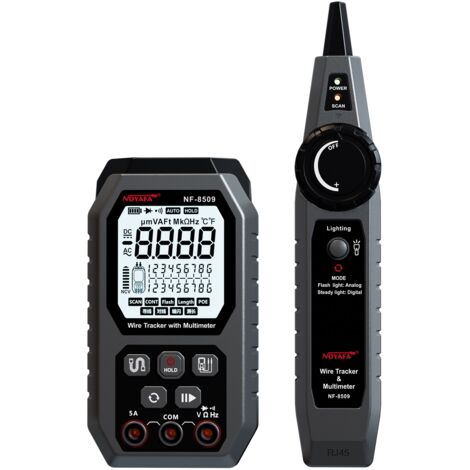

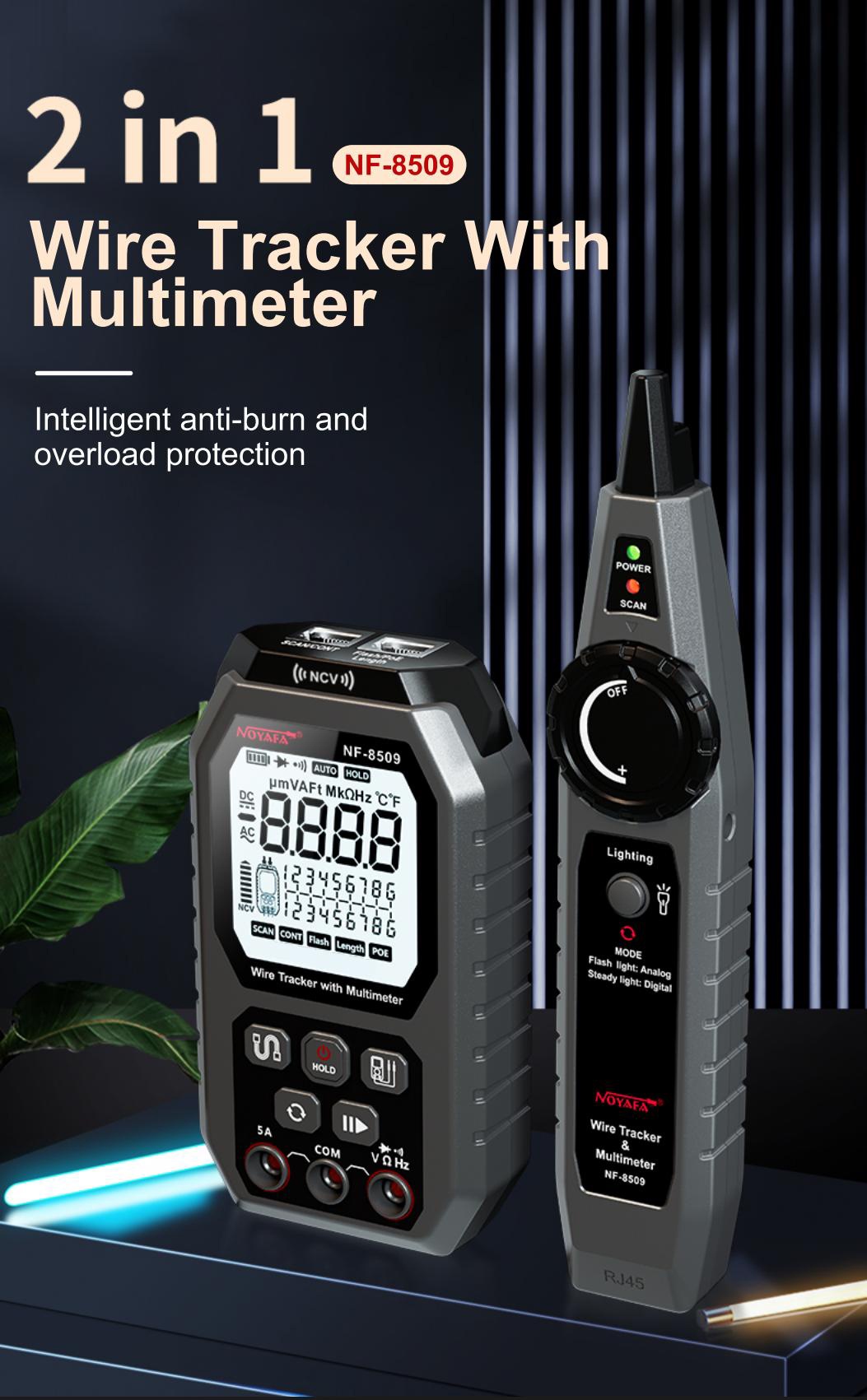

Testeur de câbles réseau NOYAFA NF-8509 (avec multimètre intégré), test de port LAN/Ethernet PoE/RJ45 RJ11 CAT5 CAT6, testeur de réseau TDR anti-interférences/NCV, outil de mesure de tension AC/DC ant

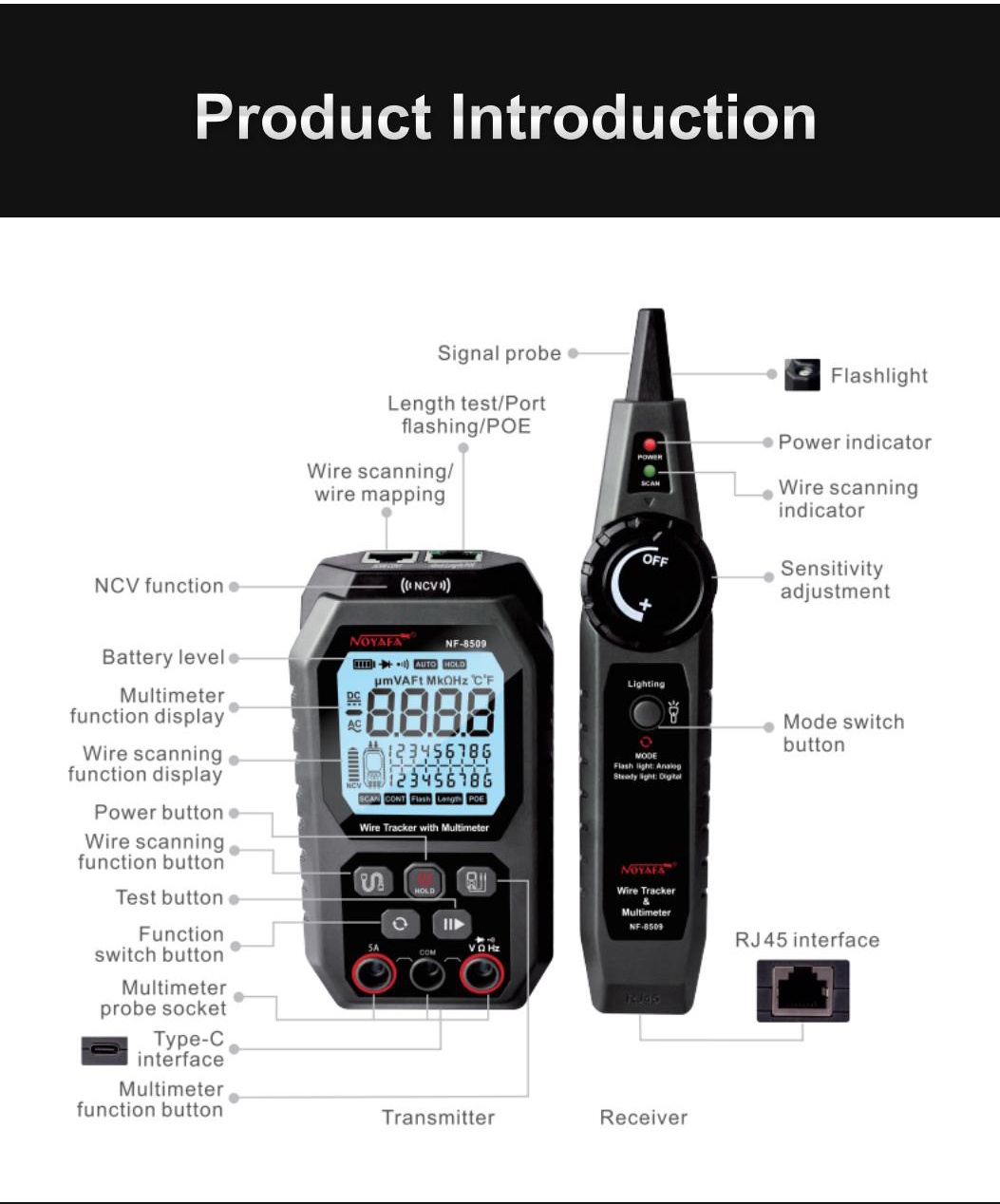

• [Testeur de câbles Ethernet] Le testeur de réseau NF-8509 intègre les fonctions d'un testeur de réseau, d'un testeur de câbles et d'un multimètre. Les fonctions multimètres incluent la mesure du courant continu/alternatif, de la tension continue/alternative, de la résistance, de la tension sans contact (NCV), de la continuité, des diodes et de la température. Ce testeur de câbles propose également le test PoE, le test des câbles RJ45/RJ11 CAT5/CAT6 résistants aux interférences, le test de continuité et la fonction de clignotement des ports. Le testeur de câbles CAT5 permet une localisation simple et précise des câbles cibles et est largement utilisé dans le câblage, les réseaux et la maintenance des équipements.
• [Multimètre] Mesure avec précision la tension alternative/continue, le courant continu, la résistance et les diodes. Le multimètre NF-8509 est un outil pratique pour résoudre les problèmes électriques industriels et domestiques. Il convient au test des prises domestiques, des fusibles, des batteries (y compris les batteries de véhicules), au dépannage des circuits automobiles, des systèmes de charge et de l'électronique automobile.
• [Testeur de câbles RJ45]Le testeur de câbles NF-8509 est un réflectomètre temporel (TDR) portable permettant de mesurer la longueur des câbles. Il mesure des longueurs de 5 à 200 mètres et calibre simultanément la vitesse de propagation (VoP).
• [Testeur PoE et clignotement des ports]Identification rapide des périphériques PoE. Ce testeur PoE fournit des informations sur les périphériques PoE standard, telles que la tension PoE, la polarité, le mode d'alimentation et le type de PSE (af ou at standard). Il détecte et bascule automatiquement entre les modes 10/100/1000 Mbps et localise les ports réseau grâce au clignotement des indicateurs de port sur les concentrateurs et les commutateurs (un clignotement toutes les 3 secondes).
• [Mesure sans contact NCV]Le multimètre émet une alarme lorsqu'il se trouve à proximité d'un signal CA. Le testeur Ethernet identifie automatiquement l'objet testé et protège intelligemment les composants contre les surtensions de 250 V, évitant ainsi tout dommage dû à une mauvaise manipulation et garantissant une utilisation plus sûre et plus fiable.

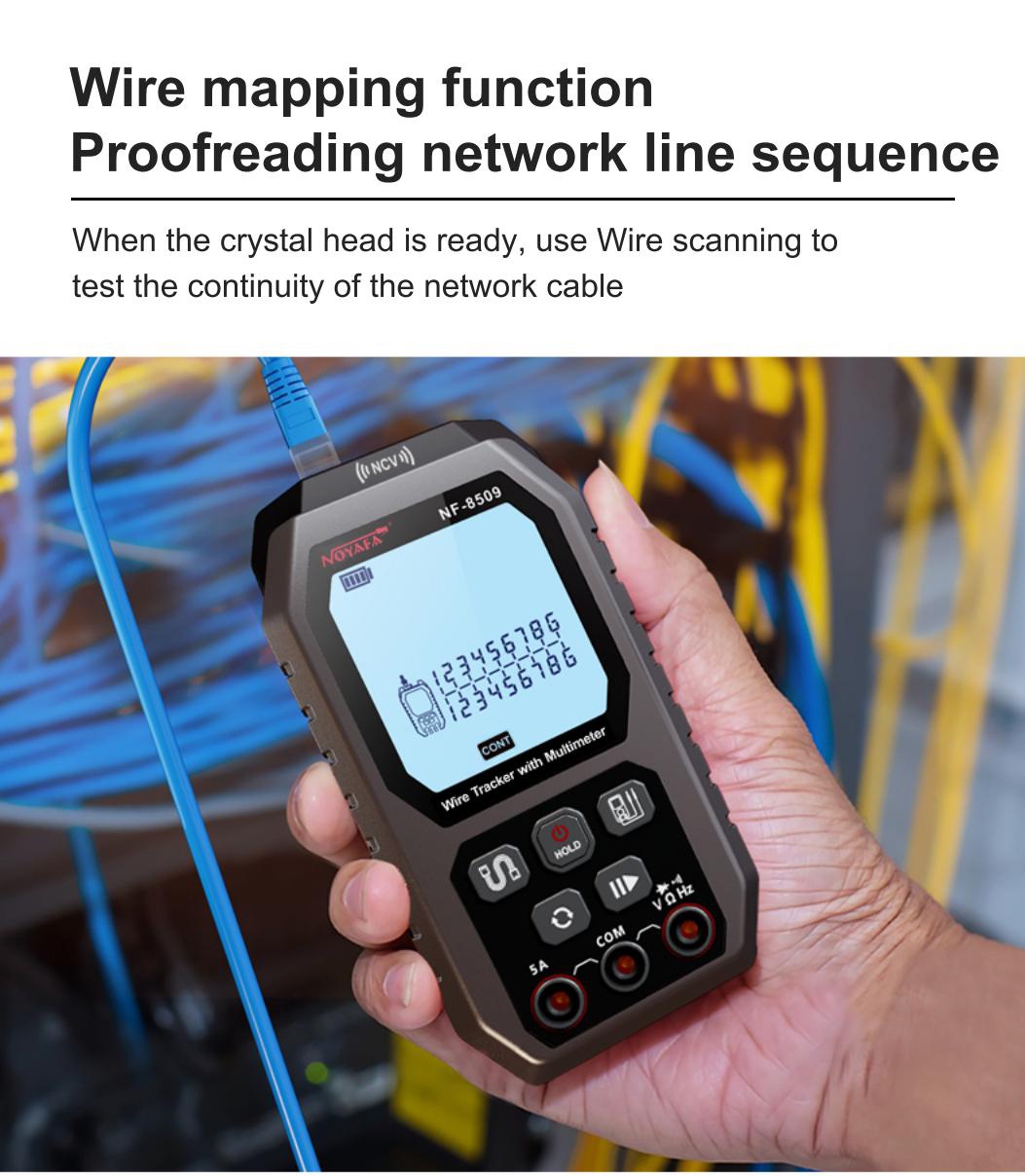

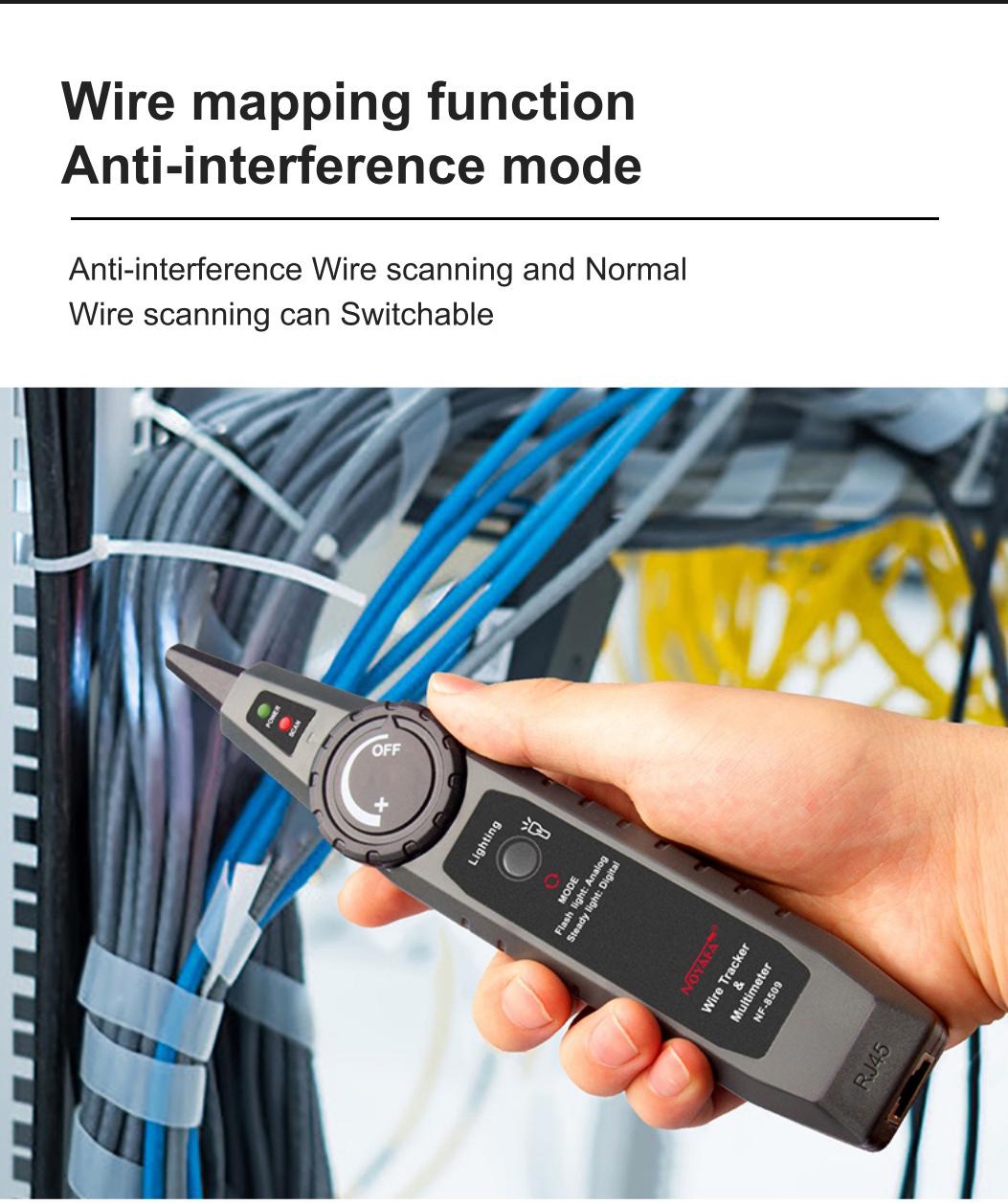

• 【Cartographe réseau】 Il propose un mode numérique anti-interférences commutable et un mode analogique normal pour la recherche de lignes ; il vérifie la séquence des lignes réseau et teste leur connectivité grâce à la fonction de recherche de lignes, une fois les connecteurs RJ45 CAT5/CAT6 installés.

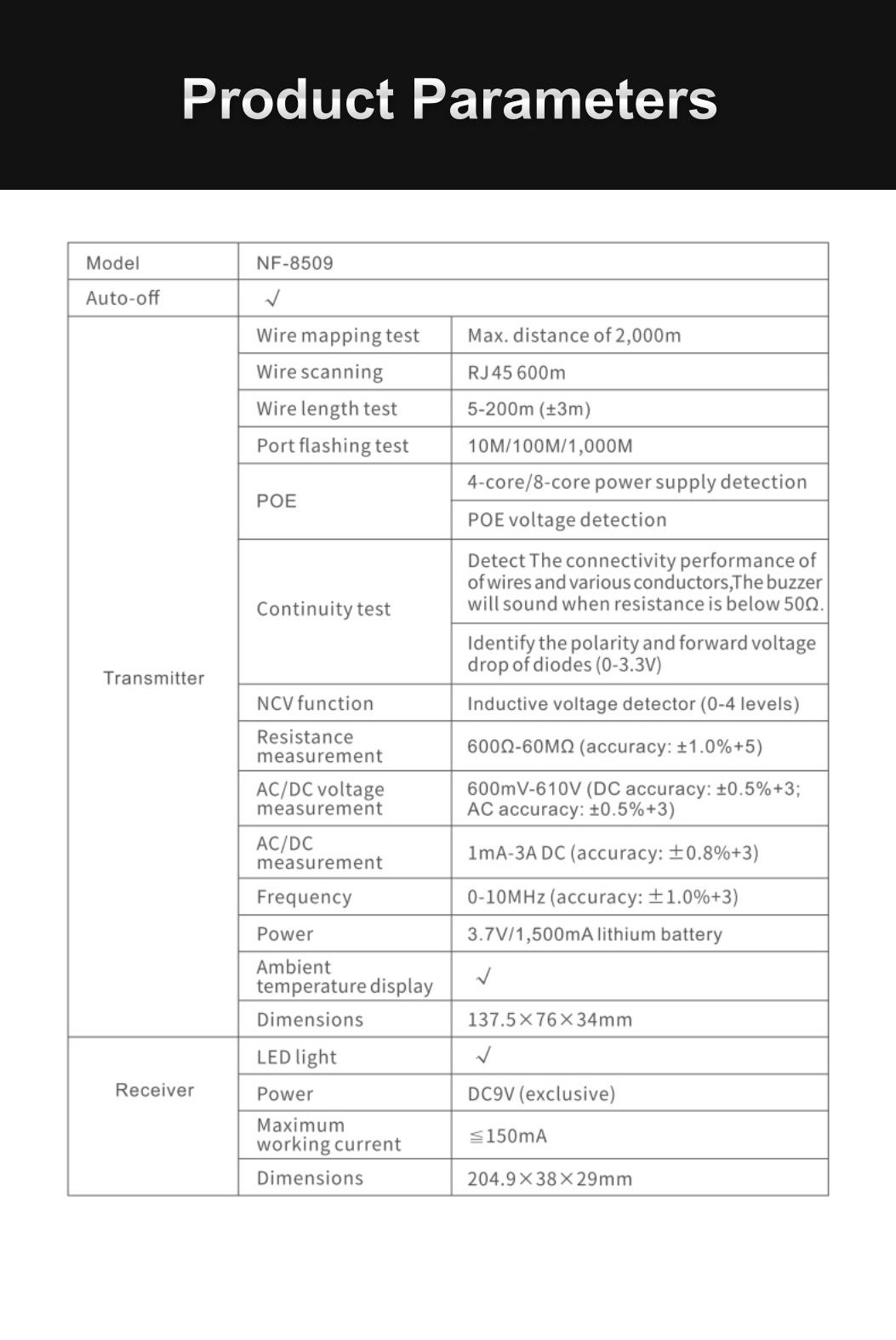

Spécifications :

Modèle : NF-8509

Test de cartographie des câbles de l’émetteur, distance maximale : 2 000 mètres

Analyse des câbles RJ45, 600 mètres

Test de longueur de câble, 5 à 200 mètres (±3 mètres)

Test de scintillement des ports, 10 mètres/100 mètres/1 000 mètres

Test d’alimentation PoE 4 cœurs/8 cœurs

Test de tension PoE

Test de continuité : vérification des performances de connexion des câbles et de différents conducteurs. Un signal sonore retentit lorsque la résistance est inférieure à 50 Ω.

Identification de la polarité et de la chute de tension directe des diodes (0-3,3 V)

Fonction NCV, détecteur de tension d'inductance (0-4 niveaux)

Mesure de résistance : 600 Ω - 60 MΩ (Précision : ±1,0 % + 5)

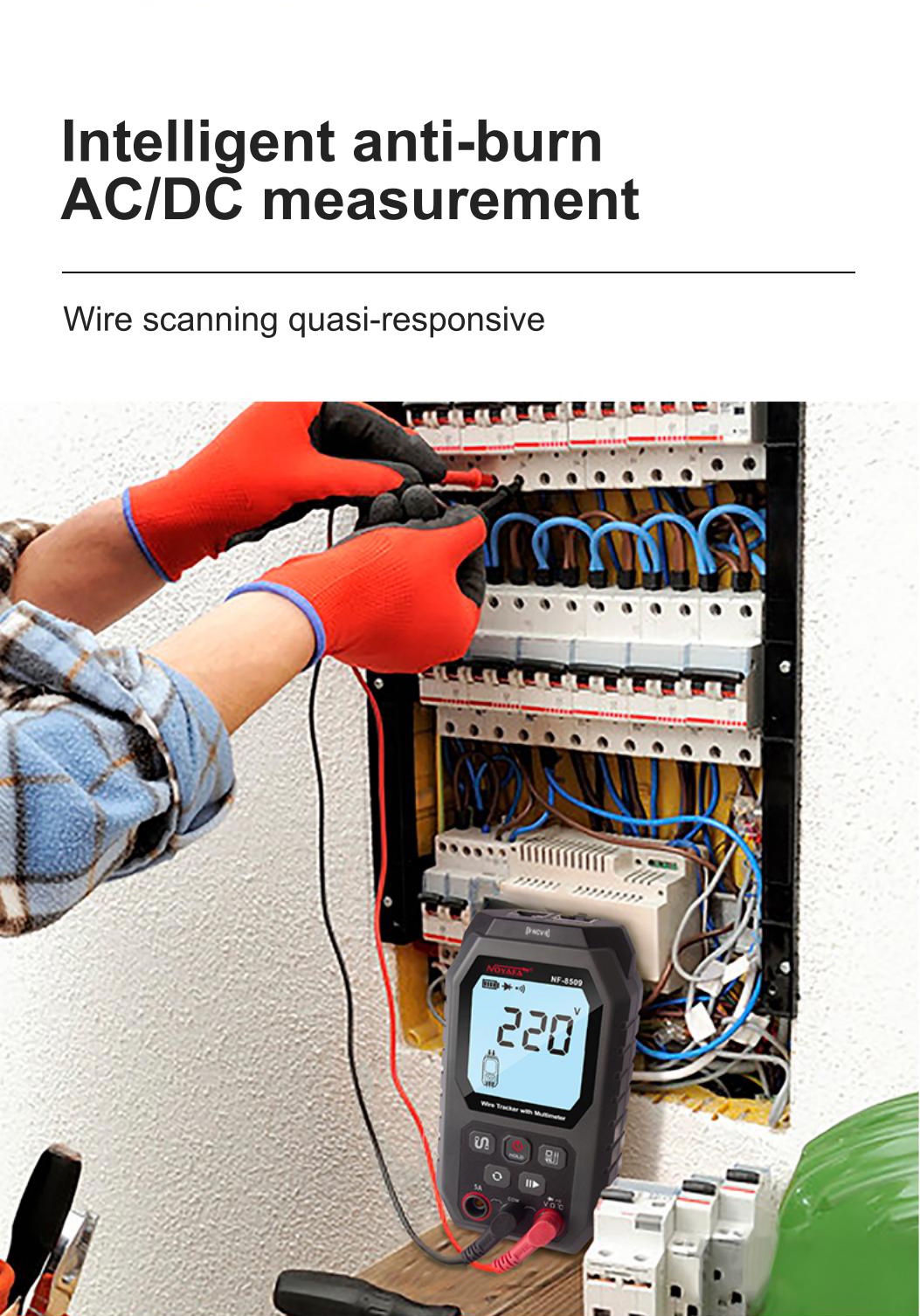

Mesure de tension AC/DC : 600 mV - 610 V (Précision DC : ±0,5 % + 3, Précision AC : ±0,5 % + 3)

Plage de mesure : 1 mA - 3 A DC (Précision : ±0,8 % + 3)

Fréquence : 0-10 MHz (Précision : ±1,0 % + 3)

Alimentation : Batterie lithium 3,7 V/1500 mA

Environnement

Affichage de la température : √

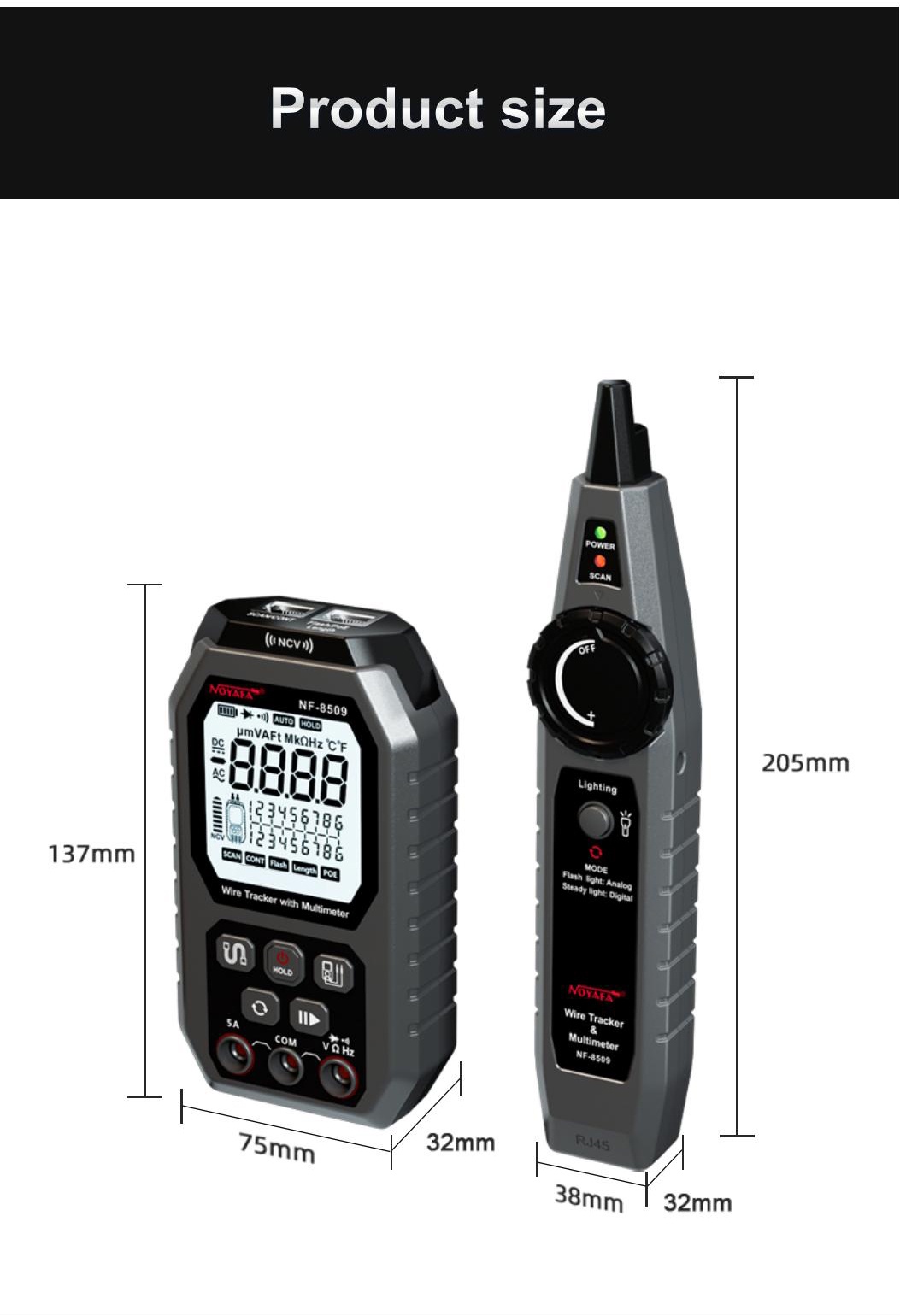

Dimensions : 137,5 × 76 × 34 mm

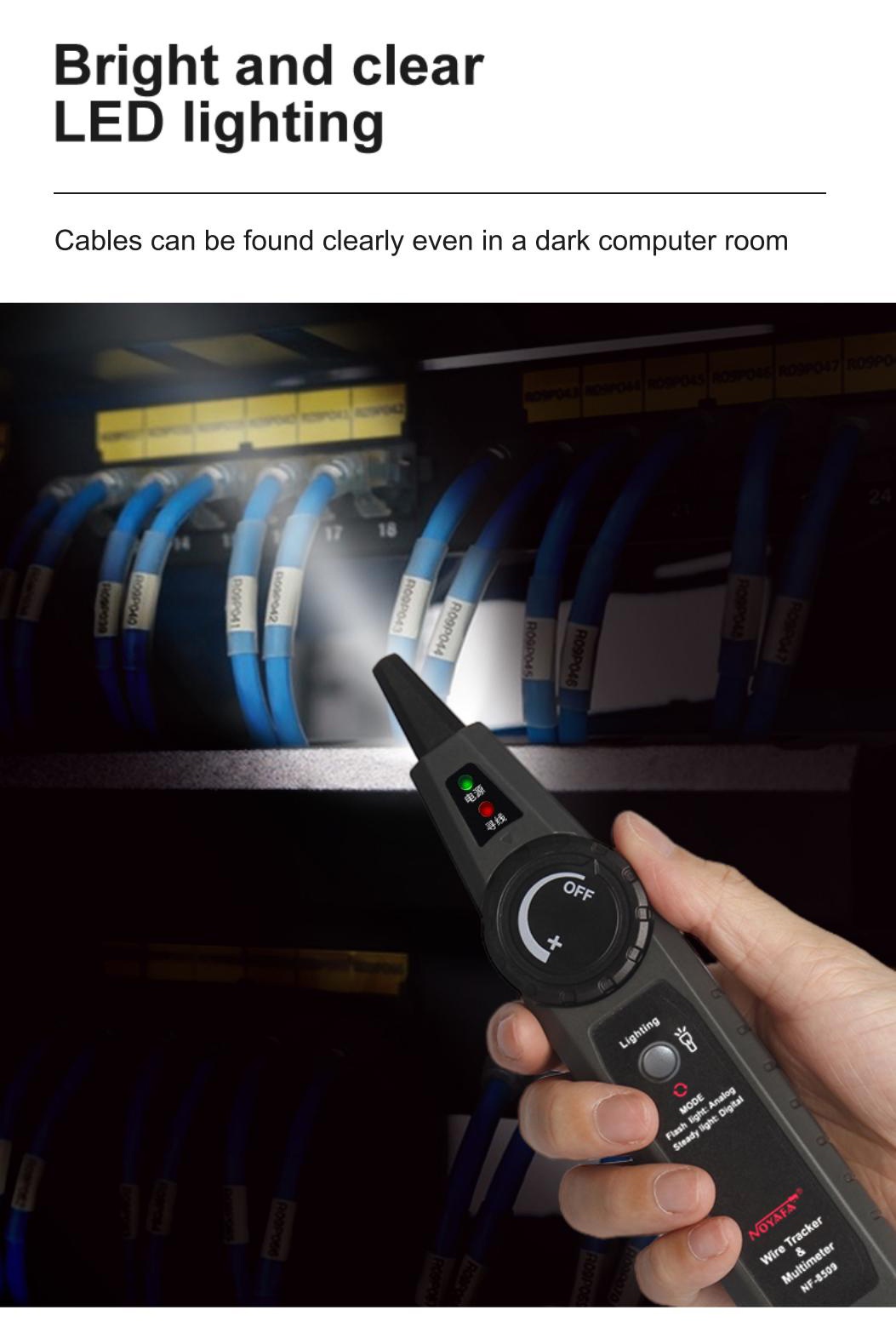

Récepteur : Voyant LED : √

Fonction vocale √

Alimentation : 9 V CC (dédiée)

Courant de fonctionnement maximal

≤ 150 mA

Dimensions : 204,9 × 38 × 29 mm

Contenu de l’emballage :

1 émetteur

1 récepteur

2 sondes de multimètre

1 étui de transport

1 câble USB Type-C

1 écouteurs

1 câble adaptateur

1 manuel d’utilisation
