Testeur de câblage automobile ANCEL PB500 compatible 12V et 24V, sonde de diagnostic pour circuits VL, utilitaires et camions, contrôle tension, continuité, court-circuit et connexions de remorque

Outil de test de circuit d'alimentation automobile Ancel PB500 pour prise de mesure 12V 24V, test du système électrique et des injecteurs mécaniques, test de la fréquence et du rapport cyclique

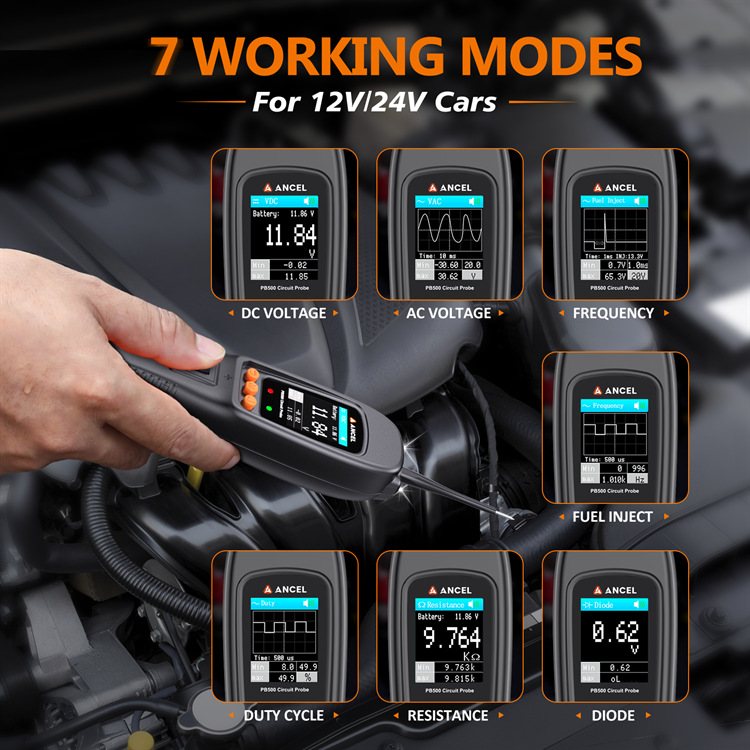

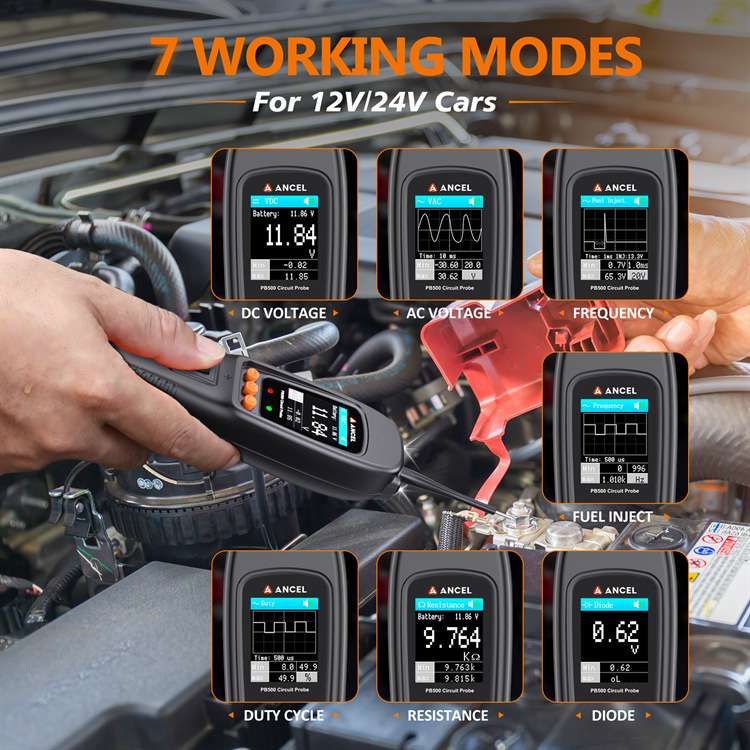

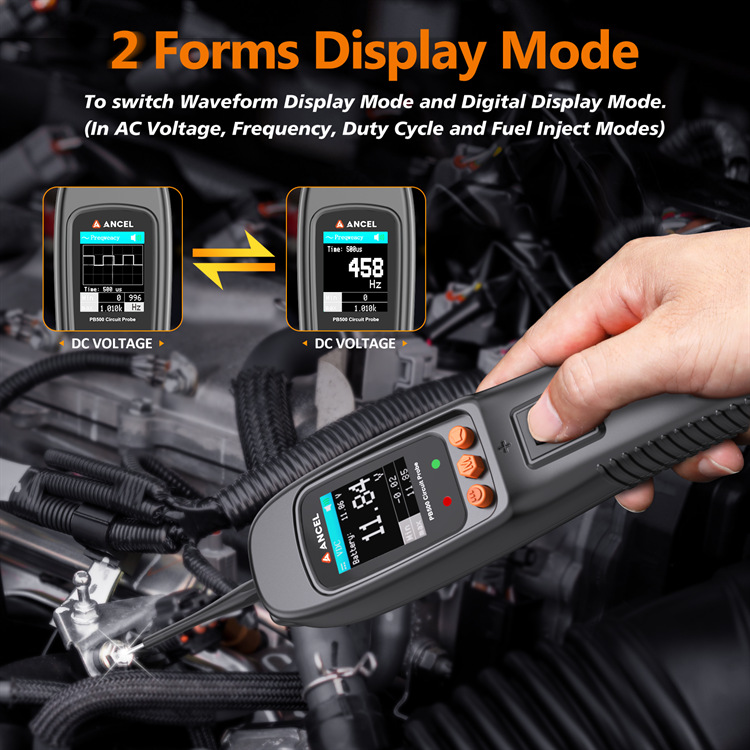

Le PB500 dispose de 7 modes de test : tension continue, tension alternative, fréquence, rapport cyclique, détection du circuit d'injection de carburant, résistance et diode. En particulier dans les modes tension alternative, fréquence, rapport cyclique et injection de carburant, l'utilisateur peut appuyer longuement sur le bouton de mode pour basculer entre le mode d'affichage des formes d'onde et le mode d'affichage numérique. Au démarrage, appuyez brièvement sur le bouton de mode pour accéder au menu, utilisez les touches haut et bas pour sélectionner le mode de test, puis appuyez sur le bouton de mode pour entrer dans le mode de test souhaité.

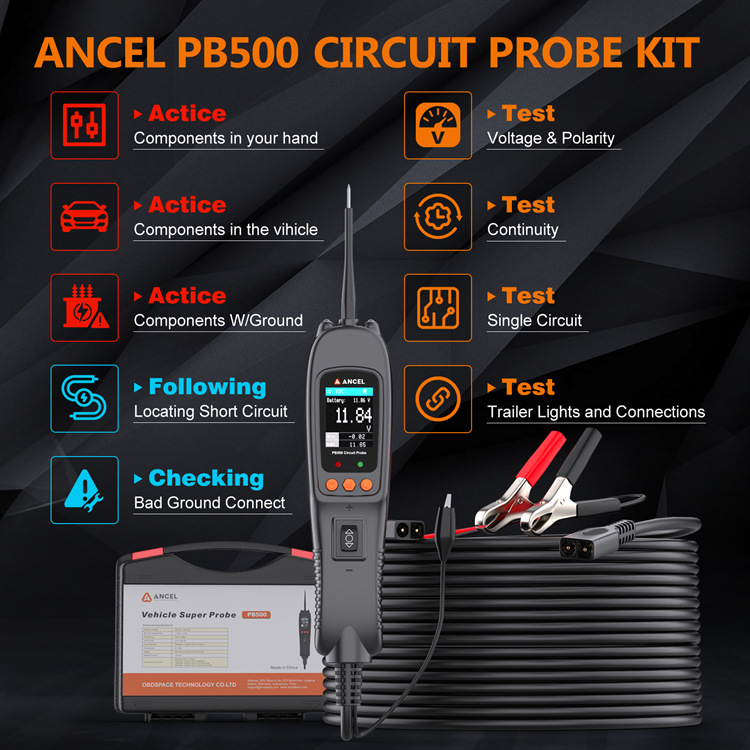

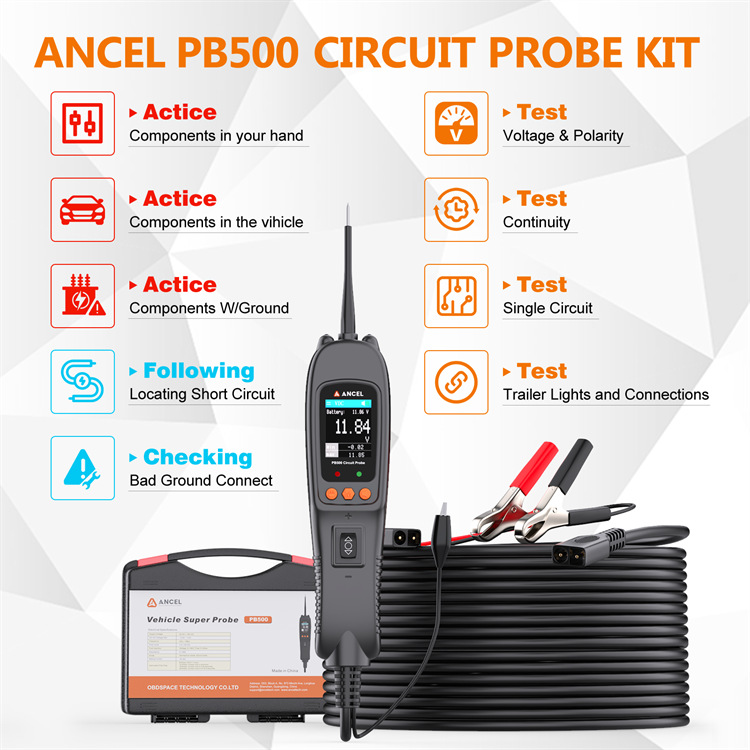

Fonctions du testeur de circuits électriques ANCEL PB500 :

1. Diagnostiquer rapidement et avec précision les systèmes électriques de voitures de 12 à 24 V.

2. Afficher la lecture de la tension de la batterie et aider l'utilisateur à déterminer immédiatement la polarité du circuit après avoir connecté les pinces PB500 à la batterie du véhicule.

3. Tester la tension continue, la tension alternative, la fréquence, le cycle de service, les circuits d'injection, la résistance et les diodes. En particulier pour la tension alternative, la fréquence, le cycle de service et le mode injection de carburant, l'utilisateur peut maintenir le bouton de mode enfoncé pendant 3 secondes pour basculer entre le mode d'affichage des formes d'onde et le mode numérique.

4. Activer les composants électriques et tester leur fonctionnement sans câbles de dérivation — en appuyant sur le commutateur à bascule, le courant positif ou négatif de la batterie est dirigé vers la pointe pour alimenter le composant électrique.

5. Tester immédiatement les contacts avec mauvaise masse sans effectuer de test de chute de tension.

6. Aider l'utilisateur à localiser et suivre un court-circuit sans utiliser de fusible externe.

7. Tester la continuité à l'aide de son conducteur de masse auxiliaire.

8. L'outil est équipé d'une protection contre les courts-circuits. En cas de surcharge, son disjoncteur interne se déclenche pour protéger l'appareil.

9. Lorsque le disjoncteur se déclenche, même en appuyant sur le commutateur à bascule, l'outil ne peut pas diriger le courant de la batterie vers la pointe ; cependant, toutes les autres fonctions de l'outil restent actives, ce qui signifie que vous pouvez toujours explorer le circuit et observer les lectures de tension.

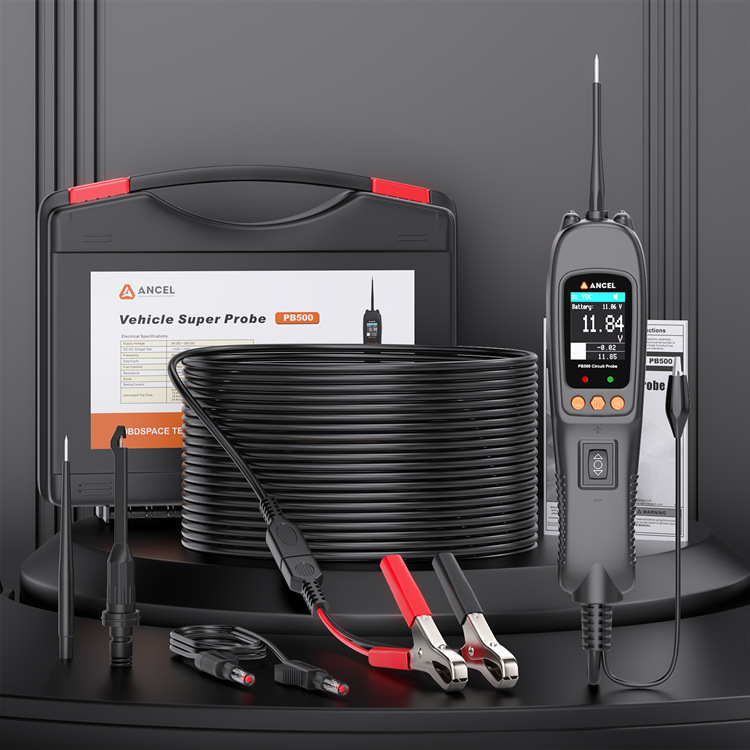

1.Vehicle Super Probe x1

2.Probe Tip x1
3.Crochet Hook x1
4.Crochet Hook Extension Cable x1
5.Battery Clamp Cable x1
6.Rugged Blow Molded Case x1

7.User's Manual x1
