Description générale

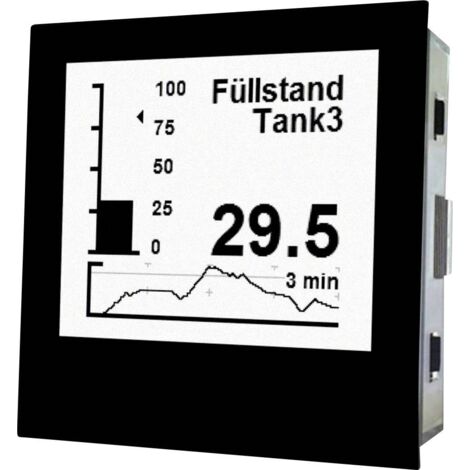

Le TDE Instruments Digalox DPM72-MPPV-RS485 est un afficheur de process innovant et multifonction, conçu pour mesurer une large gamme de paramètres électriques. Il est équipé de deux entrées de mesure allant de 0 à 10 V, d'un écran graphique LCD avec 16 niveaux de gris et une résolution de 192 x 160 pixels. Ce dispositif permet un affichage multiple de jusqu'à 4 paramètres, avec des options de personnalisation pour le point final et le marquage d'échelle. Il enregistre les valeurs de mesure jusqu'à 14 jours et offre des sorties d'alarme avec des valeurs seuils personnalisables. Grâce à son interface Modbus RTU RS485, il assure une transmission en temps réel des valeurs mesurées.Spécifications techniques
- Gamme de mesure (max.): 30 + 10 + 5 V
- Plage de mesure (min.): -30 + 0 + 2 V
- Tension de fonctionnement: 12 + 24 V DC/AC
- Tension de fonctionnement min.: 12 V DC/AC
- Précision de mesure: 0,5% True RMS
- Poids: 149 g
- Dimensions: 72 mm (hauteur) x 72 mm (largeur) x 59 mm (longueur)
- Hauteur d'encastrement: 68 mm
- Largeur encastrée: 68 mm
- Profondeur d'encastrement: 56 mm
- Hauteur de cadre: 7.2 cm
- Largeur du cadre: 7.2 cm
Compatibilité et accessoires
- Interface Modbus RS485 pour configuration et transmission des valeurs mesurées
- Logiciel Digalox Manager disponible en téléchargement pour configuration individuelle
Installation
- Peut être fixé sur des rails DIN et d'autres supports grâce à des trous correspondants sur le boîtier
Utilisation
Le DPM72 est particulièrement adapté pour la surveillance des données de machine et de fonctionnement, ainsi que pour la modernisation des installations obsolètes. Il permet une configuration individuelle et une transmission fiable des valeurs mesurées en temps réel.Autres informations
- Personnalisation complète par logiciel
- Sorties d'alarme isolées galvaniquement pour déclencher des alarmes et effectuer des opérations d'activation ou de coupure
- Protocole Modbus RS485 conforme à la norme industrielle, permettant une intégration avec des appareils Modbus d'autres fabricants
