Description générale

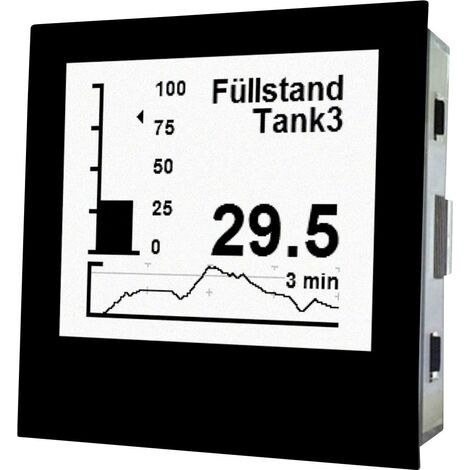

Le TDE Instruments Digalox DPM72-MPP-RS485 est un afficheur de process multifonctionnel conçu pour mesurer une large gamme de paramètres électriques. Il est équipé d'un écran graphique LCD de 192 x 160 pixels avec rétroéclairage RGB, permettant d'afficher jusqu'à quatre paramètres simultanément. Grâce à son interface Modbus RTU RS485, il assure la transmission en temps réel des valeurs mesurées, ce qui le rend idéal pour des applications industrielles variées, notamment la surveillance des données de machine et la modernisation d'installations obsolètes.Spécifications techniques
- Entrées de mesure : 0/2 à 10 V, 0/4 à 20 mA
- Précision de mesure : 0,5 % True RMS
- Alimentation : 12-24 V AC/DC
- Gamme de mesure (max.) : 20 mA
- Plage de mesure (min.) : 0 + 4 mA
- Dimensions : 72 mm (hauteur) x 72 mm (largeur) x 59 mm (longueur)
- Hauteur d'encastrement : 68 mm
- Largeur encastrée : 68 mm
- Profondeur d'encastrement : 56 mm
- Poids : 149 g
Compatibilité et accessoires
- Interface Modbus RS485 pour une intégration facile avec d'autres appareils Modbus
- Logiciel Digalox® Manager disponible pour configuration et enregistrement des données
Installation
Le DPM72 peut être monté sur des rails DIN ou d'autres supports grâce à des trous de fixation intégrés dans le boîtier, facilitant ainsi son installation dans divers environnements industriels.Utilisation
Ce dispositif est particulièrement adapté pour la surveillance des données de machine et de fonctionnement, permettant une personnalisation complète des paramètres de mesure et des seuils d'alarme via le logiciel de configuration.Autres informations
- Sorties d'alarme isolées galvaniquement avec valeurs seuils personnalisables
- Enregistrement des valeurs de mesure jusqu'à 14 jours
- Différents styles d'affichage disponibles : compteur, graphique à barres, affichage d'évolution
- Image de démarrage personnalisable
