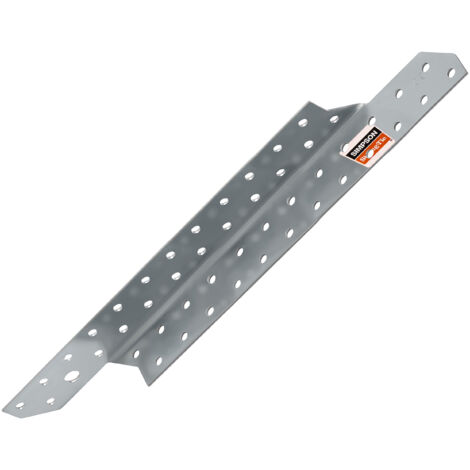

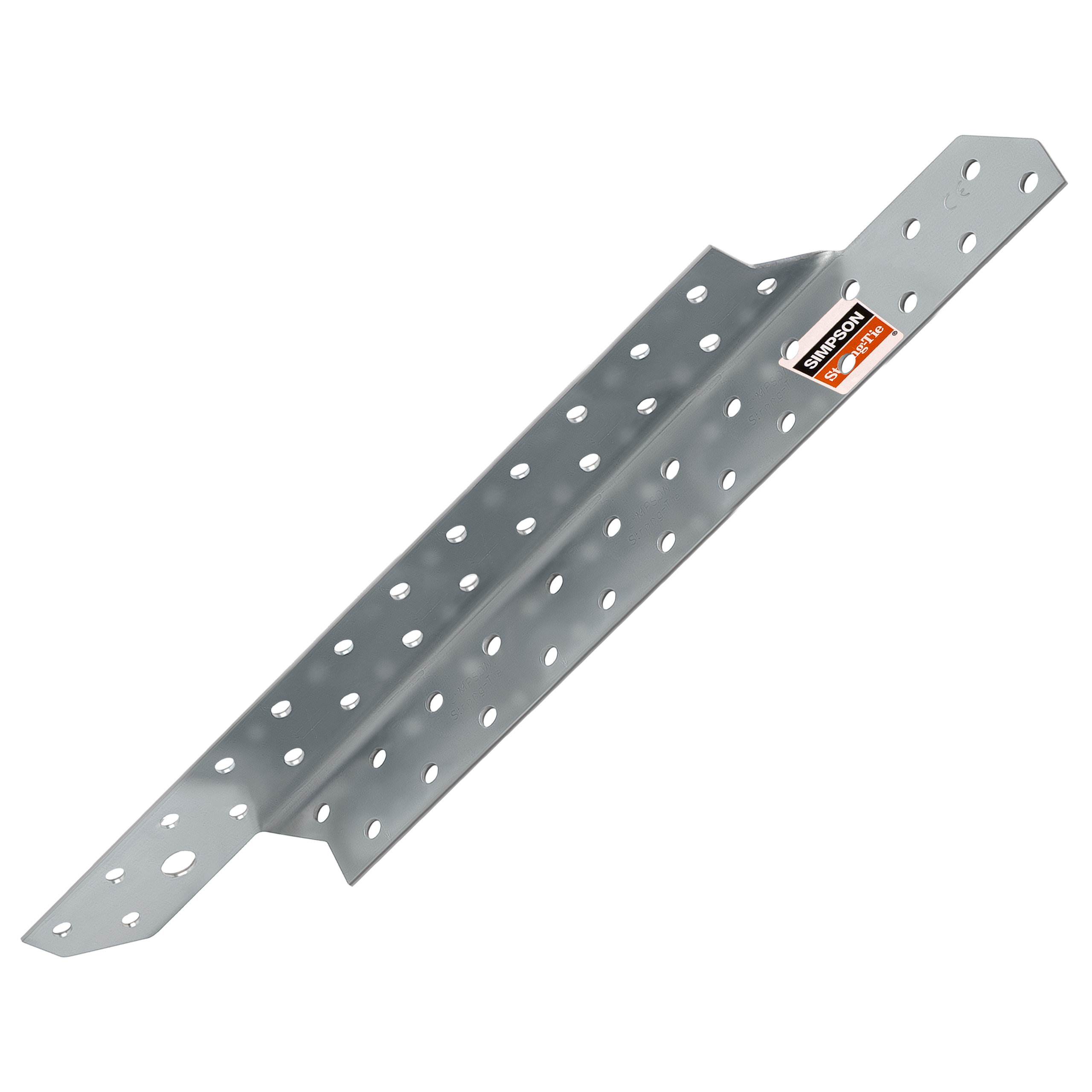

Connecteur de panne-chevron SPF290L 290 mm Gauche (1)

Connecteur de charpente pour chevrons, connecteur chevron-panne

Les paramètres les plus importants

• Modèle : SPF290L
• Côté de montage : Gauche
• Dimensions : 290 x 32,5 mm
• Épaisseur de la feuille : 2,0 mm
• Conditionnement : 1 pièce
• Trous bras 1 : 22 pièces x Ø 5 mm
• Trous bras 2 : 21 pièces x Ø 5 mm, 1 pièce x Ø 9 mm
• Matériau : Acier S250GD galvanisé 275 g/m² (20 µm)

Conçu pour les assemblages : bois-bois, bois-béton

Produit original de la célèbre société simpson Strong-Tie ®

Le but des assemblages de chevrons et de pannes est de protéger la toiture contre l'aspiration par le vent.

Avantages

1. Connexions robustes et durables

Grâce à l'utilisation d'acier de haute qualité (acier S250GD) et au procédé de galvanisation à chaud Sendzimir, le connecteur garantit des connexions fiables et durables.

2.Classe d'utilisation 2

Elle est caractérisée par une humidité du matériau correspondant à une température de 20 °C et une humidité relative de l'air ambiant supérieure à 85 % seulement pendant quelques semaines par an. (par exemple, abris ouverts ou grenier non chauffé)

Assemblage d'application et de méthode

Connexion

Élément principal :bois massif, bois composite, bois lamellé-collé, béton.

Élément secondaire :solide Bois, bois composite, bois lamellé-collé.

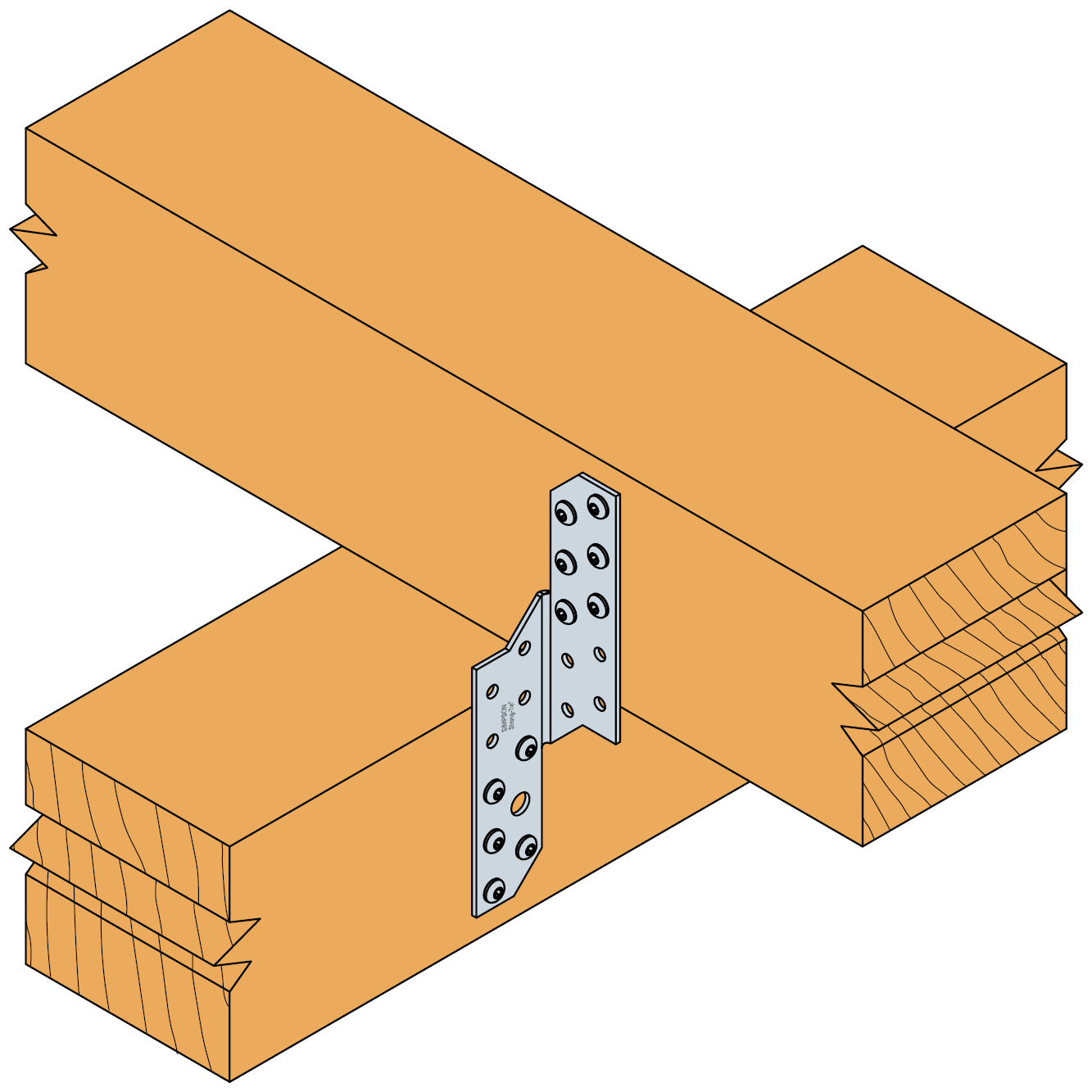

Fixation sur bois : utiliser des clous du système CNA4.0 ou des vis du système CSA5.0.

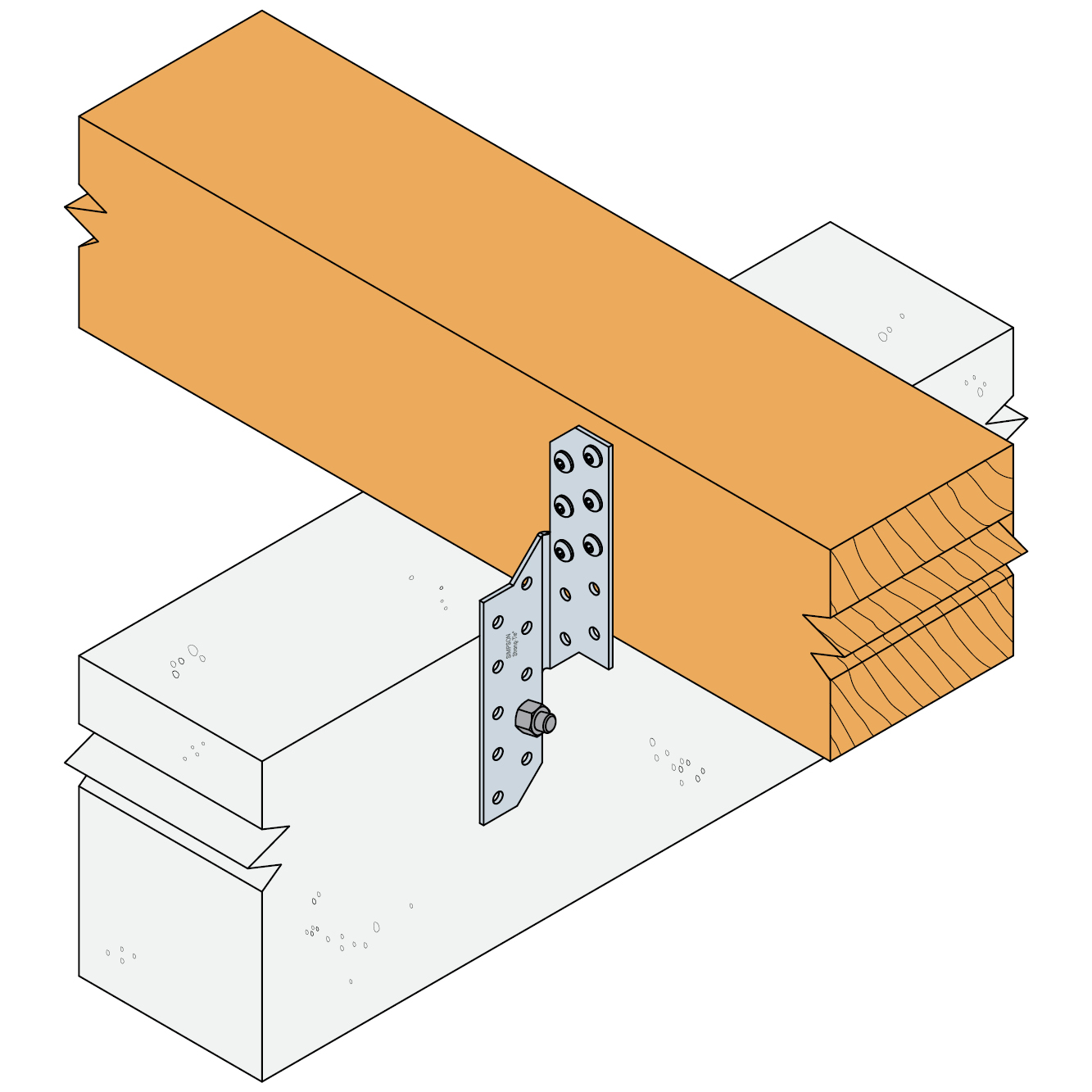

Fixation sur béton : utiliser un ancrage mécanique (WA) ou chimique (AT-HP) Simpson Strong-Tie.

Application

2 ou 4 connecteurs sont utilisés, selon la charge. Avec 2 connecteurs, il convient d'utiliser 2 connecteurs gauches ou 2 connecteurs droits, placés en diagonale l'un contre l'autre pour assurer une répartition centrale de la charge.

Les liaisons entre les chevrons et la sablière peuvent nécessiter des connecteurs de longueurs différentes : plus courts à l'extérieur de la sablière et plus longs à l'intérieur. Ceci est dû à l'angle du chevron et à sa hauteur lorsqu'il s'éloigne du support.

Certificat

ETA-21/0482

Garantie de la plus haute qualité. Cette norme spécifie les exigences et les méthodes d'essai relatives aux matériaux, à la géométrie, à la résistance, à la rigidité et à la durabilité (notamment la protection contre la corrosion).
