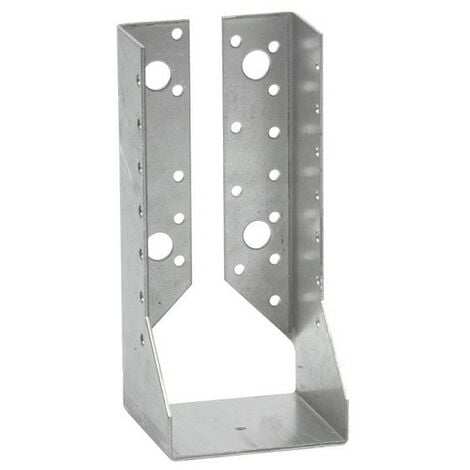

Sabot ailes intérieures 64 x 138 x 2 - Simpson

Sabot de charpente à ailes intérieures pour poutre de 64 mm
Matière : acier galvanisé.

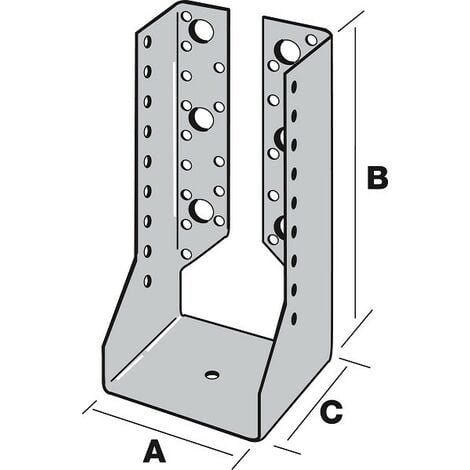

Dimensions du sabot :
A : 64 mm
B : 138 mm
C : 76 mm
Epaisseur : 2 mm.

Dimensions de la poutre (bois porté):
- largeur : 64 mm
- hauteur miminimale : 152 mm
- hauteur maximale : 207 mm

Nombre de pointes d'ancrage ou vis d'ancrage nécessaires pour la fixation :
- pour la poutre portée : 10
- pour la la poutre porteuse : 15

Type de support porteur : bois massif, bois composite, bois lamellé-collé.
Type de support porté : bois massif, bois composite, bois lamellé-collé.

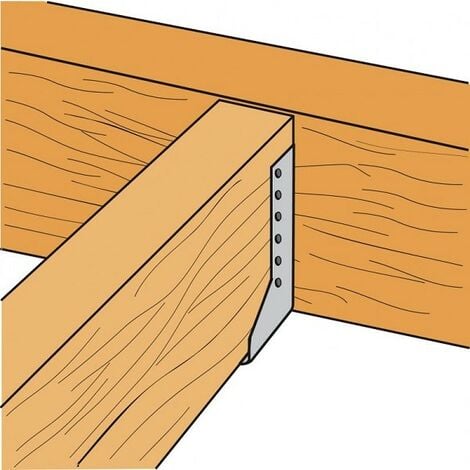

Sans sollicitation latérale, la hauteur du sabot doit être au minimum égale au 2/3 de la hauteur de la solive.
Un effort latéral requiert que la hauteur du sabot couvre au minimum 3/4 de la hauteur de la solive.

On peut admettre une tolérance de 2 mm entre l'épaisseur du bois et la largeur du sabot.

Sur bois, il est obligatoire de fixer le sabot grâce à des pointes d'ancrage annelées spécialement prévues à cet effet, elles ont une meilleure résistance à l'arrachement et à la rupture.
Pour respecter les normes il faut remplir tous les trous par des pointes ou vis spéciales ancrage.

Installation rapide et simple.
Discrétion de l 'assemblage.
