Description générale

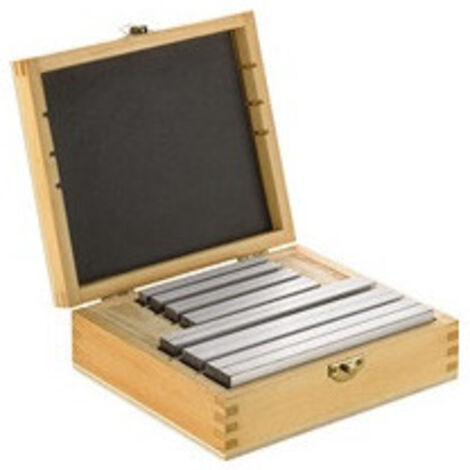

Le jeu de cales parallèles 4000833161 DIN 6346S AMF est un ensemble essentiel pour les machines-outils. Il est conçu pour servir de support ou de sous-position, permettant un usinage précis des pièces. Les cales peuvent être utilisées à plat ou en hauteur, offrant une grande flexibilité dans leur application. Elles sont indispensables pour l'édition parallèle des pièces à usiner, garantissant une grande précision grâce à leur tolérance de couple en hauteur et largeur selon IT5.Spécifications techniques
- Dimensions nominales selon ISO 2768 m
- Taille des cales : 2,5 - 100 mm
- Contenu : 9 paires
- Largeur : 2,5 - 8 mm
- Marque : AMF
Compatibilité et accessoires
- Utilisation avec étaux et plaques de 1erissage
Utilisation
Les cales parallèles sont utilisées pour assurer un alignement précis lors de l'usinage de pièces. Elles permettent de maintenir les pièces en position stable, que ce soit à plat ou en hauteur, facilitant ainsi le travail sur des machines-outils.Autres informations
- Contenu par taille :
- Taille 2,5 - 25 mm : Longueur 63 mm : 8 x 2,5 / 10 x 3,2 / 12 x 4,0 / 16 x 5,0 / 20 x 6,3
- Taille 4 - 40 mm : Longueur 100 mm : 12 x 4,0 / 16 x 5,0 / 20 x 6,3 / 25 x 8,0 ; Longueur 160 mm : 25 x 8,0 / 32 x 10,0 / 40 x 12,0
- Taille 8 - 63 mm : Longueur 100 mm : 25 x 8,0 / 32 x 10,0 / 40 x 12,0 ; Longueur 160 mm : 50 x 16,0 / 63 x 20,0
- Taille 20 - 100 mm : Longueur 250 mm : 63 x 20,0 / 80 x 25,0 / 100 x 32,0
- Taille 4 - 32 mm : Longueur 100 mm : 12 x 4,0 / 16 x 5,0 / 20 x 6,3 / 25 x 8,0 / 32 x 10,0
- Taille 8 - 50 mm : Longueur 160 mm : 25 x 8,0 / 32 x 10,0 / 40 x 12,0 / 50 x 16,0
