Description générale

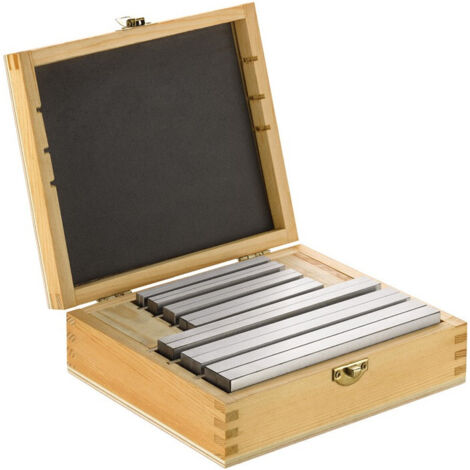

Les pièces parallèles de précision DIN 6346S Int 5 PA sont conçues pour être utilisées comme support ou sous-positions sur machines-outils. Indispensables pour l'édition parallèle des pièces à usiner, elles peuvent être utilisées à plat ou en hauteur. Leur grande précision permet d'enchaîner deux tailles, offrant ainsi une flexibilité d'utilisation.Spécifications techniques
- Largeur : 8-20 mm
- Marque : AMF
- Contenu : 5 paires
- Tolérance de couple en hauteur : tp2
- Tolérance de couple en largeur : tp1
- Dimensions nominales selon ISO 2768 m
Compatibilité et accessoires
- Utilisation avec étaux ou plaques de 1erissage
Utilisation
- Support pour pièces à usiner
- Peut être utilisé à plat ou en hauteur
Autres informations
- Dimensions des pièces selon les tailles :
- Taille 2,5 - 25 mm : Longueur 63 mm : 8 x 2,5 / 10 x 3,2 / 12 x 4,0 / 16 x 5,0 / 20 x 6,3 (H x B)
- Taille 4 - 40 mm : Longueur 100 mm : 12 x 4,0 / 16 x 5,0 / 20 x 6,3 / 25 x 8,0 (H x B)
- Taille 8 - 63 mm : Longueur 100 mm : 25 x 8,0 / 32 x 10,0 / 40 x 12,0 (H x B)
- Taille 20 - 100 mm : Longueur 250 mm : 63 x 20,0 / 80 x 25,0 / 100 x 32,0 (H x B)
- Taille 4 - 32 mm : Longueur 100 mm : 12 x 4,0 / 16 x 5,0 / 20 x 6,3 / 25 x 8,0 / 32 x 10,0 (H x B)
- Taille 8 - 50 mm : Longueur 160 mm : 25 x 8,0 / 32 x 10,0 / 40 x 12,0 / 50 x 16,0 (H x B)
