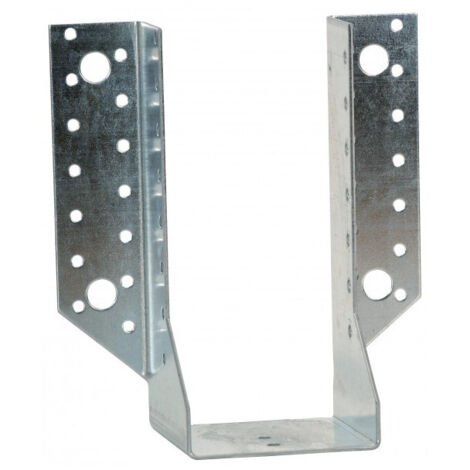

Sabot inox A4 à ailes extérieures

Le sabot à ailes extérieures SAEX est un sabot inox préconisé pour la classe de service 3 et dans les ambiances contrôlées comme les cuisines et les laboratoires. Domaines d'utilisation Solives, pannes, Poutres lisses et montants de bardage, Butées de chevrons, Renforcement d'assemblages existants... Fixations ATTENTION : L'utilisation de fixations inox est obligatoire avec les sabots inox. L'utilisation de matériaux différents entraîne une corrosion prématurée de l'inox. Pour garantir ses charges, nous recommandons l'utilisation des fixations Simpson Strong-Tie. Sur porté : Pointes annelées CNA4.0x50S, Pointes annelées CNA4.0x35S pour les épaisseurs inférieures à 64 mm, Vis inox CSAS Ø5.0 x 40 mm, Vis inox CSAS Ø5.0 x 35 mm pour les épaisseurs inférieures à 64 mm. Sur porteur : Support bois : Pointes annelées CNA4.0x50S Pointes annelées CNA4.0x35S pour les épaisseurs inférieures à 64 mm Vis inox CSAS Ø5.0 x 40 mm Vis inox CSAS Ø5.0 x 35 mm pour les épaisseurs inférieures à 64 mm Support acier : Boulons inox Ø10 ou Ø12 (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage) Support béton : Cheville mécanique : goujon BOAX II M10-92/10 A4 ou BOAX II M12-103/5 A4 Ancrage chimique Ø 10 ou Ø 12 mm : résine AT-HP + tige filetée LMAS M10-120/25 A4 ou LMAS M12-150/35 A4 Support maçonnerie creuse : (reprise de charges des ancrages à vérifier) Ancrage chimique : résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 A4 ou LMAS M12-150/35 A4 + tamis SH M16-130 Installation Sur Bois : Tracer l’emplacement de la poutre portée sur le porteur Présenter le sabot et préfixer les ailes de chaque côté Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée Finaliser la fixation sur chaque aile Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total Sur Béton: Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages Percer le support avec un forêt adapté Présenter le sabot et fixer le sur le support avec des goujons d’ancrages Présenter la poutre portée dans le sabot avant de la fixer
