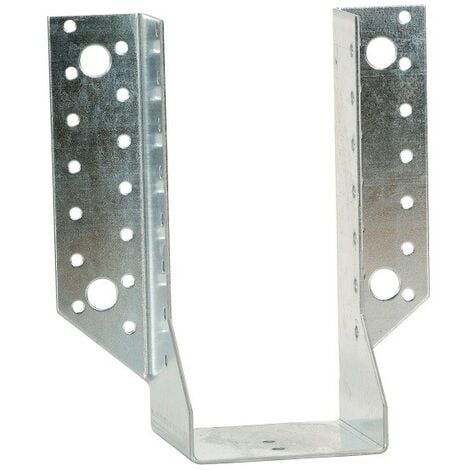

Sabot de charpente à ailes extérieures SIMPSON - T.440 x L.120 x H.160 mm - ép. 2mm - SAEL440/120/2

Description générale

Le sabot à ailes extérieures SAEL est conçu pour une utilisation dans la construction en bois, offrant une solution fiable pour les assemblages de poutres. Fabriqué en acier galvanisé, il est reconnu pour sa robustesse et sa facilité d'installation. Ce modèle est particulièrement adapté aux poutres de largeur 120 mm et une hauteur de 160 mm, avec une épaisseur de 2 mm. Il convient pour divers types de supports tels que le bois massif, le lamellé-collé, le béton et l'acier.

Spécifications techniques

• Matière : Acier galvanisé S250GD + Z275 suivant NF EN 10346
• Épaisseur : 2 mm

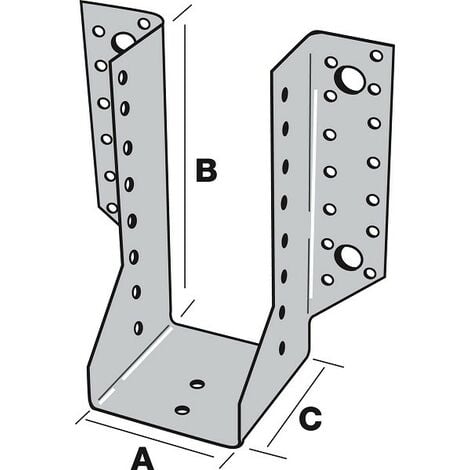

• Dimensions : 120 mm de largeur intérieure, 160 mm de hauteur
• Fixations recommandées : Pointes annelées CNA Ø 4.0 x 50 mm, Vis CSA Ø 5.0 x 40 mm

Compatibilité et accessoires

• Supports : Bois massif, bois composite, lamellé-collé, béton, acier
• Fixations : Trous de pointes Ø 5 mm, boulons Ø 12 ou Ø 10 mm pour l'acier

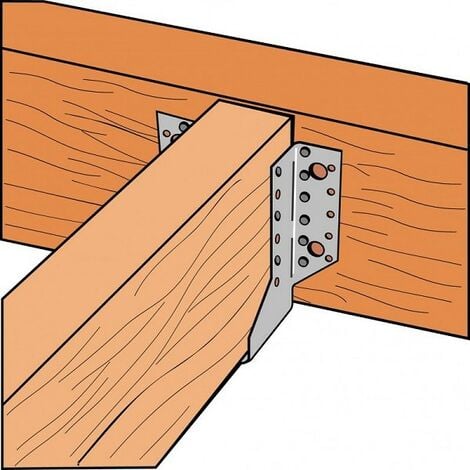

Installation

• Sur Bois :
  • Tracer l’emplacement de la poutre portée sur le porteur
  • Présenter le sabot et préfixer les ailes de chaque côté
  • Ajuster le sabot pour qu'il soit légèrement plus ouvert en haut
  • Finaliser la fixation sur chaque aile
  • Présenter la poutre portée et la fixer
• Sur Béton :
  • Tracer l’emplacement des perçages en appliquant le sabot sur la poutre
  • Percer le support avec un forêt adapté
  • Fixer le sabot avec des goujons d’ancrages
  • Présenter la poutre portée dans le sabot avant de la fixer

Utilisation

• Convient pour : Solives, pannes, poutres lisses, montants de bardage, butées de chevrons, renforcement d'assemblages existants.

Autres informations

Pour une installation optimale, il est conseillé de remplir tous les trous de fixation avec des pointes ou vis spéciales pour garantir la conformité aux normes de construction et assurer une sécurité maximale.
