Description générale

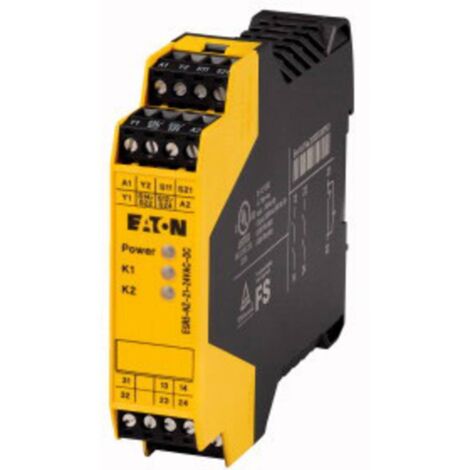

Le relais de sécurité à deux mains ESR5-NZ-21-24VAC-DC d'Eaton est conçu pour mettre en œuvre des fonctions de sécurité essentielles, telles que la protection des portes et le fonctionnement à deux canaux. Il fonctionne avec une tension d'alimentation de 24 VDC ou 24VAC à 50/60Hz et dispose de deux circuits de déclenchement conformes à la norme IEC/en 60204 (catégorie d'arrêt 0). Ce relais est adapté aux applications selon EN574 type IIIC, PL e, Cat 4 selon ISO 13849-1, SILCL 3 selon IEC 62061 et SIL 3 selon IEC 61508.Spécifications techniques
- Dimensions : 22.5 x 99 x 114.5 mm
- Courant de commutation (max.) : 5 A
- Temps de réponse : 50 ms
- Température de fonctionnement : -20 °C à +55 °C
- Tension de fonctionnement min. : 24 V
- Tension de fonctionnement max. : 230 V
- Poids : 0,19 kg
- Indice de protection : IP20
- Fréquence de commutation max. : 0,5 Hz
- Puissance dissipée : 5.16 W
- Résistance aux chocs mesurée : 6000 V AC
- Protection contre les courts-circuits : fusible 6 A GL/GG
- Longueur de section dénudée : 7 mm
- Section de raccordement : 24 - 12 AWG
- Catégorie de surtension/degré de pollution : III/2
Compatibilité et accessoires
- Montage : rail DIN IEC/en 60715, 35 mm
- Branchement (capteur) : à visser
Utilisation
Ce relais est utilisé pour assurer la sécurité dans les applications industrielles, en garantissant que les fonctions de sécurité sont respectées lors de l'utilisation de machines et d'équipements.Autres informations
- Probabilité de défaillance par heure [PFHd] : 12.1 x 10-10
- Protection contre les contacts en cas d'actionnement vertical par l'avant (en 50274) : protection des doigts et des mains
- Courant d'appel : min - max. 0,025 - 6 A
- Résistance totale maximale admissible (circuits d'entrée et de démarrage à un) [RL] : 50 Ω
- Puissance d'arrêt maximale : 42 W
- Voyant d'état : LED verte
