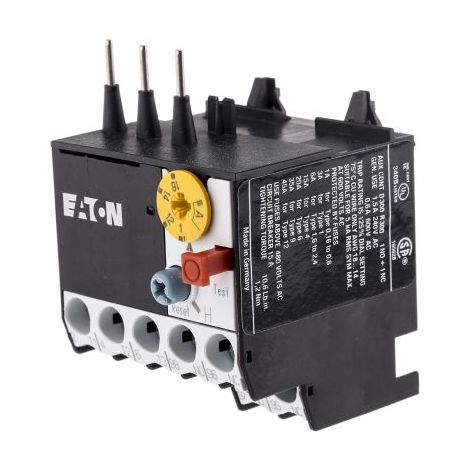

Relais de surcharge Eaton ZE, 1 NO + 1 NF, 1,6 A, 600 V c.a. ( Prix pour 1 )EATON
6 options

Relais de surcharge Eaton ZE, 1 NO + 1 NF, 1,6 A, 600 V c.a. ( Prix pour 1 )

1
Livraison gratuite
Relais modulaire 1NO + 1NC 20A 12V AC AgSnO2 FINDER 222380124000PASFINDER

Relais modulaire 1NO + 1NC 20A 12V AC AgSnO2 FINDER 222380124000PAS

Pure differential switch 2 poles 63a 30ma type ac 5sv43160 5sv4316-0SIEMENS

Pure differential switch 2 poles 63a 30ma type ac 5sv43160 5sv4316-0

TeSys GVAX - déclencheur voltmétrique - 220..240Vca 50 Hz - GVAX225SCHNEIDER ELECTRIC

TeSys GVAX - déclencheur voltmétrique - 220..240Vca 50 Hz - GVAX225

1
Schneider Electric – Interrupteur modulaire 240V 10A – 3 entrées taraudées pour presse-étoupe Pg 13,5 – XY2CD111SCHNEIDER ELECTRIC

Schneider Electric – Interrupteur modulaire 240V 10A – 3 entrées taraudées pour presse-étoupe Pg 13,5 – XY2CD111

4
Interrupteur-sectionneur Eaton Eaton Moeller, 3P, 32A, 690V c.a. ( Prix pour 1 )EATON

Interrupteur-sectionneur Eaton Eaton Moeller, 3P, 32A, 690V c.a. ( Prix pour 1 )

Livraison gratuite

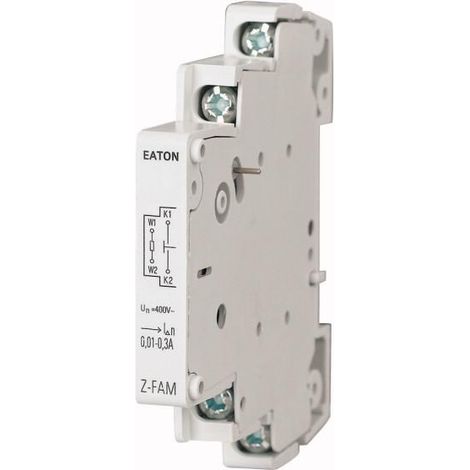

Module de déclenchement 230/400V 000248293 EATON Z FAMEATON

Module de déclenchement 230/400V 000248293 EATON Z FAM

Relais modulaire 1NO 20A 230V AC AgSnO2 FINDER 222182304000PASFINDER

Relais modulaire 1NO 20A 230V AC AgSnO2 FINDER 222182304000PAS

Schneider Electric – LRD14 – Relais thermique 7 à 10A – Protection moteur triphasé 400V – Compatible contacteurs LC1D09 à LC1D38SCHNEIDER ELECTRIC

Schneider Electric – LRD14 – Relais thermique 7 à 10A – Protection moteur triphasé 400V – Compatible contacteurs LC1D09 à LC1D38

3
Eaton 199336 A-PKZ0(24VDC)-PI Déclencheur de courant de travail 1 pc(s) W064462EATON

Eaton 199336 A-PKZ0(24VDC)-PI Déclencheur de courant de travail 1 pc(s) W064462

Livraison gratuite
Contacteur auxiliaire 2NO 2R bobine 110V AC 50-60Hz S00 borne à vis Sirius 3RH2122-1AF00SIEMENS

Contacteur auxiliaire 2NO 2R bobine 110V AC 50-60Hz S00 borne à vis Sirius 3RH2122-1AF00

Disjoncteur différentiel 2P 63A 0,03A type A iID A9Z21263SCHNEIDER ELECTRIC

Disjoncteur différentiel 2P 63A 0,03A type A iID A9Z21263

Boîtier de démarrage direct moteur monophasé 220V – Relais thermique réglable 9 à 13A – Compatible moteurs 2,2KW – ElmarkELMARK

Boîtier de démarrage direct moteur monophasé 220V – Relais thermique réglable 9 à 13A – Compatible moteurs 2,2KW – Elmark

1
59,99€
Boîtier de démarrage direct moteur triphasé 380V – Courant 7 à 10A – Relais thermique réglable – Installation facile avec 4 passe-fils – ElmarkELMARK

Boîtier de démarrage direct moteur triphasé 380V – Courant 7 à 10A – Relais thermique réglable – Installation facile avec 4 passe-fils – Elmark

1
59,99€
Boitier de démarrage direct moteur triphasé 380V – Relais thermique 2,5 à 4A – Protection moteur électrique jusqu'à 1,5KW – ElmarkELMARK

Boitier de démarrage direct moteur triphasé 380V – Relais thermique 2,5 à 4A – Protection moteur électrique jusqu'à 1,5KW – Elmark

1
59,99€
Déclencheur Manuel adressable IQ8 MCP avec IA, membrane, isolateur de court-circuitESSER

Déclencheur Manuel adressable IQ8 MCP avec IA, membrane, isolateur de court-circuit

Livraison gratuite

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le relais thermique 290168 Eaton Moeller® ZE-1,6 est conçu pour offrir une protection optimale de vos circuits électriques contre les surcharges et les défaillances de phase. Avec une capacité de réglage de courant de 12 à 16 A, ce relais de surcharge garantit une sécurité accrue et une gestion efficace des installations électriques. Sa robustesse en fait une solution idéale pour divers environnements industriels.

Spécifications techniques

  • Dimensions : 88 mm x 67 mm x 45 mm
  • Poids : 0,145 kg
  • Indice de protection : IP20
  • Température ambiante d'utilisation : -25 °C à 55 °C (hors coffret), 25 °C à 40 °C (en coffret)
  • Classe de déclenchement : CLASS 10 A
  • Réglage du courant de surcharge : 12 A à 16 A
  • Tension assignée d'emploi (Ue) max. : 690 V
  • Courant assigné d'emploi (Ie) : AC-15 : 1,5 A (120V - 240V), 0,7 A (380V - 415V), 0,5 A (500V); DC-13 : 0,9 A (24V), 0,75 A (60V), 0,4 A (110V), 0,2 A (230V)
  • Courant thermique conventionnel des contacts auxiliaires : 6 A
  • Catégorie de surtension : III
  • Degré de pollution : 3
  • Longueur de dénudage : 10 mm
  • Taille des vis : M4

    • Installation

    Le relais thermique Eaton Moeller® ZE-1,6 permet une installation simple et efficace grâce à un montage direct. Les bornes à vis et les tailles de vis appropriées (M4) assurent une connexion fiable et durable, facilitant ainsi l'intégration dans des espaces réduits.

    Utilisation

    Ce relais thermique est idéal pour la protection contre les surcharges et les défaillances de phase des circuits électriques industriels, garantissant la pérennité de vos installations électriques.

    Autres informations

  • Certifications : IEC/EN 60947, UL 508, VDE 0660, CSA, CE
  • Caractéristiques principales : Déclenchement libre, bouton de test/arrêt, bouton de réinitialisation manuel/automatique, sensibilité à la défaillance de phase (selon IEC/EN 60947, VDE 0660 Partie 102)
  • Conditions environnementales : Résistant aux conditions sévères, y compris la chaleur humide et les températures allant de -25°C à 50°C

    • Caractéristiques

    • Marque
      EATON
    • Tension électrique
      230 V
    • Garantie
      2 an(s)
    • Quantité par pack
      1
    • Fonction du déclencheur
      Manque de tension

    Impact environnemental

    • Origine
      Fabriqué en Allemagne
