Description du Relais thermique - 12 - 16A - 1F+1O - 290168 - Eaton

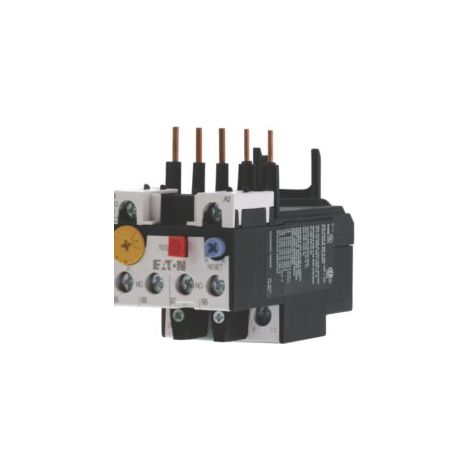

Le relais thermique 290168 Eaton Moeller® ZE-1,6, est conçu pour offrir une protection optimale de vos circuits électriques contre les surcharges et les défaillances de phase. Avec une capacité de réglage de courant de 12 à 16 A, ce relais de surcharge garantit une sécurité accrue et une gestion efficace des installations électriques. Sa robustesse et ses nombreuses certifications en font une solution idéale pour divers environnements industriels.

Conception Compacte et Robuste

Ce relais thermique présente des dimensions compactes (88 mm x 67 mm x 45 mm) et un poids léger de 0,145 g, facilitant son intégration dans des espaces réduits. Son indice de protection IP20 assure une protection contre les contacts accidentels avec les doigts et le dos de la main, répondant ainsi aux exigences de sécurité rigoureuses des normes EN 50274.

Performances Électriques de Haut Niveau

Le relais thermique ZB12-16 est capable de supporter des courants de surcharge allant jusqu'à 16 A, tout en offrant des caractéristiques telles qu'un bouton de réinitialisation manuel/automatique, un bouton test/off, et une libération sans contact pour une protection fiable. Il est adapté à une large gamme de tensions et courants (jusqu'à 690 V), et est capable de supporter des courants de 0,5 A à 1,5 A selon les applications AC et DC.

Normes et Certifications

Le relais ZE-1,6 respecte les normes internationales les plus strictes, telles que UL, CSA, IEC/EN 60947, et CE, garantissant sa fiabilité et sa conformité pour une utilisation dans des applications industrielles critiques. Il est certifié pour résister aux conditions environnementales sévères, y compris la chaleur humide et les températures allant de -25°C à 50°C.

Installation Simple et Efficace

Grâce à un montage direct et une capacité de connexion à des câbles solides et flexibles, le relais thermique Eaton Moeller® ZE-1,6 permet une installation facile et rapide. Les bornes à vis et les tailles de vis appropriées (M4) assurent une connexion fiable et durable. Le relai thermique Eaton Moeller® ZB12-16 est la solution idéale pour protéger vos circuits et assurer la pérennité de vos installations électriques, tout en répondant aux normes les plus strictes de sécurité et de performance.

Description :

• Nom du produit : Relais thermique Eaton Moeller® série ZB
• Référence catalogue : 290168
• Code modèle : ZB12-16
• EAN : 4015082901684
• Dimensions : 67 mm (profondeur) x 67 mm (hauteur) x 45 mm (largeur)
• Poids : 0,145 kg
• Certifications : IEC/EN 60947, UL 508, VDE 0660, CSA, CE
• Caractéristiques principales :
  • Déclenchement libre
  • Bouton de test/arrêt
  • Bouton de réinitialisation manuel/automatique
  • Sensibilité à la défaillance de phase (selon IEC/EN 60947, VDE 0660 Partie 102)

Conditions générales d'utilisation :

• Température ambiante d'utilisation : -25 °C à 55 °C (hors coffret), 25 °C à 40 °C (en coffret)
• Classe de déclenchement : CLASS 10 A
• Indice de protection : IP20
• Méthode de montage : Montage direct
• Réglage du courant de surcharge : 1 A à 1,6 A
• Catégorie de surtension : III
• Degré de pollution : 3

Connexions et bornes

• Câbles flexibles avec embouts ferrule : 2 x (1 - 4) mm²
• Câbles solides : 1 x (0,75 - 4) mm²
• Câbles de circuit de commande : 1 x (0,75 - 4) mm²
• AWG : 18 - 8 (circuit principal), 2x(18 - 14) (circuit de commande)
• Longueur de dénudage : 10 mm
• Taille des vis : M4

Performances électriques

• Courant thermique conventionnel des contacts auxiliaires : 6 A
• Tension assignée d'emploi (Ue) max. : 690 V
• Courant assigné d'emploi (Ie) :
  • AC-15 : 1,5 A (120V - 240V), 0,7 A (380V - 415V), 0,5 A (500V)
  • DC-13 : 0,9 A (24V), 0,75 A (60V), 0,4 A (110V), 0,2 A (230V)

Ce relais thermique est idéal pour la protection contre les surcharges et les défaillances de phase des circuits électriques industriels Lien vers Eaton Lien vers les autres produits de la même catégorie
