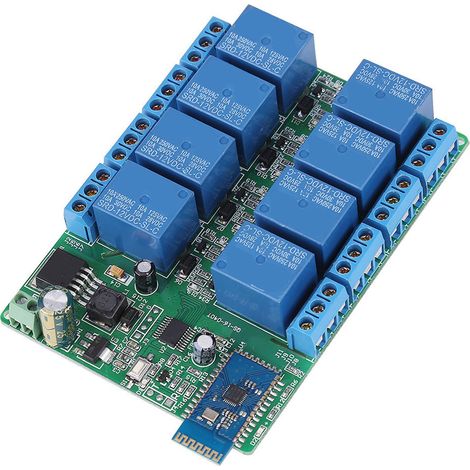

Relais Bluetooth à 8 canaux, interrupteur de télécommande Mobile Android, lumière de moteur

Caractéristiques :

Contrôle gratuit à 8 canaux, fonction de connexion automatique, aucune opération fastidieuse.
Prend en charge uniquement les téléphones Android avec Bluetooth 4.0.
Vous pouvez modifier le nom Bluetooth et le code PIN (mot de passe d'accès) via les commandes AT.
Mode de contrôle : téléphone portable Bluetooth, télécommande sans fil, commutateur relais.
Tension de fonctionnement : 12 V CC.
Courant de fonctionnement : courant de veille (tous les relais fermés) 15 mA, 1 relais ouvert 41 mA, 2 relais ouverts 69 mA, 3 relais ouverts 96 mA, 4 relais ouverts 123 mA, 5 relais ouverts 150 mA, 6 relais ouverts 177 mA, 7 relais ouverts 203 mA, 8 relais ouverts 229 mA.
Envoyez des commandes via le relais de contrôle Android Bluetooth APP activé et désactivé (nous fournissons l'application Bluetooth, vous pouvez également utiliser votre propre application pour contrôler les relais, en envoyant des commandes pour contrôler.
"Momentané" "Autobloquant" "Interlock" "ouvrir" "fermer" 5 commandes.
Vous pouvez modifier le nom Bluetooth et le code PIN (mot de passe d'accès) en utilisant « UST à TTL232 », pour plus de détails, voir le fichier « Modification des paramètres Bluetooth ».

Paramètre :

1. Tension de fonctionnement : 12 V CC.

2. Un relais externe est nécessaire pour jouer une fonction de commutation

3. Le nom Bluetooth est le mot de passe QS-8RELAY : 123456.

4. Révisez le nom fD 02 ef + La longueur totale est de 1 octets + la longueur + l'octet du nom de l'appareil (le plus long est de 10 octets) + la longueur + le mot de passe correspondant (le code PIN le plus long est de 6 octets) + 5d

(tels que : réviser le nom de l'équipement : mot de passe correspondant à QS-RELAY : 1234 envoyer : FD 02 EF 0F 0851 53 2D 52 45 4C 41 590431 32 33 345D)

Modification réussie :df ff 00 00 5d Échec de la modification, aucune réponse :df 00 00 00 5d

Tout d'abord, APP envoie le nom de l'appareil à modifier, déconnecte la connexion Bluetooth, réinitialise le module Bluetooth après réception du matériel, retarde quelques secondes, puis configure le périphérique Bluetooth.

Tableau des codes de contrôle à 8 voies :

1 voie ouverte : FD 02 20 01 01 5D

1 voie Fermer : FD 02 20 01 00 5D

2 voies ouvertes : FD 02 20 02 01 5D

Fermeture 2 voies : FD 02 20 02 00 5D

Ouverture 3 voies : FD 02 20 03 01 5D

Fermeture 3 voies : FD 02 20 03 00 5D

Ouvert 4 voies : FD 02 20 04 01 5D

Fermeture 4 voies : FD 02 20 04 00 5D

Ouverture 5 voies : FD 02 20 05 01 5D

Fermeture 5 voies : FD 02 20 05 00 5D

Ouvert 6 voies : FD 02 20 06 01 5D

Fermeture 6 voies : FD 02 20 06 00 5D

Ouvert 7 voies : FD 02 20 07 01 5D

Fermeture 7 voies : FD 02 20 07 00 5D

Ouvert 8 voies : FD 02 20 08 01 5D

Fermeture 8 voies : FD 02 20 08 00 5D

1-8 voies ouvertes : FD 02 20 EF FF 5D

Fermeture 1-8 voies : FD 02 20 EF 00 5D

Esc DF FD XX XX 5D //XXXXIl y a 16 personnes, 1 pour ouvrir et 0 pour fermer

Spécifications :

Domaine d'application: commutateur de télécommande

Modèle: QS-64

Charge de contact : CC, CA

Formulaire de contact : changer

Courant nominal : 10A

Tension nominale : 5 V 12 V.

Taille: 7x10cm/2.76x3.93 pouces
Tension d'alimentation : DC5 V, DC 7-40 V, AC90-240 V.
Courant d'entrée: 1A
Mode de communication : Bluetooth 4.0 (CC2540)
Distance de communication : 6-10 m (spécifique pour différentes conditions réelles)

Plage de temps de retard : 1 à 255 secondes.

Tension de contrôle : DC 0-277 V 10 A, DC0-30 V 10 A.

Forfait inclus:

Relais Bluetooth 1x8 canaux
