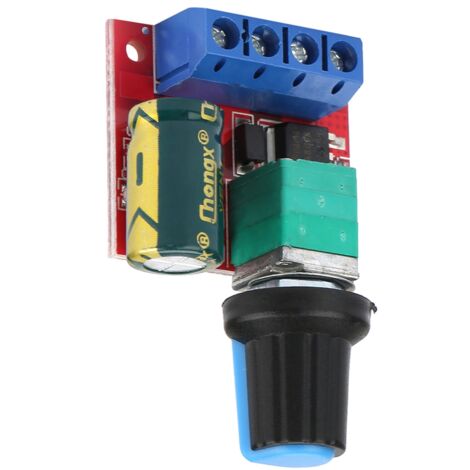

Régulateur de tension 5V-28V 5A PWM pour contrôleur de vitesse de moteur à courant continu et variateur de lumière LED

10,62€
Produit similaire livré par
Ersandy – Interrupteur de télécommande sans fil 433MHz – Tension AC 85V~265V – Courant 30A – Portée jusqu'à 50m – Modes momentané, à bascule, verrouillé
Ersandy – Interrupteur de télécommande sans fil 433MHz – Tension AC 85V~265V – Courant 30A – Portée jusqu'à 50m – Modes momentané, à bascule, verrouillé
15,98 €67
Vendu par Weytoll

Ces articles peuvent vous intéresser !

Faac – Panneau de contrôle électronique 230V pour motorisations – Gestion des fins de course – Protection à l'ouverture et fermeture – LED de signalisation

Faac – Panneau de contrôle électronique 230V pour motorisations – Gestion des fins de course – Protection à l'ouverture et fermeture – LED de signalisation

207
115,00€
Ampoule 24V 25W pour motorisation de portail – Compatible avec moteurs BFT – Accessoire durable et fiableBFT

Ampoule 24V 25W pour motorisation de portail – Compatible avec moteurs BFT – Accessoire durable et fiable

89
Livraison gratuite
Slid'Up By Mantion – Manchon de raccordement pour rail – Jonction de rails coulissants – Diamètre 11,5 mm – Garantie 5 ans – Compatible SU5058SLID'UP BY MANTION

Slid'Up By Mantion – Manchon de raccordement pour rail – Jonction de rails coulissants – Diamètre 11,5 mm – Garantie 5 ans – Compatible SU5058

99
Carte électronique pour automatismes CAME ATI, FERNI, KRONO, FAST et FROG – Alimentation 230V – Remplacement de la carte ZA3PCAME

Carte électronique pour automatismes CAME ATI, FERNI, KRONO, FAST et FROG – Alimentation 230V – Remplacement de la carte ZA3P

40
Livraison gratuite
Commutateur maître-esclave 16A 230V – M103N – kit monté pour machines monophasées – Intercale automatiquement des charges – KemoKEMO

Commutateur maître-esclave 16A 230V – M103N – kit monté pour machines monophasées – Intercale automatiquement des charges – Kemo

123
Legrand – Compensateur actif 40149 pour commandes éclairage 2 fils – Compatible LED, halogène, fluocompact – Usage intérieur uniquementLEGRAND

Legrand – Compensateur actif 40149 pour commandes éclairage 2 fils – Compatible LED, halogène, fluocompact – Usage intérieur uniquement

95
Came – Clignotant LED extérieur IP54 230V – Feu clignotant ABS – Alimentation 120/230V – Puissance 1-2W – Technologie LEDCAME

Came – Clignotant LED extérieur IP54 230V – Feu clignotant ABS – Alimentation 120/230V – Puissance 1-2W – Technologie LED

217
Livraison gratuite
Ampoule 32.5V 18W BA15s pour motorisation de portail Duo/Sprint/Marathon – Éclairage performant pour systèmes SOMMERSOMMER

Ampoule 32.5V 18W BA15s pour motorisation de portail Duo/Sprint/Marathon – Éclairage performant pour systèmes SOMMER

93
Ersandy – Interrupteur de télécommande sans fil 433MHz – Tension AC 85V~265V – Courant 30A – Portée jusqu'à 50m – Modes momentané, à bascule, verrouillé

Ersandy – Interrupteur de télécommande sans fil 433MHz – Tension AC 85V~265V – Courant 30A – Portée jusqu'à 50m – Modes momentané, à bascule, verrouillé

67
31,96€
Edecoa – Convertisseur de tension 12V à 230V – Onde sinusoïdale pure 2500W – Télécommande incluse – Protection contre surchauffe et court-circuitEDECOA

Edecoa – Convertisseur de tension 12V à 230V – Onde sinusoïdale pure 2500W – Télécommande incluse – Protection contre surchauffe et court-circuit

42
329,99€
KZQ – Convertisseur 12V 220V pur sinus 300W – Écran LED – 2 prises EU et 1 port USB – Protection contre surcharges et courts-circuitsKZQ
N°1 des ventes

KZQ – Convertisseur 12V 220V pur sinus 300W – Écran LED – 2 prises EU et 1 port USB – Protection contre surcharges et courts-circuits

54
53,63€
Makita – Transformateur de courant 1400W BAC01 – Convertisseur 230V avec 2 prises 230V et 2 USB – Idéal pour chantiers et loisirs en extérieurMAKITA

Makita – Transformateur de courant 1400W BAC01 – Convertisseur 230V avec 2 prises 230V et 2 USB – Idéal pour chantiers et loisirs en extérieur

Livraison gratuite
Eosnow – Régulateur de tension AC 220V – Variateur de vitesse 4000W – Ajustement précis pour moteurs et appareils électroménagersEOSNOW

Eosnow – Régulateur de tension AC 220V – Variateur de vitesse 4000W – Ajustement précis pour moteurs et appareils électroménagers

59
11,84€
Coocheer – Coupe circuit batterie 12V – Interrupteur d'arrêt automatique 240A – Protection contre décharge – Télécommande incluse – Compatible véhicules 12VCOOCHEER
Bons Plans

Coocheer – Coupe circuit batterie 12V – Interrupteur d'arrêt automatique 240A – Protection contre décharge – Télécommande incluse – Compatible véhicules 12V

24
Livraison gratuite
Ducati Energia – Condensateur 2,5 uF pour moteur de volet roulant Somfy – Durée de vie 10 000 heures – Compatible moteurs filaires et radio RTS/IODUCATI ENERGIA
N°1 des ventes

Ducati Energia – Condensateur 2,5 uF pour moteur de volet roulant Somfy – Durée de vie 10 000 heures – Compatible moteurs filaires et radio RTS/IO

45
Livraison gratuite
Pack de 2 Télécommandes NICE Era-One ON2EANDYOU

Pack de 2 Télécommandes NICE Era-One ON2E

100
Livraison gratuite
Neptune – Pack de 2 télécommandes NICE Era-One ON2E – 2 canaux – Fréquence 433.92 MHz – Compatible motorisations portails et portes de garage

Neptune – Pack de 2 télécommandes NICE Era-One ON2E – 2 canaux – Fréquence 433.92 MHz – Compatible motorisations portails et portes de garage

42
Livraison gratuite
Pack de 2 Télécommandes NICE Era-One ON2E

Pack de 2 Télécommandes NICE Era-One ON2E

40
Livraison gratuite
Lot de 3 Trois télécommandes 1841026 NS à 2 canaux (433,42 MHz) pour la commande de deux moteurs dans les systèmes d'automatisation de portails et de portes de garage. Batterie au lithium longue durée

Lot de 3 Trois télécommandes 1841026 NS à 2 canaux (433,42 MHz) pour la commande de deux moteurs dans les systèmes d'automatisation de portails et de portes de garage. Batterie au lithium longue durée

34
Livraison gratuite

Comparer à des articles similaires

Informations produit

Description

Description générale

  Ce régulateur de vitesse de moteur DC PWM (5V-28V, 5A) est un contrôleur de vitesse compact et performant, conçu pour piloter des moteurs à courant continu avec une efficacité maximale. Grâce à sa technologie PWM, il offre un contrôle précis de la vitesse, une protection intégrée et une dissipation thermique réduite, idéal pour les projets DIY, les robots et les applications industrielles.

Caractéristiques


  1. Durabilité et sécurité
    • Carte de circuit de haute qualité pour une durée de vie prolongée.
    • Fusible intégré protégeant contre les courts-circuits et les surchauffes.
    • Protection contre l'inversion de polarité et les surintensités.

  2. Performance optimisée
    • Contrôle de la vitesse via PWM : haute efficacité, couple élevé et faible génération de chaleur.
    • Cycle de travail réglable de 1% à 100% via le potentiomètre, pour une variation continue de la vitesse.

  3. Facilité d'utilisation
    • Ajustement direct de la vitesse par le potentiomètre.
    • Compatible avec des moteurs à sens de rotation positif ou négatif (inversion possible en changeant le câblage).


Spécifications


  • Type d'article : Interrupteur de contrôle de vitesse de moteur DC PWM
  • Tension de fonctionnement : DC 4.5V-28V
  • Courant de sortie : 0-5A
  • Puissance de sortie maximale : 90W
  • Fréquence PWM : 20kHz
  • Cycle de travail PWM : 1%-100%
  • Courant de veille : 7µA
  • Poids : Environ 16g
  • Contenu du colis : 1 × Contrôleur de vitesse de moteur


Notes importantes


  1. Interdit de connexion à l'AC : L'entrée est en courant continu (DC). Ne pas connecter directement à une source de courant alternatif (ex: 220V domestique), sinon le régulateur grillera.
  2. Inversion de polarité : Ne pas inverser les bornes positive et négative de l'alimentation DC, sinon le régulateur peut être endommagé.
  3. Sens de rotation : Le moteur peut tourner dans un sens ou dans l'autre. Si le sens de fonctionnement ne correspond pas à l'attente, il suffit d'inverser la séquence des fils.


Utilisation & Précautions


  • Mise en œuvre
    1. Connectez l'alimentation DC (4.5V-28V) aux bornes d'entrée, en respectant la polarité.
    2. Connectez les bornes de sortie au moteur DC.
    3. Ajustez le potentiomètre pour modifier le cycle de travail PWM et contrôler la vitesse du moteur.

  • Précautions
    • Ne jamais dépasser la tension ou le courant nominaux (28V, 5A).
    • Assurez-vous que le dissipateur thermique est suffisant si le régulateur est utilisé à pleine puissance pendant de longues périodes.
    • Testez le sens de rotation du moteur avant de l'intégrer à votre projet final.

Caractéristiques

  • Marque
    WEYTOLL
  • Longueur
    6 cm
  • Largeur
    4 cm
  • Hauteur
    2 cm
  • Usage de la motorisation
    Pour portail

Questions fréquentes

Cet appareil fonctionne avec une tension d'entrée continue de 4.5V à 28V et peut délivrer un courant de sortie allant jusqu'à 5A.

La vitesse du moteur peut être ajustée en modifiant le cycle de travail PWM à l'aide d'un potentiomètre, permettant une variation continue de 1% à 100%.

Il est essentiel de ne pas dépasser la tension maximale de 28V et le courant de 5A. De plus, il faut s'assurer que le dissipateur thermique est adéquat si l'appareil est utilisé à pleine puissance pendant de longues périodes.

Réponses générées par IA à partir des informations vendeur
