Récepteur radioamateur SDR à démodulation numérique DSP pour ondes courtes FM MW SSB CW

Récepteur radioamateur SDR à démodulation numérique DSP pour ondes courtes FM MW SSB CW

Caractéristiques principales :
Matériau : Alliage d'aluminium
Gain du préamplificateur RF : Fixe 20 dB
Type de circuit : Fréquence intermédiaire nulle (ZIF)
Réjection de la bande latérale : ≥ 50 dB
Technologie d'affichage : Écran LCD IPS 4,3 pouces avec résolution 800 x 480, luminosité élevée à gradation CC
Méthode de contrôle : Écran tactile résistif + encodeur rotatif
Gamme de fréquences : 100 kHz – 149 MHz
Modes de fonctionnement : CW, AM, BLU (LSB/USB), WFM, FM stéréo (casque requis)
Pas de fréquence : 1 Hz/10 Hz/100 Hz/1 kHz/10 kHz/100 kHz/1 MHz/10 MHz
Bande passante du spectre : 192 kHz, 128 kHz, 64 kHz, affichage du spectre en temps réel par FFT
Interface d'antenne : SMA, impédance de 50 Ω, puissance d'entrée maximale : -20 dBm
Oscillateur à cristal de référence : TCXO 26 MHz ±0,5 ppm
Interface audio : Compatible avec les casques standard 3,5 mm ou les casques CTIA (norme américaine)
Puissance du haut-parleur : 3 W maximum, 4 Ω Haut-parleur multimédia
Port de chargement : USB Type-C, 5,0 V/2 A
Consommation de courant : Environ 250 mA à 5 V
Capacité de la batterie : 5 000 mAh/3,7 V, 18,5 Wh
Autonomie : Environ 10 à 12 heures, selon le volume et la luminosité
Mémorisation des canaux : Stockage jusqu’à 99 stations préréglées avec noms, fréquences et modes de démodulation personnalisables
Référence : http://www.norcalqrp.org/files/Tayloe_mixer_x3a.pdf
Récepteur radioamateur SDR (radio numérique DSP, démodulation numérique, ondes courtes, FM, MW, SSB, CW)

Liste des commandes d’affichage :
Douze fonctions sélectionnables par encodeur
1. Sélection des canaux : 1 à 99
2. Réglage de la fréquence : 100 kHz à 149 MHz, pas minimum de 1 Hz
3. Volume des haut-parleurs (SPK) : 0 à 35 dB, pas de 1 dB
4. Volume du casque (EAR) : 0 à 35 dB, pas de 1 dB
5. Modulation : CW, LSB, USB, AM, WFM, STE (FM stéréo), I/Q
6. Réglage du CAG : Désactivé, Lent, Moyen, Rapide
7. Niveau de référence (REF) : -99 à 99 dB, pas de 1 dB
8. Luminosité du rétroéclairage (LCD) : 1 % à 99 %
9. Gain FI : -12 à 67 dB, pas de 1 dB
10. Réglages du style de spectre : Remplissage vert, Lignes vertes, Remplissage bleu, Lignes blanches
11. Réglages de la bande passante du spectre : Spectre RF (192 kHz, 128 kHz, 64 kHz) et spectre audio (64 kHz)
12. Réglages de la zone de cascade : Cascade ou forme d’onde (amplitude x1 / x8 / x64)

Cinq éléments inaccessibles via l’encodeur :
A. Affichage du niveau de la batterie
B. Réglages de la date et de l’heure
C. Affichage des informations de la station : Possibilité de nommer les stations préréglées
D. Affichage de la bande passante actuelle du spectre
E. (ALIMENTATION) Affichage de la puissance d’entrée du port d’antenne

Dimensions de l’unité principale : 140 × 74 × 22 mm (L × l × H) (sans saillies)
Dimensions de l’emballage : 19 × 10,5 × 4,5 cm
Poids de l’unité : Env. 315 g (unité principale uniquement)
Poids de l'emballage : 415 g

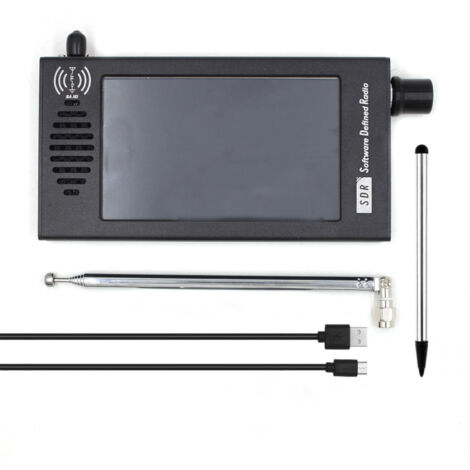

Contenu de l'emballage :
1 x Unité principale SDR avec écran IPS 4,3 pouces
1 x Câble de données USB Type-C
1 x Antenne télescopique BNC à 7 sections
1 x Stylet à double pointe pour écran résistif
1 x Guide de démarrage rapide
