Rail de guidage monophasé domestique affichage numérique tension courant fréquence facteur de puissance puissance instrument de mesure multifonction

Indicateurs techniques :

1. Précision : 1 % ± 2 mots
2. Plage : Tension CA : 40,0-300,0 V CA ou 250,0-450,0 V CA (sélectionnez un type de multimètre lors de votre commande)
Courant CA : 0-100,0 A CA, résolution du courant : 0,01 A
Fréquence : 45,0 Hz – 65,0 Hz
Facteur de puissance : 0,00-1,00 PF
Puissance électrique : 0-450 000 W, résolution de 0,1 W pour une puissance comprise entre 0 et 9 999,9 W ; sinon, résolution de 1 W. Énergie électrique : 0 à 99 999 kWh. La résolution d’affichage est de 0,01 kWh pour une mesure d’énergie électrique comprise entre 0 et 999,99 kWh. La résolution d’affichage est de 0,1 kWh pour une mesure d’énergie électrique comprise entre 1 000 et 9 999,9 kWh. La résolution d’affichage est de 1 kWh pour une mesure d’énergie électrique supérieure à 9 999,9 kWh.
3. Vitesse : 2 vitesses par seconde.
4. Dimensions : 54 × 80 × 64.
5. Installation : Rail DIN.

Méthode d’application :

1. Raccorder la tension de mesure aux bornes 1 et 2.

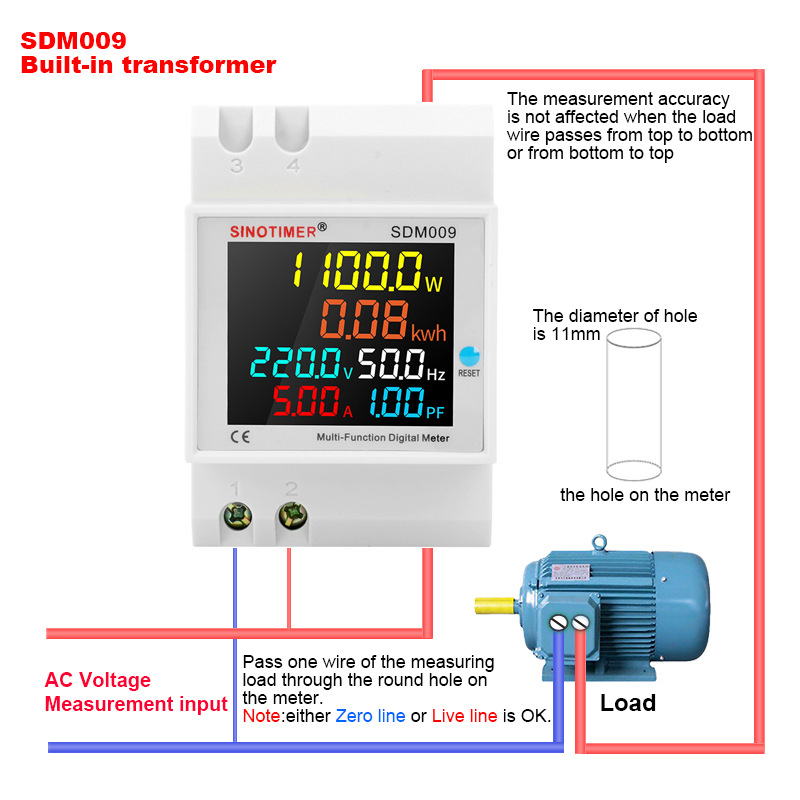

2. Connexions du multimètre avec transformateur de courant interne, comme illustré.

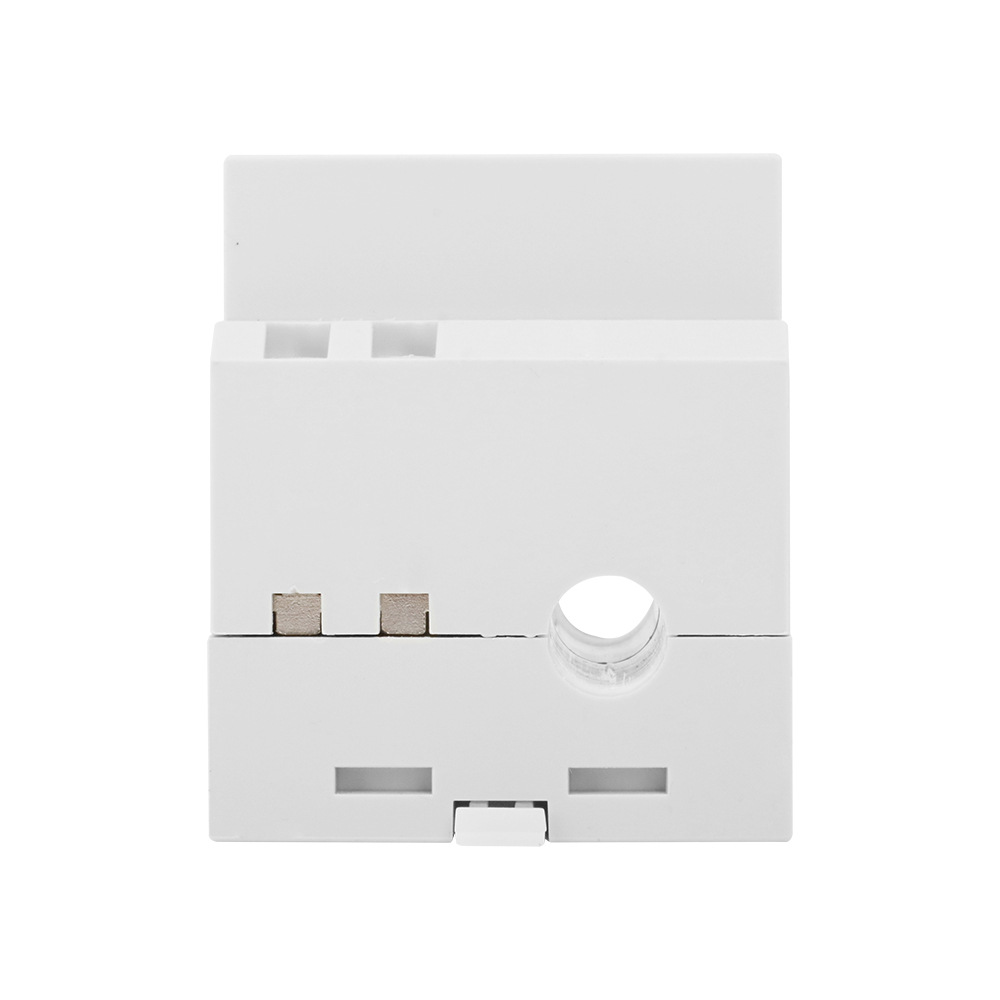

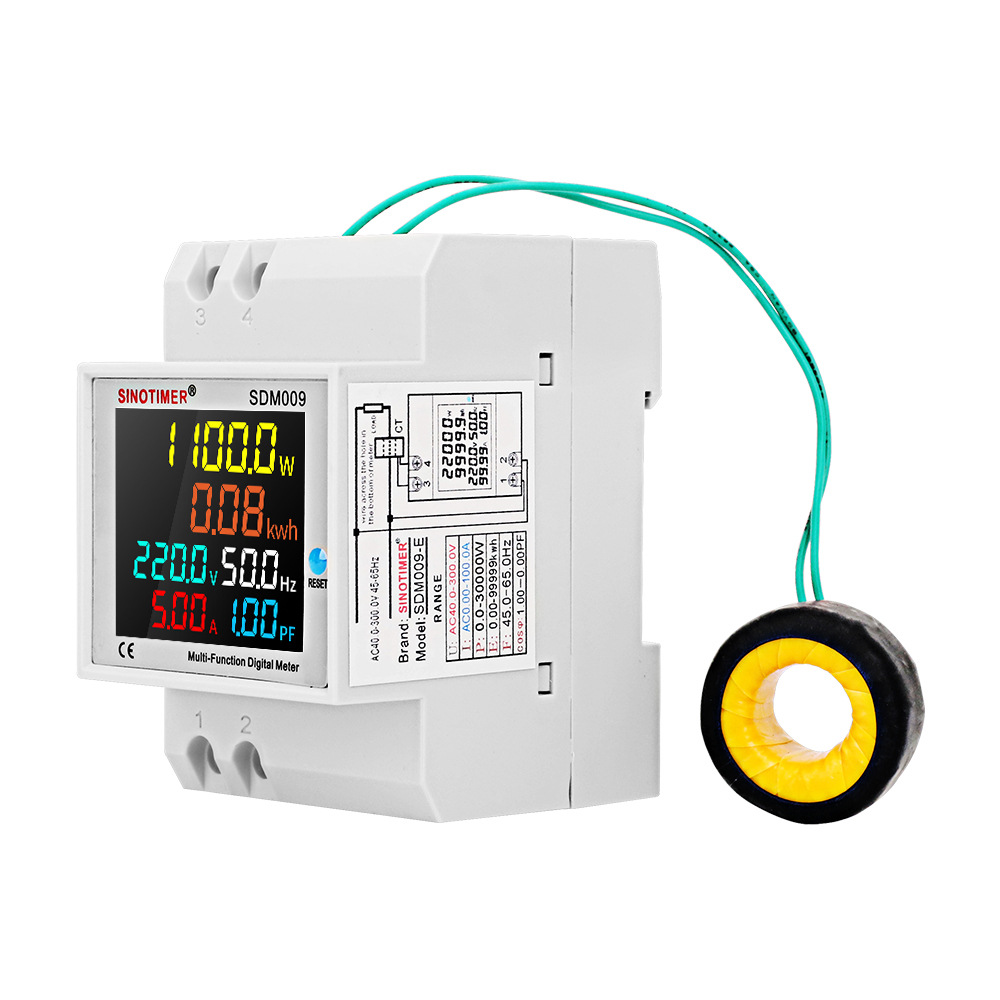

1. Faire passer le fil par l’orifice du multimètre et choisir le sens de rotation. 3. Connexions du compteur avec un transformateur de courant externe (voir schéma) : 2. Insérez le fil dans l'orifice du compteur et connectez les deux fils du transformateur secondaire aux bornes 3 et 4.
4. À la mise sous tension, le compteur affiche les paramètres de mesure.
5. À la mise sous tension, appuyez sur le bouton SAM CK pendant 5 secondes. L'énergie électrique sera alors nulle et le cumul commencera dès que vous relâcherez le bouton. À la mise hors tension, le compteur enregistrera la valeur de l'énergie électrique et continuera à cumuler les données lors de la prochaine mise sous tension.

Attention :

Ce compteur ne peut être utilisé que pour mesurer le courant alternatif de ville de 45 à 65 Hz.
