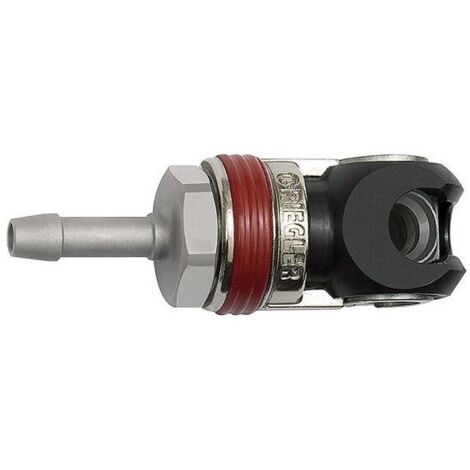

Raccord de sécurité pivotant DN 7,2 manchon acier diamètre de tuyau LW 13 mm RIE
'/%3E%3C/svg%3E)
Vous achetez pour votre entreprise ?
+10% offert sur votre 1ère commande
-10% sur ce produit avec les tarifs négociés
Produit similaire livré par
'/%3E%3C/svg%3E)
Scheppach Distributeur pneumatique à 4 voies - Pour tous types de compresseurs
24,99 €
78
Vendu par Contorion et 2 autres marchands
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Caractéristiques • Raccord de sécurité pivotant NW 7,2, EURO 7,2, acier, embout LW 13, pression de service max. 25 bar, température -20 °C à 100 °C \n• Raccord de sécurité pivotant à passage libre \n• Le raccord mâle s’insère dans le corps du raccord et la connexion s’établit par un mouvement d’environ 90° \n• Dès que l’« anneau rouge » s’enclenche dans la rainure prévue, une connexion sécurisée est établie \n• Pour déconnecter, il faut tirer l’« anneau rouge » en arrière et pivoter le raccord mâle jusqu’en butée en position initiale \n• Une perforation de décompression à l’arrière du raccord permet la ventilation lors du débranchement \n• Ce raccord est conforme à la norme ISO DIN EN ISO 4414, EN 983. Ce raccord de sécurité ne convient pas pour un montage direct sur un outil à pulsations \n• Nous recommandons l’utilisation de nos amortisseurs de vibrations, conformément à la norme ISO 6150, § 7.1. \n• Domaines d’application : pneumatique, construction de machines et d’installations, technique de mesure, de régulation et de commande, industrie manufacturière, ateliers, automobile Caractéristiques techniques: Connexion: Douille LW 13Taille de la clé: 22 mmMedium: Air comprimé, gazDouille: Zinc moulé, nickelé, recouvert de caoutchouc rougeDiamètre nominal: 7,2Mesure de la valeur du débit: à 6 bar et Δp = 0,5 barPlage de température max.: 100 °CPièce filetée: Acier zinguéCorps: Acier, traité QPQMatériau d’étanchéité: NBRPlage de température min.: -20 °CPression de service: max. 25 bar/max. 16 bar pour embrayage/découpageDébit: 2 300 l/min (air)Longueur: 82 mmProfil de la prise: EUROS 7,2 Note : La décoration n'est pas incluse dans la livraison.
Caractéristiques
- MarqueRIEGLER & CO. KG
- MatièresAcier
- Poids1000 g
- Pression max25 bar
- Réf. ManoManoME9916280
- MMID246261409764
- Réf. fabricant141665
- EAN4047322567671
Impact environnemental
- OrigineFabriqué en Allemagne
