Prise murale RJ45 blanche ou anthracite SQUARE - Type de Prise RJ45 - Double prise RJ45 STP Cat6 Grade 3

Étape d'installation d'une prise Ethernet murale rj45

1. ouvrir le blindage. Déclipser le capot arrière blanc.
2. dégainer le câble sur 30mm et retrousser le blindage. Ne pas dénuder les fils. Présenter le capot arrière comme illustré dans le schéma ci-dessous.
3. insérer les fils dans le capot arrière blanc. Couper les fils à ras.
4. clipser l'ensemble à l'arrière du mécanisme.
5. refermer le blindage

Schéma d'installation de la prise Ethernet murale rj45 gamme Square Eur'Ohm

Autres sujets liés à la prise rj45 murale

• A quoi sert une prise Ethernet murale (RJ45): Appelée également 8P8C, la prise Ethernet murale (rj45) est un connecteur modulaire généralement utilisé dans les... en savoir plus >
• Le tableau de communication: Les nouvelles réglementations et donc le réseau VDI (pour Voix Données Images) évolue dans la maison. Le rôle du tableau de communication (ou coffret de communication) est de ... en savoir plus >

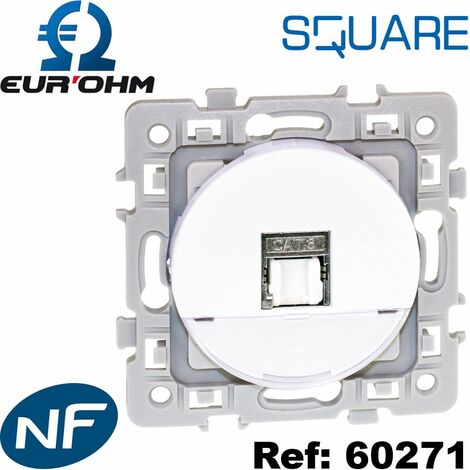

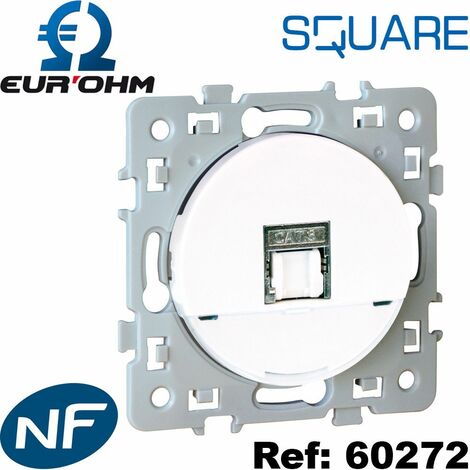

Prise RJ45 murale blanche Square Eur'Ohm

• 9 contacts avec blindage métal
• Optimiser pour gagner du temps : Repérage des contacts par double code couleur 568A/568B
• Norme NF EN 50 173-1
• Prises Ethernet murales Cat 6 et 6A, livrées avec pièce guide-câble optionnelle, pour faciliter la mise en place et respecter le rayon de courbure du câble
• Plaque de finition et boîte encastrable vendue à part.

Voir en description comment brancher ma prise RJ45.
