Description générale

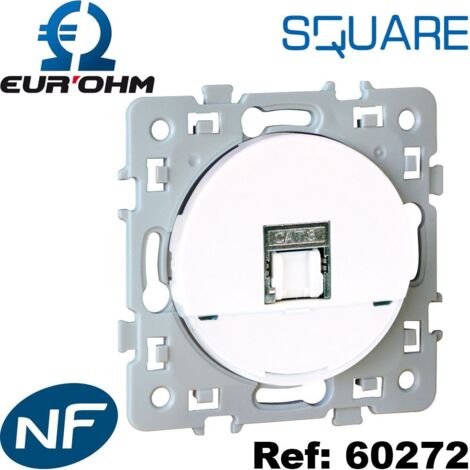

La prise murale RJ45 SQUARE est un connecteur modulaire de haute qualité, idéal pour les installations Ethernet. Conçue pour une utilisation optimale, elle est compatible avec les normes Cat 6 et 6A, offrant une performance fiable pour les réseaux domestiques et professionnels. Disponible en blanc ou anthracite, elle s'intègre parfaitement dans tout environnement.Spécifications techniques
- Type de prise : RJ45 double
- Catégorie : STP Cat6 Grade 3
- Nombre de contacts : 9
- Blindage : Métal
- Norme : NF EN 50 173-1
Installation
- Ouvrir le blindage.
- Déclipser le capot arrière blanc.
- Dégainer le câble sur 30 mm et retrousser le blindage.
- Ne pas dénuder les fils.
- Présenter le capot arrière comme illustré dans le schéma.
- Insérer les fils dans le capot arrière blanc.
- Couper les fils à ras.
- Clipser l'ensemble à l'arrière du mécanisme.
- Refermer le blindage.
Utilisation
- Connecteur modulaire utilisé pour les réseaux Ethernet.
- Optimisé pour un repérage facile des contacts grâce à un double code couleur 568A/568B.
- Facilite la mise en place avec une pièce guide-câble optionnelle pour respecter le rayon de courbure du câble.
Autres informations
Schéma d'installation de la prise Ethernet murale RJ45 gamme Square Eur'Ohm :
