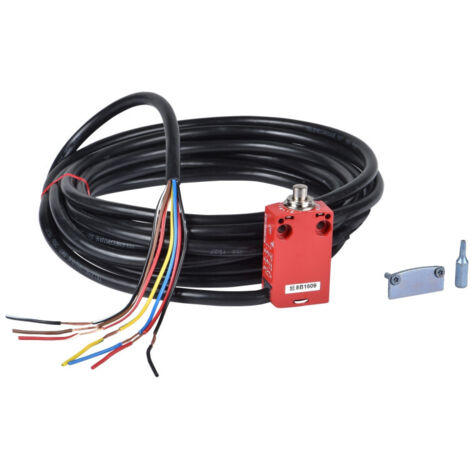

IDP 2F2O RB 5M CABLE - XCSM4102L5
Produit similaire livré par
'/%3E%3C/svg%3E)
SJLERST Bouton de commutation de commande de fenêtre principale d'alimentation électrique pour Audi A3 A6 Q7 4F0959851A
13,42 €4
Vendu par By Elec
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
- Principales
- Gamme de produit : Interrupteurs de sécurité Telemecanique XCS
- Type de produit ou équipement : Commutateur de fin de course de sécurité
- Nom de composant : XCSM
- Conception : Miniature
- Matière : Métal
- Type de tête : Tête de piston
- Technologie de protection : Capot de protection plastique, fixé par vis de sécurité à tête creuse 5 lobes
- Type d'approche : Approche latérale
- Type de commande : Poussoir à galet
- Type et composition des contacts : 1 O + 1 O + 1 F + 1 F
- Fonctionnement des contacts : À action brusque
- Complémentaires
- Raccordement électrique : Pré-câblé
- Longueur de câble : 5 m
- Composition du câble : 9 x 0,34 mm²
- Mouvement d'attaque : Avec came 30°
- Mode de fixation : Par le corps
- Nombre de pôles : 4
- Ouverture positive : Avec contact O
- Endurance mécanique : 10000000 cycle
- Effort minimal d'actionnement : 7 N
- Force minimale pour ouverture positive : 35 N
- Vitesse d'attaque minimale : 0,01 m/min
- Vitesse d'attaque maximale : 0,5 m/s
- Désignation code des contacts : B300, AC-15 (Ue = 240 V, Ie = 1,5 A) se conformer à EN 60947-5-1
B300, AC-15 (Ue = 240 V, Ie = 1,5 A) se conformer à EN/CEI 60947-5-1 appendix A
R300, DC-13 (Ue = 250 V, Ie = 0,1 A) se conformer à EN 60947-5-1
R300, DC-13 (Ue = 250 V, Ie = 0,1 A) se conformer à EN/CEI 60947-5-1 appendix A - [Ui] tension assignée d'isolement : 300 V se conformer à UL 508
400 V (degré de pollution 3) se conformer à CEI 60947-5-1
300 V se conformer à CSA C22.2 No 14 - [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à CEI 60664
4 kV se conformer à CEI 60947-1 - Résistance maximale entre bornes : 25 MΩ se conformer à CEI 60255-7 catégorie 3
- Protection contre les courts-circuits : 6 A cartouche fusible type gG (gl)
- Précision de répétition : 0,05 mm sur les points d'enclenchement
- Matière du corps : Zamak
- Matière de la tête : Zamak
- Profondeur : 16 mm
- Hauteur : 70 mm
- Largeur : 30 mm
- Poids du produit : 0,17 kg
- Environnement
- Normes : CSA C22.2 No 14
EN/CEI 60204-1
EN 1088
EN/CEI 60947-5-1
UL 508 - Certifications du produit : UL
CSA - Niveau de sécurité : Jusqu'à catégorie 4 avec système de surveillance approprié et câblage correct se conformer à EN/ISO 13849-1
Jusqu'à PL = e avec système de surveillance approprié et câblage correct se conformer à EN/ISO 13849-1
Jusqu'à SIL 3 avec système de surveillance approprié et câblage correct se conformer à CEI 61508 - Données de fiabilité : B10d = 50000000 valeur pour une durée de vie de 20 ans limitée par l'usure ou le contact
- Traitement de protection : TC
- Température de l'air ambiant en fonctionnement : -25...70 °C
- Température ambiante de stockage : -40...70 °C
- Tenue aux vibrations : 5 gn (f= 10...500 Hz) se conformer à CEI 60068-2-6
- Tenue aux chocs mécaniques : 25 gn pour 18 ms se conformer à CEI 60068-2-27
- Classe de protection contre les chocs électriques : Classe I se conformer à NF C 20-030
Classe I se conformer à EN/CEI 61140 - Degré de protection IP : IP66 se conformer à CEI 60529
IP67 se conformer à CEI 60529
IP68 se conformer à CEI 60529 - Tenue aux chocs IK : IK06 se conformer à EN 50102
- Normes : CSA C22.2 No 14
- Emballage
- Type d'emballage 1 :
- Nb produits dans l'emballage 1 : 1
- Hauteur de l'emballage 1 : 3,0 cm
- Largeur de l'emballage 1 : 18,0 cm
- Longueur de l'emballage 1 : 20,0 cm
- Poids de l'emballage 1 : 490,0 g
- Type d'emballage 2 :
- Nb produits dans l'emballage 2 : 120
- Hauteur de l'emballage 2 : 60,0 cm
- Largeur de l'emballage 2 : 80,0 cm
- Longueur de l'emballage 2 : 120,0 cm
- Poids de l'emballage 2 : 74,0 kg
- Type d'emballage 3 :
- Nb produits dans l'emballage 3 : 15
- Hauteur de l'emballage 3 : 30,0 cm
- Largeur de l'emballage 3 : 30,0 cm
- Longueur de l'emballage 3 : 40,0 cm
- Poids de l'emballage 3 : 8,26 kg
- Durabilité de l'offre
- Statut environnemental de l'offre : Produit Green Premium
- Régulation REACh : Référence contenant des SVHC au-delà du seuil
- Directive RoHS UE : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
- Sans mercure : Oui
- Information sur les exemptions RoHS : Oui
- Profil environnemental :
- Profil de circularité :
Caractéristiques
- MarqueSCHNEIDER
- Largeur30 mm
- Hauteur70 mm
- Poids170 g
- Tension électrique240 V
