Plaque de Commande Moteur H-Bridge Double Canal - 1 unité, 5-12V CC, Courant Max 30A

Bienvenue dans notre boutique !

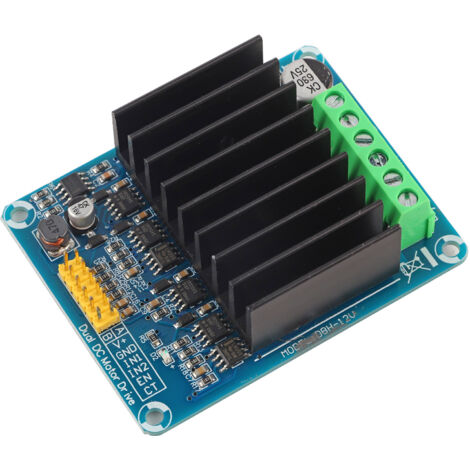

Cette carte de commande de moteur améliorée est conçue de manière experte pour les moteurs sans noyau et offre une large compatibilité avec divers types de moteurs, y compris les moteurs de voitures jouets, les moteurs à courant continu et les bobines de déviation électromagnétique. Elle assure un contrôle précis du moteur en marche avant/arrière et une régulation de vitesse par MLI (PWM). Une amélioration clé est le dissipateur thermique intégré, qui améliore considérablement la gestion thermique et la fiabilité à long terme. Le circuit de détection de courant intégré permet une conception parfaite de boucle fermée PID pour un contrôle supérieur.
Avec une capacité de commutation à haute vitesse de 200 kHz, elle est idéalement adaptée aux moteurs sans noyau généraux nécessitant une fréquence MLI de 60 kHz. La carte est robuste, capable de supporter des surcharges de courant élevées et comprend une fonction de freinage pour l'arrêt rapide du moteur. Son alimentation unique accepte une large plage de tension d'entrée de 3V à 15V, la rendant exceptionnellement polyvalente, en particulier pour les applications avec des sources d'alimentation inférieures à 12V. Elle reste entièrement opérationnelle même avec une batterie de 12V déchargée jusqu'à 3V.
**Caractéristiques principales :** *
Conception améliorée avec dissipateur thermique et circuit de détection de courant. *
Fréquence de commutation élevée de 200 kHz. *
Compatible avec les moteurs de voitures jouets, les moteurs CC, et plus encore. *
Tolérance élevée aux surcharges de courant avec une fonction de freinage rapide. *
Large plage d'entrée d'alimentation unique : 3V à 15V.
**Spécifications :** *
Modèle : DBH-12V *
Tension nominale : 5-12V/CC (Maximum 14,6V) *
Courant de repos : <30mA±5mA *
Courant de fonctionnement : 0A-30A maximum par canal *
Résistance interne (par canal) : 12 mΩ *
Charge d'impédance : 200 kHz *
Cycle de service de contrôle MLI : 0% à 98% *
Fréquence MLI recommandée :
*
Moteur normal : 16 kHz
*
Moteur sans noyau : 80 kHz
*
Réfrigération semi-conductrice : 500 Hz à 80 kHz *
Niveaux de tension logique d'entrée :
*
Niveau bas : 0V à 0,5V
*
Niveau haut : 2,5V à 13V (compatible avec la logique 3,3V, 5V, 12V) *
Sortie de détection de courant : Tension de sortie CT (V) = Courant (A) x 0,155 *
Dimensions : 7,2 x 5,7 x 2 cm (2,83 x 2,24 x 0,78 pouces)
**Le colis comprend :** 1 x Module de commande de moteur
