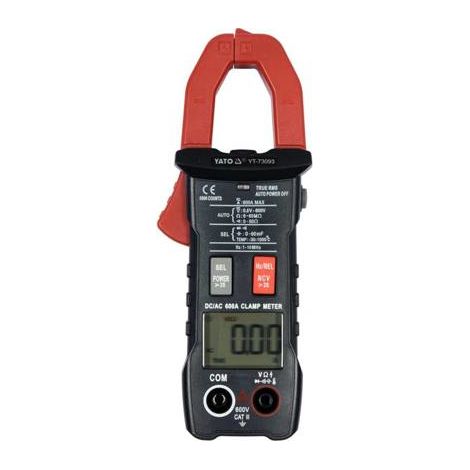

Yato YT-73093 pinces ampèremétriques

Le multimètre universel à pince YT-73093 avec plage de mesure automatique pour chaque mesure permet des mesures électriques basiques et avancées. L'appareil est équipé de pinces de mesure qui, grâce au capteur HALL intégré, permettent la mesure du courant continu et alternatif sur un seul conducteur. La mesure s'effectue sans interrompre le circuit ou déconnecter la source d'alimentation, et permet de mesurer des courants beaucoup plus élevés que les compteurs électriques traditionnels. Les fils des sondes de mesure sont isolés avec du silicone, qui est flexible et résistant à la température.

Remarque : Les appareils de mesure capables de mesurer le courant continu, y compris le YT-73093, utilisent un capteur Hall qui mesure la valeur de l'intensité du champ magnétique. Le champ magnétique terrestre est un phénomène naturel, c'est pourquoi les valeurs mesurées par l'appareil de mesure de courant continu ne sont pas nulles. Avant chaque mesure de l'intensité du courant continu, l'appareil doit être rapproché du câble à tester, réglé à zéro avec le bouton REL, puis fixé au câble à tester et le résultat doit être lu.

Mesures de base :

• Mesure de la tension alternative : TENSION ALTERNATIVE 0-600 V, VALEUR EFFICACE VRAIE
• Mesure de la tension continue : D.C. 0-600 V
• Mesure du courant alternatif : COURANT ALTERNATIF 0-600 A, VALEUR EFFICACE
• Mesure du courant continu : D.C. 0-600 A, Valeur efficace vraie COURANT CONTINU 0-600 A
• Mesure de la résistance : 0-60 MO
• Test de diode :_IF 5 mA,_UR 3 V
• Test de continuité du circuit : 0-50 O

Mesures supplémentaires :

• Mesure de condensateur : 0-60 mF
• Mesure de fréquence : 0-10 Mhz
• Mesure de température : -30 à 1000 °C
• Détection de tension AC sans contact : NCV

Précisions de mesure :

Exemple de détermination de la précision lors de la mesure du courant alternatif. Calcul pour le résultat de mesure : 30 A

• La précision de mesure de l'appareil YT-73093 pour cette plage est : ±(2.0%+30), résolution 0.01 A
• Formule pour calculer l'erreur de mesure : (Résultat de mesure x 2%) + 30 x Résolution
• Calcul : (30 x 2%) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A

Résultat réel y compris l'erreur de mesure pour une lecture de 30 A = 30 ± 0,90 A.

• Résultat y compris l'erreur de mesure pour une lecture de mesure de tension alternative : 235 V = 235 ± 4,175 V
• Résultat y compris l'erreur de mesure pour une lecture de mesure de tension continue : 12 V = 12 ± 0,09 V

Un tableau avec la résolution et la précision pour la mesure se trouve dans le manuel d'utilisation.

Fonctions intégrées :

• TRUE RMS - un appareil de mesure avec cette fonction affiche la vraie valeur efficace de la tension/courant alternatif. Contrairement aux appareils de mesure moyenne, les appareils avec valeur efficace vraie affichent la valeur correcte non seulement pour les tensions sinusoïdales, mais aussi pour les tensions sinusoïdales déformées par exemple par des harmoniques supérieures, des tensions carrées ou triangulaires. Une fonction indispensable partout où des alimentations à découpage, des entraînements à variateur de fréquence, des systèmes CVC, etc., sont présents dans un circuit.
• NCV - détection de tension alternative sans contact par méthode inductive. L'appareil détecte la présence de tension dans un conducteur isolé et peut également indiquer le conducteur de phase.
• AUTO - réglage automatique de la plage de mesure. Lors de la mesure de valeurs inconnues avec un appareil à réglage manuel de la plage via le bouton rotatif, les mesures doivent être effectuées successivement de la plus grande plage à la plage qui donne le résultat le plus précis - sinon, il y a un risque d'endommager l'appareil. Avec un multimètre avec fonction AUTO, une seule mesure suffit et l'appareil trouve automatiquement la plage optimale. L'appareil démarre par défaut en mode AUTO
• DATA HOLD - maintien de la valeur mesurée actuelle sur l'affichage
• PEAK HOLD - maintien de la valeur la plus élevée mesurée sur l'affichage à l'aide des sondes de mesure
• Courant INRUSH - mesure du courant d'appel à l'aide des sondes de mesure. L'appareil mesure le courant dans les 100 ms suivant la mise sous tension de l'appareil.

Informations supplémentaires :

• Affichage LCD, valeur de mesure maximale affichée : 6000
• Rétroéclairage de l'affichage et de la zone de mesure des pinces
• commutation automatique du test de diode au test de continuité lorsque la résistance du circuit est inférieure à 50O (il n'est pas possible de régler l'appareil uniquement pour le test de diode)
• signal sonore lors du test de continuité pour des résistances inférieures à 50O
• les pinces s'ouvrent jusqu'à 25 mm et permettent la mesure d'un seul fil avec un diamètre maximal de 25 mm
• sondes de mesure de 14,5 cm de long
• longueur du câble y compris les sondes : 97 cm
• diamètre du câble y compris l'isolation : 3,5 mm
• un étui de transport est inclus dans le kit
• construction avec protection contre les surcharges
• arrêt automatique de l'appareil après 15 minutes d'inactivité
• possibilité de désactiver l'arrêt automatique
• indicateur de batterie faible
• alimentation : deux piles 1,5 V (AAA)

Attention !

La mesure de courant avec des pinces ampèremétriques s'effectue uniquement sur un seul fil, un seul câble. Si vous fixez les pinces sur un câble multibrins sans isoler le conducteur unique, vous obtiendrez un résultat incorrect ou aucun courant ne circulera.
