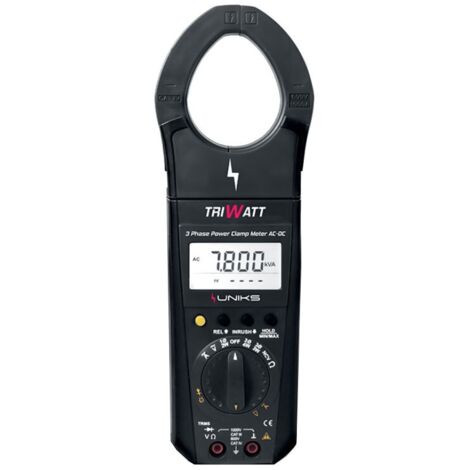

Pince de courant Uniks Triwatt pour l'analyse du réseau triphasé TRIWATT

La pince de courant Uniks Triwatt pour l'analyse du réseau triphasé RMS, AC/DC 1000A est une pince de courant innovante pour l'analyse du réseau triphasé dans les systèmes équilibrés et déséquilibrés.

Conçu pour accroître la sécurité et le confort de l'utilisateur pendant les procédures de mesure. Les mâchoires rotatives facilitent la mesure dans les endroits difficiles d'accès ou les barres verticales.

Les mâchoires peuvent être ouvertes ou fermées à l'aide de la gâchette placée sur la face inférieure. Cela permet à l'utilisateur de placer sa main dans un endroit plus sûr qu'un conducteur sous tension.

La conception de la gâchette facilitera également l'ouverture des mâchoires en permettant de répartir la force nécessaire à l'ouverture.

La pince ampèremétrique TRIWATT détecte non seulement des grandeurs telles que la tension, le courant, la fréquence, la puissance et l'énergie, mais indique également les valeurs des harmoniques de tension et de courant jusqu'au 50ème.

Caractéristiques :

• Alimentation en courant continu et alternatif
• Puissance active, réactive et active dans les systèmes monophasés
• Puissance active, réactive et active dans les systèmes triphasés avec et sans neutre (neutre 3W ou 4W)
• Algorithme de calcul de la puissance triphasée dans les systèmes équilibrés ou déséquilibrés
• Mesure de l'énergie KWh
• Mesure des harmoniques de courant ou de tension jusqu'à 49ème
• Facteur de puissance / Cosphi
• Angle de déphasage
• THD% Distorsion harmonique totale
• Facteur de distorsion (DF)
• Facteur de crête (CF)
• Valeur de crête



Pouvoir et énergie :

TRIWATT permet de calculer la PUISSANCE TOTALE dans les systèmes triphasés, même dans le cas de charges déséquilibrées. Au moyen du commutateur, il est facile de choisir le type de système à analyser :

• 2W Monophasé 4W Triphasé avec Neutre 4W Triphasé sans Neutre
• Une fois les ÉTAPES de mesure effectuées, il sera possible d'afficher tous les paramètres relatifs à la puissance totale du système ou aux puissances individuelles des phases 1-2-3.
• L'affichage indique la valeur du FACTEUR DE PUISSANCE/Cosphi et s'il s'agit d'un facteur capacitif ou inductif.
• Il sera possible de mesurer l'énergie consommée directement à partir de l'écran.



TRIWATT est une pince de courant innovante permettant de réaliser des analyses de réseaux triphasés dans des systèmes équilibrés et déséquilibrés. Conçu pour accroître la sécurité et le confort des utilisateurs pendant les procédures de mesure. Les mâchoires rotatives facilitent la mesure dans les endroits difficiles d'accès ou les barres omnibus verticales.

Les mâchoires peuvent être ouvertes ou fermées à l'aide de la gâchette placée sur la face inférieure. Cela permet à l'utilisateur de placer sa main dans un endroit plus sûr qu'un conducteur sous tension. La conception de la gâchette facilitera également l'ouverture des mâchoires en permettant de répartir la force nécessaire à l'ouverture.

Caractéristiques :

• Tension AC / DC jusqu'à 1000V (True RMS)
• Courant AC/DC jusqu'à 1000A (True RMS)
• Ah (Ampère heure)
• Courant d'appel (InRush)
• Puissance active, réactive et active dans les systèmes monophasés
• Puissance active, réactive et active dans les systèmes triphasés avec et sans neutre (neutre 3W ou 4W)
• Algorithme de calcul de la puissance triphasée dans les systèmes équilibrés ou déséquilibrés
• Mesure de l'énergie KWh
• Mesure des harmoniques de courant ou de tension jusqu'à 49ème
• Facteur de puissance / Cosphi
• Angle de déphasage
• THD% Distorsion harmonique totale
• Facteur de distorsion (DF)
• Facteur de crête (CF)
• Valeur de crête
• Filtre VFD
• Fonction de maintien avancée pour faire défiler les valeurs après qu'elles ont été verrouillées
• NCV (tension sans contact)
• Affichage Affichage à sept segments
• Hauteur des caractères Caractère principal de l'affichage : 11,5 mm
• Caractère de l'affichage secondaire : 7,2 mm
• Nombre de chiffres 4 chiffres
• Comptage maximum 9999 points pour V, I et P et 4000 points pour la résistance.
• L'indication hors échelle "OL" est affichée
• Indication de la polarité Le " ? " est affiché pour les valeurs négatives
• Alimentation Batterie 9V selon IEC6F22 IEC6LR61
• Consommation 14 mA en moyenne (sans rétro-éclairage) Autonomie de la batterie
• Autonomie de la batterie : environ 48 heures
• Sécurité électrique : Selon la norme IEC 61010?1 2010?06
• Catégorie de mesure CAT III 1000V CAT IV 600V
• Degré de pollution 2
• Haute tension (HV) 7,4 kV entre le boîtier et l'entrée - 4,26 kV entre le boîtier avec mâchoires et l'entrée
• Protection contre les intrusions IP 50 pour le boîtier IP 20 pour le terminal
• Selon la norme IEC 61010?1 2010?06
• CEM Compatibilité électromagnétique
• Emission IEC 61326 : 2012 Classe B
• Immunité IEC61326:2012 IEC61000?4?2 8 kV Décharge dans l'air 4 kV Décharge de contact IEC61000?4?3 3V/m
• Conditions environnementales Plage de température de fonctionnement de 0 à +55 °C - Plage de température de stockage ?20 °C +70 °C
• Humidité relative 0 à 75% sans condensation
• Altitude jusqu'à 2000m
• Configuration mécanique
• Dimensions 90mm(W) x 270mm (L) x 70mm(H)
• Poids 600 grammes environ, piles comprises

• Typologie : Pinces de courant
