Pilote de Moteur Double H-Bridge Haute Puissance avec Fonction Freinage pour Contrôleur Moteur DC
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !

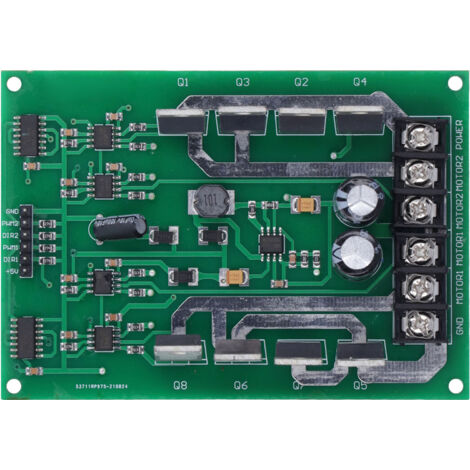

Ce module de commande pour deux moteurs CC est une solution de pilotage haute performance et polyvalente. Conçu sur un circuit imprimé (PCB) de qualité, il offre un contrôle précis et efficace pour une large gamme d'applications.
**Haute efficacité et puissance :** Ce module utilise l'énergie du moteur et de la batterie de manière optimale. Capable de supporter de fortes surcharges de courant, il peut atteindre un courant de crête impressionnant de 30A, avec un courant nominal de 15A. Il fonctionne avec une tension d'alimentation large, de 3V à 36V.
**Fonction de freinage intégrée :** Équipé d'une fonction de freinage matériel, le module peut arrêter le moteur rapidement et de manière très nette, assurant un contrôle dynamique précis.
**Conception électronique avancée pour des performances optimales :**
* Utilise deux puces de commande en demi-pont complètes pour minimiser les pertes par commutation et améliorer l'utilisation de la puissance.
* Intègre un condensateur bootstrap pour le transistor supérieur, garantissant une tension de commande suffisante pour améliorer la courbe d'accélération du moteur.
* La puce de commande MOSFET inclut les fonctions de freinage matériel et de récupération d'énergie.
**Contrôle PWM flexible :** Le pilote peut fonctionner avec un cycle de service PWM de 0% à 99%, permettant au moteur de recevoir exactement la tension d'entraînement nécessaire pour un contrôle en vitesse variable très fin.
**Connexions et commandes simples :**
* **Alimentation :** Connectez le positif de l'alimentation à POWER et le négatif à GND.
* **Moteurs :** Branchez vos deux moteurs CC respectivement sur les bornes MOTOR1 et MOTOR2.
* **Commandes de rotation :**
* Rotation avant : DIR=1, signal PWM sur l'entrée PWM.
* Rotation arrière : DIR=0, signal PWM sur l'entrée PWM.
* Frein de stationnement : DIR=X (n'importe quel état), PWM=0.
**Contenu de la livraison :**
* 1 x Module de commande pour moteurs.
Caractéristiques
- MarqueFATRD
- Longueur13 cm
- Largeur7 cm
- Hauteur5 cm
- CouleurMulticouleur
