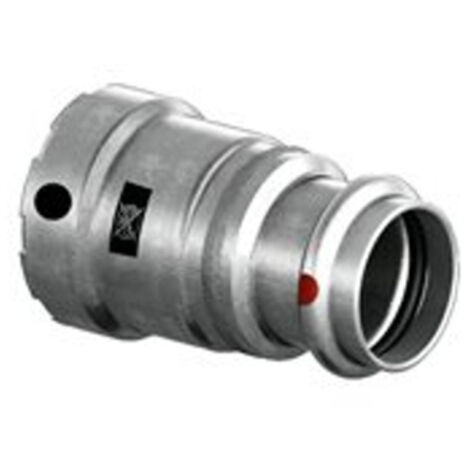

Viega Prestabo Megapress-Übergangsstück, DN 10, d 15mm Stahl unlegiert, Zink-Nickel-Beschichtung Modell 4213, 740207
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Viega Prestabo Megapress-Übergangsstück, DN 10, d 15mm Stahl unlegiert, Zink-Nickel-Beschichtung Modell 4213, 740207
VdS = VdS-Zulassung VdS = VdS-Zulassung
VdS = VdS-Zulassung VdS = VdS-Zulassung
Allgemein
Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus unlegiertem Stahl 1.0308. Außen galvanisch verzinkt (blau chromatiert). Pressverbinder zum Schutz des Dichtelements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dichtelementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
PP-ummanteltes Systemrohr aus unlegiertem Stahl 1.0308 (E235)
Außen galvanisch verzinkt (blau chromatiert). Außen mit einer Kunststoffummantelung Polypropylen (PP) in weiß (RAL 9001) ummantelt. Geeignet für Heizung-, Solar- und Kühlanlagen.
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Werkstoffe Verbinder
Stahl 1.0308
Allgemein
Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus unlegiertem Stahl 1.0308. Außen galvanisch verzinkt (blau chromatiert). Pressverbinder zum Schutz des Dichtelements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dichtelementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
PP-ummanteltes Systemrohr aus unlegiertem Stahl 1.0308 (E235)
Außen galvanisch verzinkt (blau chromatiert). Außen mit einer Kunststoffummantelung Polypropylen (PP) in weiß (RAL 9001) ummantelt. Geeignet für Heizung-, Solar- und Kühlanlagen.
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Werkstoffe Verbinder
Stahl 1.0308
Systemrohr aus unlegiertem Stahl 1.0308 (E235)
Außen galvanisch verzinkt (blau chromatiert). Geeignet für Heizung-, Solar- und Kühlanlagen.
Systemrohr aus unlegiertem Stahl 1.0215 (E220)
Außen und innen sendzimirverzinkt. Geeignet für Sprinkler- und Druckluftanlagen.
Dichtelemente
EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert
Betriebsbedingungen mit EPDM-Dichtelement
Betriebstemperatur max. 110 °C / 230 °F Betriebsdruck max. 1,6 MPa (PN 16) / 16 bar / 232 PSI
Systemrohr aus unlegiertem Stahl 1.0308 (E235)
Außen galvanisch verzinkt (blau chromatiert). Geeignet für Heizung-, Solar- und Kühlanlagen.
Systemrohr aus unlegiertem Stahl 1.0215 (E220)
Außen und innen sendzimirverzinkt. Geeignet für Sprinkler- und Druckluftanlagen.
Dichtelemente
EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert
Betriebsbedingungen mit EPDM-Dichtelement
Betriebstemperatur max. 110 °C / 230 °F Betriebsdruck max. 1,6 MPa (PN 16) / 16 bar / 232 PSI
- Anschluss: Prestabo
- Modell: 4213
- Material: Stahl unlegiert, Zink-Nickel-Beschichtung
- Anwendung: Stahlrohre, Prestabo
- VdS-Zulassung: nein
- DN: 10
- D: ⅜
- d: 15
- Z [mm]: 18
- L [mm]: 64
- Anschluss: Prestabo
- Modell: 4213
- Material: Stahl unlegiert, Zink-Nickel-Beschichtung
- Anwendung: Stahlrohre, Prestabo
- VdS-Zulassung: nein
- DN: 10
- D: ⅜
- d: 15
- Z [mm]: 18
- L [mm]: 64
Einsatzbereiche
- Geschlossene Kühl- und Heizungsanlagen
- Industrie- und Anlagenbau
- Sprinkleranlagen (sendzimirverzinktes Rohr)
- Druckluftanlagen (sendzimirverzinktes Rohr)
- Solaranlagen mit Flachkollektoren
- Solaranlagen mit Vakuumkollektoren (nur mit FKM-Dichtelement)
Einsatzbereiche
- Geschlossene Kühl- und Heizungsanlagen
- Industrie- und Anlagenbau
- Sprinkleranlagen (sendzimirverzinktes Rohr)
- Druckluftanlagen (sendzimirverzinktes Rohr)
- Solaranlagen mit Flachkollektoren
- Solaranlagen mit Vakuumkollektoren (nur mit FKM-Dichtelement)
- für Stahlrohre nach DIN ,EN ,10220/10255, Prestabo
- Stahl unlegiert, Zink-Nickel-Beschichtung
- Pressanschlüsse
Ausstattung
Dichtelemente EPDM, Schneidring, Trennringmit ,SC‑Contur- für Stahlrohre nach DIN ,EN ,10220/10255, Prestabo
- Stahl unlegiert, Zink-Nickel-Beschichtung
- Pressanschlüsse
Ausstattung
Dichtelemente EPDM, Schneidring, TrennringCaractéristiques
- MarqueVIEGA
- Longueur6.4 cm
- Hauteur2.9 cm
- Poids100 g
- Pression nominale (PN)16 bar
Questions fréquentes
L'équipement peut être utilisé avec des éléments d'étanchéité en EPDM à une température maximale de 110 °C et à une pression maximale de 1,6 MPa (16 bar).
Oui, cet équipement est conçu pour être utilisé dans des systèmes de chauffage, de refroidissement et des installations solaires.
Cet équipement est doté d'un système qui permet de détecter immédiatement les connexions non serties lors des tests d'étanchéité, assurant ainsi la sécurité de l'installation.
