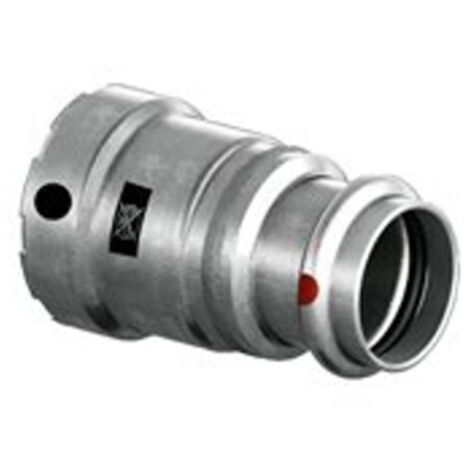

Viega Prestabo Megapress-Übergangsstück, DN 25, d 28mm Stahl unlegiert, Zink-Nickel-Beschichtung Modell 4213, 718800
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Viega Prestabo Megapress-Übergangsstück, DN 25, d 28mm Stahl unlegiert, Zink-Nickel-Beschichtung Modell 4213, 718800
VdS = VdS-Zulassung VdS = VdS-Zulassung
VdS = VdS-Zulassung VdS = VdS-Zulassung
Allgemein
Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus unlegiertem Stahl 1.0308. Außen galvanisch verzinkt (blau chromatiert). Pressverbinder zum Schutz des Dichtelements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dichtelementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
PP-ummanteltes Systemrohr aus unlegiertem Stahl 1.0308 (E235)
Außen galvanisch verzinkt (blau chromatiert). Außen mit einer Kunststoffummantelung Polypropylen (PP) in weiß (RAL 9001) ummantelt. Geeignet für Heizung-, Solar- und Kühlanlagen.
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Werkstoffe Verbinder
Stahl 1.0308
Allgemein
Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus unlegiertem Stahl 1.0308. Außen galvanisch verzinkt (blau chromatiert). Pressverbinder zum Schutz des Dichtelements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Die Presskraft liegt vor und hinter dem Dichtelementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
PP-ummanteltes Systemrohr aus unlegiertem Stahl 1.0308 (E235)
Außen galvanisch verzinkt (blau chromatiert). Außen mit einer Kunststoffummantelung Polypropylen (PP) in weiß (RAL 9001) ummantelt. Geeignet für Heizung-, Solar- und Kühlanlagen.
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Werkstoffe Verbinder
Stahl 1.0308
Systemrohr aus unlegiertem Stahl 1.0308 (E235)
Außen galvanisch verzinkt (blau chromatiert). Geeignet für Heizung-, Solar- und Kühlanlagen.
Systemrohr aus unlegiertem Stahl 1.0215 (E220)
Außen und innen sendzimirverzinkt. Geeignet für Sprinkler- und Druckluftanlagen.
Dichtelemente
EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert
Betriebsbedingungen mit EPDM-Dichtelement
Betriebstemperatur max. 110 °C / 230 °F Betriebsdruck max. 1,6 MPa (PN 16) / 16 bar / 232 PSI
Systemrohr aus unlegiertem Stahl 1.0308 (E235)
Außen galvanisch verzinkt (blau chromatiert). Geeignet für Heizung-, Solar- und Kühlanlagen.
Systemrohr aus unlegiertem Stahl 1.0215 (E220)
Außen und innen sendzimirverzinkt. Geeignet für Sprinkler- und Druckluftanlagen.
Dichtelemente
EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert
Betriebsbedingungen mit EPDM-Dichtelement
Betriebstemperatur max. 110 °C / 230 °F Betriebsdruck max. 1,6 MPa (PN 16) / 16 bar / 232 PSI
- Anschluss: Prestabo
- Modell: 4213
- Material: Stahl unlegiert, Zink-Nickel-Beschichtung
- Anwendung: Stahlrohre, Prestabo
- VdS-Zulassung: ja
- DN: 25
- D: 1
- d: 28
- Z [mm]: 19
- L [mm]: 77
- Anschluss: Prestabo
- Modell: 4213
- Material: Stahl unlegiert, Zink-Nickel-Beschichtung
- Anwendung: Stahlrohre, Prestabo
- VdS-Zulassung: ja
- DN: 25
- D: 1
- d: 28
- Z [mm]: 19
- L [mm]: 77
Einsatzbereiche
- Geschlossene Kühl- und Heizungsanlagen
- Industrie- und Anlagenbau
- Sprinkleranlagen (sendzimirverzinktes Rohr)
- Druckluftanlagen (sendzimirverzinktes Rohr)
- Solaranlagen mit Flachkollektoren
- Solaranlagen mit Vakuumkollektoren (nur mit FKM-Dichtelement)
Einsatzbereiche
- Geschlossene Kühl- und Heizungsanlagen
- Industrie- und Anlagenbau
- Sprinkleranlagen (sendzimirverzinktes Rohr)
- Druckluftanlagen (sendzimirverzinktes Rohr)
- Solaranlagen mit Flachkollektoren
- Solaranlagen mit Vakuumkollektoren (nur mit FKM-Dichtelement)
- für Stahlrohre nach DIN ,EN ,10220/10255, Prestabo
- Stahl unlegiert, Zink-Nickel-Beschichtung
- Pressanschlüsse
Ausstattung
Dichtelemente EPDM, Schneidring, Trennringmit ,SC‑Contur- für Stahlrohre nach DIN ,EN ,10220/10255, Prestabo
- Stahl unlegiert, Zink-Nickel-Beschichtung
- Pressanschlüsse
Ausstattung
Dichtelemente EPDM, Schneidring, TrennringCaractéristiques
- MarqueVIEGA ITALIA SRL
- Longueur7.7 cm
- Hauteur4.7 cm
- Poids180 g
- Pression nominale (PN)16 bar
Questions fréquentes
Oui, ce raccord est conçu pour des installations de chauffage et de refroidissement fermées. Il peut supporter une pression maximale de 16 bars et une température maximale de 110 °C avec des éléments d'étanchéité en EPDM.
Ce produit est équipé de la technologie SC-Contur, qui permet de détecter immédiatement les connexions non serties lors des tests d'étanchéité. Cela fonctionne dans des plages de pression spécifiques allant de 0,1 MPa à 0,65 MPa pour l'eau et de 22 hPa à 0,3 MPa pour l'air.
Oui, ce raccord est compatible avec des installations solaires, y compris celles utilisant des capteurs plans. Pour les installations avec des capteurs à vide, il est nécessaire d'utiliser des éléments d'étanchéité en FKM.
