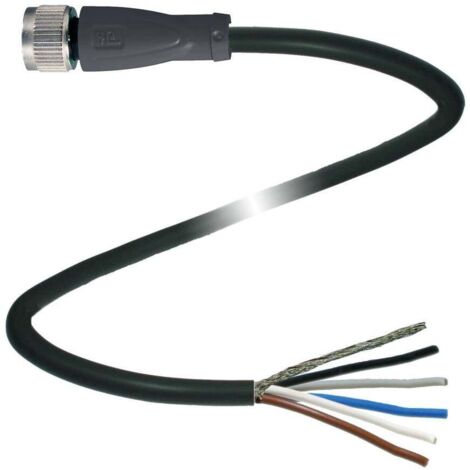

Pepperl+Fuchs 240004-100028 Connecteur confectionné pour capteurs/actionneurs 5 m Nombre de pôles: 5 1 pc(s)

Informations techniques

Codification : A
Coté A (Capteur / actionneur) : M12 femelle droit
Coté de raccordement B (capteur / actionneur) : extrémités ouvertes
Courant nominal : 4 A
Diamètre de câble : 6 mm
Indice de protection : IP67, IP68, IP69
Longueur de câble : 5 m
Materiau de la gaine : PUR
Nombre de pôles : 5
Tension nominale : 60 V/DC
Type de fermeture : à vis

Prise de câble M12 droite à codage A, 5 pôles, câble PUR noir, blindé, homologué UL, Adapté à la chaîne de remorquage, longueur : 5 m Ce texte a été traduit par une machine.

• Fonctionnalités

  • Données générales Connecteur 1 Connexion : femelle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 5 Codage : codage A.Connecteur 2 Raccordement : extrémité libre du câble Données électriques Tension de fonctionnement : max. 48 V AC / 60 V DCCourant de fonctionnement : max. 4 A Conformité Indice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101INFLAMMABILITÉ : UL 1581 , DIN EN 60332-2-2Sans halogène : DIN VDE 0472-815 Homologations et certificats Homologué UL : CURUS AWM 20549/10493 80°C 300 V FT2 (câble) Conditions ambiantes Température ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 80 °C (-40 °F) 176 °F) , Câble, mobile: -25... 80 °C (-13 °C) 176 °F) ,Degré de pollution : 3 Caractéristiques mécaniques Connecteurs Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100 Blindage : blindage posé sur le raccordINDICE DE PROTECTION : IP67 / IP68 / IP69Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 6 Diamètre de gaine : 6 mm Rayon de courbure : 10 x diamètre du câble, déplacé | 5 x diamètre du câble, fixé Siège de port de gaine : max. 60 N / 100 mm Couleur de la gaine : noir (similaire à RAL 9005) Nombre de conducteurs : 5 Section de câble : 0,34 mm 2 Couleur du fil : Ader 1 : marron | Ader 2 : blanc | Ader 3 : bleu | Ader 4 : noir | Ader 5 : gris Structure du câble : 42 x 0,1 mm Ø Blindage : tresse CU, étamée, 85 % de recouvrement Longueur : 5 m Symbole de câble : Li F 9Y C11Y 5 x 0,34Aptitude à la chaîne de remorquage Cycles de chaîne de remorquage : min. 2000000 Vitesse de déplacement : max. 3 m/s. Course de déplacement : max. 5 m Accélération : max . 5 m/s 2 matériaux Sans halogène : ouiConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Surface de contact : au Inflammabilité V-2Câble , Gaine : PUR à base de polyéther Isolation des fils : PP Résistance aux UV : oui Résistance chimique : bonne Résistance à l'huile : oui Résistance du lubrifiant de refroidissement : oui Résistance aux microbes : oui Résistance à l'hydrolyse : oui Inflammabilité FT2
