Oscilloscope Virtuel LHT00SU1 avec Générateur de Signaux et Analyseur Logique Multifonction

Bienvenue dans notre boutique !

Découvrez notre analyseur de signaux logiques USB multifonction, un outil polyvalent et compact pour tous vos besoins en électronique et en développement. Ce dispositif, de modèle LHT00SU1, combine plusieurs instruments de mesure en un seul appareil portable.

**Fonctionnalités principales :**

- **Oscilloscope à double entrée** : Fonctionne en mode mono-canal avec une fréquence d'échantillonnage maximale de 16 Msps et une bande passante analogique de 3 MHz.

- **Analyseur logique 8 canaux** : Permet l'analyse des signaux numériques et inclut une fonction d'enregistreur de données (Data Logger).

- **Oscilloscope à signaux mixtes (MSO)** : Combine les capacités de l'oscilloscope à 2 canaux et de l'analyseur logique 8 canaux pour une visualisation synchronisée des signaux analogiques et numériques.

- **Voltmètre double canal** : Pour mesurer les tensions.

- **Fréquencemètre** : Mesure la fréquence des signaux.

- **Générateur de fréquence** : Produit des signaux de différentes fréquences.

- **Contrôleur PWM** : Génère des signaux à modulation de largeur d'impulsion.

- **Contrôleur I2C** : Pour la communication via le protocole I2C.

- **Compteur d'impulsions/bords**.

- L'analyseur logique 8 canaux + 1 canal analogique prend en charge de nombreux protocoles : SPI, IIC (I2C), UART, SMBus, I2S, CAN, Parallèle, 1-Wire, PS/2, ainsi que des modes Recherche et Asynchrone.

**Spécifications détaillées :**

**Dimensions et Poids :**

- Dimensions : 10.4 cm x 5.5 cm x 3 cm (4.1 pouces x 2.2 pouces x 1.2 pouces)

- Poids : Environ 218 g (7.7 oz)

**Paramètres Analogiques (Oscilloscope) :**

- Nombre de canaux d'entrée : 2

- Canal d'échantillonnage : 1 (les deux canaux ne peuvent pas échantillonner simultanément à la fréquence maximale)

- Fréquence d'échantillonnage maximale : 16 MHz

- Bande passante analogique maximale : 3 MHz

- Plage de tension d'entrée : -10V à +10V

- Sensibilité : 78 mV

- Résolution verticale maximale : 256 niveaux

**Paramètres Numériques (Analyseur Logique) :**

- Nombre de canaux : 8

- Tension d'entrée : 0V à 5.3V

- Niveau bas d'entrée : < 0.8V

- Niveau haut d'entrée : > 1.4V

**Interface de Communication :**

- USB : USB 2.0 Haute Vitesse (480 Mbps)

**Configuration Système Requise :**

- Systèmes d'exploitation supportés : Windows 2000 / XP / Vista / 7 (32 bits)

- Processeur : Celeron 4 2.0G ou Pentium 4 1.8G (ou supérieur)

- Interface USB : Nécessite un port USB 2.0 Haute Vitesse. Non compatible avec USB 2.0 Full Speed ou USB 1.1.

- Mémoire RAM : 128 Mo ou plus

- Espace disque dur : 2 Go ou plus

- Logiciel : Nécessite l'installation de Microsoft .NET Framework 3.5 SP1.

- *Note importante pour Windows XP :* Vérifiez la présence du composant ".NET 3.5 SP1" sur votre ordinateur. S'il n'est pas installé, vous devez le télécharger et l'installer depuis le site web officiel de Microsoft.

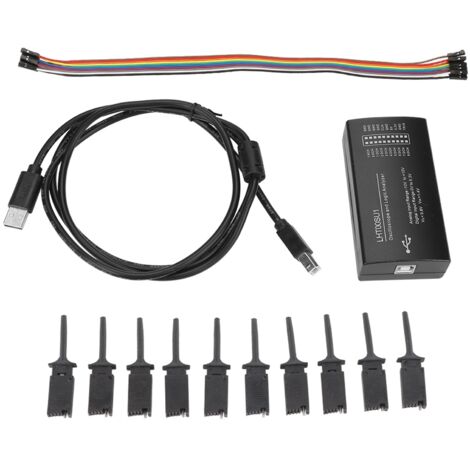

**Contenu du Colis :**

Vous recevrez un ensemble complet comprenant :

- 1 x Appareil principal (analyseur de signaux)

- 1 x Câble de test avec pinces crocodiles

- 1 x Câble de connexion USB

- 10 x Pinces de test (mini crochets)
