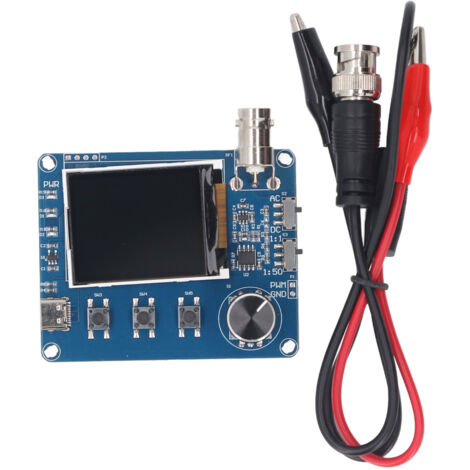

Oscilloscope simple avec écran LCD de 1,8 pouces, résolution de 10 bits, taux d'échantillonnage de 1 MHz, poche portable
Produit similaire livré par
'/%3E%3C/svg%3E)
MINKUROW Pistolet À Coulis De Ciment Pulvérisateur Mortier Pistolet De Moritier De Ciment De Chaux De Pompe, avec 4 Buses, pour Joint De Mortier, Mur De Pierre, Mur De Briques, Sols
34,99 €18
Vendu par Weytoll
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Caractéristiques:
1. [Oscilloscope simple] Se compose d'un circuit de traitement frontal analogique tl072, d'un circuit comparateur de fréquence lm393, d'un circuit microcontrôleur monopuce STM32f103C8T6, d'un circuit d'interaction homme-machine, d'un circuit d'alimentation.2. [Écran LCD de 1,8 pouces] Comprend un écran d'affichage couleur LCD de 1,8 pouces, affichant la forme du signal d'entrée, l'amplitude, la fréquence, affichant l'état de sortie du signal de forme d'onde carrée, la fréquence et le cycle de service.
3. [Interface d'entrée BNC] Interface d'entrée BNC de signal unidirectionnel, avec une résolution maximale de 10 bits et un taux d'échantillonnage de 1 MHz. Peut réaliser une commutation de couplage d'entrée AD ou DC, une commutation d'atténuation d'entrée 1:1 ou 1:50.
4. [Réglage du bouton] En tournant le bouton de réglage de la base de temps, ajustez le degré d'expansion du signal sur l'écran pour afficher des formes d'onde plus détaillées ou plus larges.
5. [Sortie de forme d'onde carrée] Sortie de signal de forme d'onde carrée unidirectionnelle, interface d'en-tête à 2,54 broches. Peut définir l'activation de la sortie PWM, la fréquence PWM, le cycle de service PWM via des boutons.
6. [Fonctionnalité extensible] Les utilisateurs peuvent implémenter toutes les fonctions de l'oscilloscope grâce à des exemples de codes et les développer.
Spécifications:
Type d'élément : Oscilloscope simpleMatériel : PCB
Caractéristiques :
1. Interface BNC, compatible avec les sondes d'oscilloscope générales
2. Les couplages AC et DC peuvent être commutés, les rapports d'atténuation 1:1 et 1:50 peuvent être commutés
3. Livré avec une sortie de signal de forme d'onde carrée, un cycle de service réglable, une fréquence et une activation, une amplitude de sortie 3,3 V, une plage de fréquence de sortie 1 KHZ ~ 8 KHZ, une plage de cycle de service de sortie 0 % ~ 97 %
4. Résolution 10 bits, taux d'échantillonnage de 1 MHz ; Plage de tension du signal d'entrée : ±5 V (mode d'atténuation 1:1), ±220 V (mode d'atténuation 1:50) ; Plage de fréquence du signal d'entrée 1KHZ ~ 100KHZ (exemple de code, si une plage de mesure plus grande est requise, l'exemple de code peut être modifié pour un développement secondaire)
5. Alimentation d'interface de TYPE C
6. Écran d'affichage couleur LCD de 1,8 pouces
7. Voyant d'alimentation intégré, voyant de sortie PWM
Liste de colis:
Forfait comprenant 1 x oscilloscope simple1 x câble de connexion
Caractéristiques
- MarqueWEYTOLL
- Longueur15 cm
- MatièresMétal
- Réf. ManoManoME214947352
- MMID296533547911
