Oscilloscope portatif HDS272S 70MHz, multimètre, Source de Signal, générateur de forme d'onde

Caractéristiques:

1. Oscilloscope + multimètre + générateur de forme d'onde de source de signal, multifonction en un, adapté à une utilisation en extérieur.
2. L'oscilloscope a une bande passante de 70 MHz, un taux d'échantillonnage de 250 MS/s, une profondeur de stockage de 8 K et un taux de rafraîchissement de la forme d'onde pouvant atteindre 10 000 wfrm/s, et prend en charge la mesure automatique.
3. Multimètre à 4 1/2 chiffres, prend en charge la tension standard, le courant, la résistance, la capacité, la diode, le test de continuité.
4. La source de signal adopte une fréquence de sortie de 25 MHz, un taux d'échantillonnage de 125 MS/s, une résolution verticale de 14 bits, prend en charge une sortie de 1 MΩ et 50 Ω.
5. Interface USB TYPE-C standard, prend en charge le chargement de la banque d'alimentation et la communication avec l'ordinateur hôte, écran LCD 3,5 pouces.

Spécifications:

Type d'élément : Oscilloscope portatif
Matériau : ABS
Couleur : Comme indiqué sur l'image
Paramètres de performance de l'oscilloscope :
Modèle HDS272S
Bande passante 70 MHz
Canal Double canal + source de signal monocanal < br>Taux d'échantillonnage en temps réel 250 MSa/s (canal unique), 125 MSa/s (double canal)
Mode d'échantillonnage Normal, échantillonnage de pointe
Profondeur de stockage 8K
Écran LCD 3,5 pouces
Taux de rafraîchissement de la forme d'onde 10000 wfrms/s
Couplage d'entrée DC,AC, mise à la terre
Résistance d'entrée 1MΩ±2%, en parallèle avec 16pF±10pF
Coefficient d'atténuation de la sonde 1X,10X,100X,1000X
Tension d'entrée maximale 400V (Valeur de crête DC+AC, impédance d'entrée 1 MΩ) (atténuation de la sonde 10:1)
Limitation de bande passante 20 MHz
Plage de base de temps 5 ns/div~500 s/div, système pas à pas 1~2~5
Vertical sensibilité 10 mV/div~10 V/div
Résolution verticale 8 bits
Réponse basse fréquence (-3 dB) ≤ 10 Hz sur BNC
Temps de montée (typique sur BNC) ≤ 5 ns
Type de déclenchement Déclencheur sur front
Méthode de déclenchement Automatique, normal, simple
Niveau de déclenchement ±4 divisions à partir du centre de l'affichage
Mesure automatique Fréquence, période, amplitude, maximum, minimum, moyenne, crête à crête
Mesure par curseur Différence de tension entre les curseurs (△V), différence de temps entre les curseurs (△T)
Interface de communication USB TYPE-C
Alimentation Polymère 18650x2 4400mAh (batterie intégrée) Paramètres de performance du multimètre :
Affichage numérique 4½ (Maximum affichage 20000)
Mesure de tension, courant, résistance, capacité, diode, marche-arrêt
Résistance d'entrée 10MΩ
Diode 0-2V
Nom de la fonction Plage Précision
Tension CC 200,00 mV ± (0,5 %+5 chiffres)
2,0000V/20,000V/200,00V ±(0,3%+3 chiffres)
1000,0V ±(0,5%+2 chiffres)
Tension CA 200,00mV/2,0000V/20,000V /200,00V ±(0,8%+5dig)
750,00V ±(1%+5dig)
Courant CC 20,000mA/200,00mA ±(1%+5dig)
10,000A ±(2,5%+2dig) )
Courant AC 20.000mA/200.00mA ±(1%+5dig)
10.000A ±(2.8%+5dig)
Résistance (Ω) 200.00Ω/2.0000kΩ/20.000kΩ/200.00kΩ/2.0000 MΩ ±(0,8%+3dig)
20.000MΩ ±(1%+3dig)
100.00MΩ ±(3%+3dig)
Capacité (F) 20.000nF/200.00nF/2.0000μF/20.000μF /200,00μF/2,0000mF ±(3,0%+10dig)
Réponse en fréquence (Hz) (40 - 1000) Hz Paramètres de performance de la source de signal :
Fréquence de sortie de la forme d'onde Onde sinusoïdale 0,1 Hz ~ 25 MHz
Onde carrée 0,1 Hz ~ 5 MHz
Onde en dents de scie 0,1 Hz ~ 1 MHz
Onde arbitraire 0,1 Hz ~ 5 MHz
Taux d'échantillonnage 125 MS/s
Canal 1
Amplitude de sortie 20 mVpp-5Vpp (haute résistance), 10 mVpp-2,5 Vpp (50Ω)
Longueur d'onde 8K
Résolution verticale 14 bits
Impédance de sortie 50Ω
Comment utiliser
1 : Obtenez le produit, appuyez et maintenez le bouton d'alimentation pendant 2 secondes pour l'allumer. .
2 : Connectez la sonde à l'oscilloscope.
3 : Ajustez d'abord certains paramètres de l'oscilloscope (ajustez avec précision en fonction de l'objet à mesurer).
4 : Mesure.

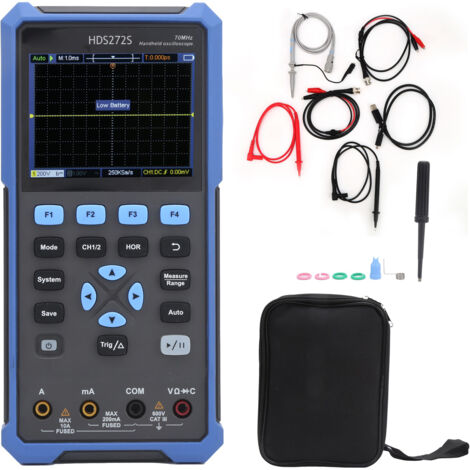

Liste de colis:

1 x oscilloscope portable

2 x BNC vers pince crocodile

1 x câble USB TYPE-C

2 x fils de test

< p>1 x stylo sonde

1 x sac

1 x stylo d'étalonnage

4 x anneaux en plastique

1 x couvercle en plastique< /p>

1 x aiguille en fer creux

1 x manuel d'instructions
