Oscilloscope portatif ET120M, Simulation numérique colorée, 120MHZ

Caractéristiques:

1. Trois modes de balayage de forme d'onde (auto, simple, normal), bande passante de forme d'onde jusqu'à 120 MHz, taux d'échantillonnage équivalent 500 MSps.
2. La forme d'onde à une touche Auto s'adapte automatiquement à l'écran, pas besoin d'ajuster les paramètres, les paramètres de forme d'onde peuvent être définis par vous-même.
3. Sortie de signal d'onde carrée à quatre vitesses de 1 kHz, 10 kHz, 100 kHz, 1 MHz, peut stocker 2500 formes d'onde.
4. L'oscilloscope portable prend en charge de nombreuses fonctions, telles que la navigation par vignettes, la suppression de formes d'onde, etc.
5. Matériau ABS, luminosité du rétroéclairage réglable de 1 à 8 niveaux, autonomie en veille jusqu'à 8 heures.

Spécifications:

Type d'article : Oscilloscope portable
Modèle : ET120M
Matériau : ABS
Alimentation : Batterie au lithium rechargeable 18650 2000 mA (batterie incluse)
Application : Mesure automatique de la puissance
Modèle ET120M Tension de test maximale 1X : 80 Vpp 10X : 800 Vpp
Nombre de canaux 1 Sortie de source de signal 1 KHz, 10 KHz, 100 KHz, 1 MHz
Taille de l'écran Écran couleur 2,4 pouces Prise en charge du mode de numérisation et Résolution d'écran 320 x 240 Prise en charge automatique en un clic de l'affichage Processus de stockage de formes d'onde TFT Stockez jusqu'à 2 500 formes d'onde - Bande passante de forme d'onde 120 MHz - Prise en charge de Wave Manager - Taux d'échantillonnage maximal 500 MSa/S - Précision de tension 10 % - Temps de montée < 3 nS - Précision de fréquence 1 % - Profondeur de stockage 12,8 div - Mesure Paramètres 12 types au total Résistance d'entrée 1 MΩ Capacité de la batterie 2000 mA Sensibilité verticale 50 mV ~ 100 V Autonomie en veille 8 heures Plage de base de temps 6 nS ~ 50 S Luminosité du rétroéclairage 1 ~ 8 niveaux réglables Mode de déclenchement Auto/Normal /Exigences de charge unique DC5V/1A/2A - Bord de déclenchement Bord montant/Bord descendant Taille du produitEnviron. 124 x 80 x 35 mm / 4,9 x 3,1 x 1,4 pouces
Méthode de couplage DC/AC

Comment utiliser:

1. Zoom sur la forme d'onde : appuyez sur la touche [MODE/OK] pour régler le clavier directionnel en mode zoom⊕, appuyez sur la touche bas [▼] pour zoomer verticalement sur la forme d'onde et appuyez sur la touche gauche [◀] pour zoomer. la forme d'onde horizontalement. 2. Réduisez la forme d'onde : appuyez sur la touche [MODE/OK] pour régler le clavier directionnel en mode zoom ⊕, appuyez sur la touche [▲] haut pour réduire la forme d'onde verticalement et appuyez sur la touche droite [▶] pour réduire la forme d'onde horizontalement. . 3. Déplacez la forme d'onde : appuyez sur la touche [MODE/OK] pour régler le clavier de direction en mode déplacement ☩, à ce moment, appuyez sur la touche de direction pour faire bouger la forme d'onde dans la direction correspondante. 4. Ajustez la tension de déclenchement : appuyez sur les touches de direction [▲] et [▼] dans le coin inférieur droit pour régler la tension de déclenchement. Notez que vous devez d'abord désactiver la fonction « Auto 50 % » et que la plage de base de temps est comprise entre 25 nS et 100 mS.

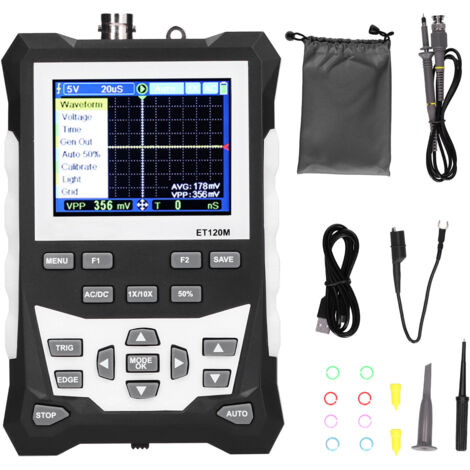

Liste de colis:

1 x oscilloscope

1 x ligne de données

1 x sonde d'oscilloscope

1 x fil de terre

1 x crochet de sonde

1 x embout réglable non inductif

8 x cercle de couleur

2 x capuchon de crochet de sonde

1 x manuel ET-120

1 x Manuel des accessoires

1 x Sac à outils

Remarque:

1. Lors de la mesure d'une tension inconnue, la poignée de la sonde doit d'abord être déplacée vers la position 10X pour éviter que l'oscilloscope ne soit brûlé en raison d'une tension d'entrée excessive. Ensuite, en fonction de la taille de la tension mesurée, déterminez s'il faut utiliser un engrenage 1X ou 10X2. La bande passante de la sonde 1X est de 5 MHz et la bande passante de la sonde 10X est de 100 MHz. Lors de la mesure de fréquences supérieures à 5 MHz, vous devez déplacer la poignée de la sonde en position 10X et l'oscilloscope doit également être réglé sur la position 10X. Parce que la ligne de sonde de l'oscilloscope a une capacité allant jusqu'à 100 ~ 300pF. Le signal sera considérablement atténué lorsqu'il atteindra l'extrémité d'entrée de l'oscilloscope via la sonde. La bande passante équivalente est de 5 MHz. Afin de correspondre à la capacité de la ligne de sonde, l'entrée de la ligne de sonde sera réduite d'un facteur 10 (la poignée est déplacée vers la plage 10X). À ce stade, la capacité peut être utilisée pour l'adaptation d'impédance et la bande passante est de 100 MHz. Notez que seules les sondes avec une bande passante de 100 MHz ou plus peuvent être utilisées
