Description générale

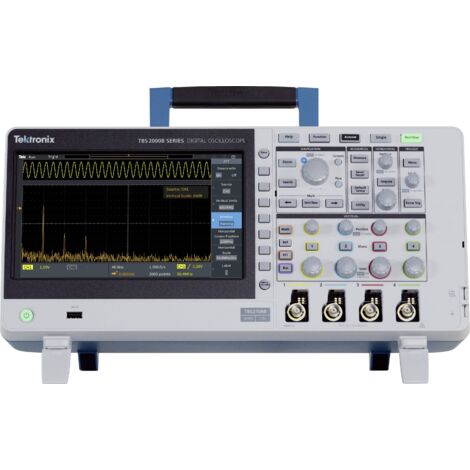

Les oscilloscopes de la série TBS2100B, comme le Tektronix TBS2104B, sont conçus pour capturer et afficher des signaux avec une bande passante de 100 MHz et un taux d'échantillonnage de 2 Géch/s. Ils sont équipés d'un écran TFT de 9 pouces (22,86 cm) qui permet une visualisation claire des formes d'onde. Avec une longueur d'enregistrement de 5 millions de points, cet oscilloscope facilite le débogage et la validation des conceptions électroniques. Il est entièrement compatible avec le logiciel de gestion de laboratoire TekSmartLab, idéal pour l'enseignement.Spécifications techniques
- Bande passante : 100 MHz
- Fréquence d'échantillonnage par canal : 2 Géch/s
- Résolution : 8 bits
- Affichage : Écran TFT 800 x 480, 9" (22,86 cm)
- Impédance d'entrée : 1 MΩ ± 0 %, 13 pF ± 1.5 pF
- Déviation verticale : 2 mV/DIV à 10 V/DIV
- Dimensions : Hauteur 201.5 mm, Largeur 412.8 mm, Longueur 128.1 mm
- Poids : 4080 g
- Alimentation : 230 V/AC
- Borne d'entrée : DC, AC ou GND
Compatibilité et accessoires
- Nombre d’entrées analogiques max. : 4
- 10 sondes passives (une par canal analogique)
- Câble d'alimentation
- Mode d’emploi
- Consignes de sécurité
Utilisation
Ce modèle est conçu pour analyser les signaux de manière simple et sécurisée, avec des curseurs sur forme d'onde et 32 mesures automatiques, chacune accompagnée de conseils d'information pour les utilisateurs.Autres informations
Ce texte a été traduit par une machine.
