Informations produit

Description

Description générale

Le ZOYI ZT-702S est un oscilloscope numérique portable multifonctionnel qui combine les fonctionnalités d'un oscilloscope et d'un multimètre numérique. Avec une bande passante de 10 MHz et un taux d'échantillonnage en temps réel de 48 MSa/s, cet instrument est idéal pour des applications variées telles que l'entretien automobile, la détection de puissance et les mesures rapides sur site. Il est conçu pour être facile à utiliser grâce à un interrupteur à clé et un écran LCD couleur IPS de 2,8 pouces avec rétroéclairage.

Spécifications techniques

Bande passante : 10 MHz

Canal : 1

Taux d'échantillonnage en temps réel : 48 MSa/s

Résistance d'entrée : 1 MΩ, @16pf

Max. tension d'entrée : 150 V (crête DC + AC)

Dimensions : 177 * 89 * 40 mm

Poids : 352 g

Batterie : rechargeable intégrée de 3,7 V 2000 mAh

Température de fonctionnement : 0 ~ 40 ℃

Humidité de fonctionnement : <80 %

Température de stockage : -20 ~ 60 ℃

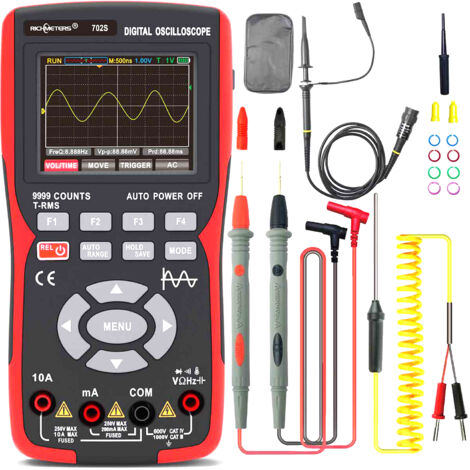

Compatibilité et accessoires

1 * multimètre oscilloscope

1 * paire de cordons de test

1 * sonde de température

1 * sonde oscillométrique

1 * câble de type C

1 * sac à fermeture éclair

1 * manuel (anglais)

Installation

Pour utiliser le ZOYI ZT-702S, connectez les sondes appropriées aux ports de mesure, puis allumez l'appareil à l'aide de l'interrupteur à clé. Assurez-vous que la batterie est chargée pour un fonctionnement optimal.

Utilisation

Ce multimètre oscilloscope peut mesurer la tension AC/DC, le courant, la résistance, la capacité, la fréquence, la température, la continuité et effectuer des tests de diode. Il permet également d'enregistrer et d'afficher les formes d'onde mesurées en appuyant sur le bouton "Hold&save". Les données peuvent être transférées sur un ordinateur via le câble USB Type-C pour une analyse plus approfondie.

Autres informations

Matériau : ABS + TPE

Affichage : 9999 points

Véritable RMS : oui

Rétroéclairage : oui

Indication de batterie faible : oui

Mise hors tension automatique : 15/30/60/120 minutes

Taux de mise à jour : 3 fois/seconde

Caractéristiques

Marque
NANNIGR
Longueur
17.7 cm
Largeur
8.9 cm
Hauteur
4 cm
Tension électrique
150 V

Questions fréquentes

La résistance d'entrée de cet appareil est de 1 MΩ avec une capacité de 16 pF. Cette caractéristique permet de minimiser l'impact sur le circuit mesuré, garantissant des lectures précises sans perturber le fonctionnement normal des composants.

L'appareil peut mesurer une tension d'entrée maximale de 150 V, que ce soit en courant continu ou alternatif. Cela le rend adapté pour des applications variées, y compris l'entretien automobile et la détection de puissance.

Les données mesurées peuvent être transférées sur un ordinateur via un câble USB Type-C. Cela permet une analyse plus approfondie des formes d'onde et des mesures effectuées.

Réponses générées par IA à partir des informations vendeur

Oscilloscope numérique portable ZOYI ZT-702S 10MHz 1CH
