Oscilloscope numérique portable HDS272S 70MHz 2CH

Fonctionnalité:

1. Instrument de test portable polyvalent : fonction oscilloscope portable + fonction multimètre numérique + générateur de forme d'onde, instrument de test portable multifonctionnel intégré 3 en 1. Un interrupteur à clé facile à utiliser, taille compacte avec support de support pour l'entretien extérieur, la mesure rapide sur site, l'entretien automobile, la détection de puissance, etc.
2. Conception ergonomique : écran LCD couleur haute résolution et contraste élevé de 3,5 pouces ; Haute fiabilité avec fonction d'auto-étalonnage ; SCPI pris en charge via l'interface USB Type-C, vous pouvez analyser et imprimer les données de l'oscilloscope. 2 batteries au lithium de 2200 mAh, consommation d'énergie inférieure à 3 W, peuvent fonctionner en continu pendant environ 6 heures ; Câble USB Type-C inclus pour un chargement pratique.
3. Fonction principale de l'oscilloscope numérique : entrée à 2 canaux, bande passante de 70 MHz, taux d'échantillonnage en temps réel de 250 MSa/s, longueur d'enregistrement maximale de 8 K. Fonction de mesure du curseur ; Plusieurs fonctions de mesure automatique ; Fonction XY ; Fonction de réglage automatique à une clé, facile à détecter et à déboguer.
4. Multimètre numérique portatif : le multimètre RMS véritable à plage automatique de 20 000 points avec fonction de maintien peut être utilisé pour mesurer la tension standard, le courant, la résistance, la diode, la capacité et le test de continuité, facile à détecter et à déboguer. Tension d'entrée maximale AC 750 V, DC 1000 V ; L'entrée indépendante du multimètre et de l'oscilloscope prend en charge la fonction de mesure relative.
5. Générateur de forme d'onde : sortie de fréquence maximale de 25 MHz, résolution de 0,1 Hz ; Résolution verticale de 14 bits, taux d'échantillonnage élevé de 125 MSa/s ; Longueur de forme d'onde 8K, amplitude de sortie maximale de 5Vpp. Sortie sinusoïdale, carrée, rampe, impulsion et formes d'onde spéciales intégrées.

Spécification:

Caractéristiques:
Instrument de test portable polyvalent : fonction oscilloscope portable + fonction multimètre numérique + générateur de forme d'onde, instrument de test portable multifonctionnel intégré 3 en 1. Un interrupteur à clé facile à utiliser, taille compacte avec support de support pour l'entretien extérieur, la mesure rapide sur site, l'entretien automobile, la détection de puissance, etc.
Conception ergonomique : écran LCD couleur haute résolution et contraste élevé de 3,5 pouces ; Haute fiabilité avec fonction d'auto-étalonnage ; SCPI pris en charge via l'interface USB Type-C, vous pouvez analyser et imprimer les données de l'oscilloscope. 2 batteries au lithium de 2200 mAh, consommation d'énergie inférieure à 3 W, peuvent fonctionner en continu pendant environ 6 heures ; Câble USB Type-C inclus pour un chargement pratique.
Fonction principale de l'oscilloscope numérique : entrée à 2 canaux, bande passante de 70 MHz, taux d'échantillonnage en temps réel de 250 MSa/s, longueur d'enregistrement maximale de 8 K. Fonction de mesure du curseur ; Plusieurs fonctions de mesure automatique ; Fonction XY ; Fonction de réglage automatique à une clé, facile à détecter et à déboguer.
Multimètre numérique portatif : le multimètre RMS à plage automatique de 20 000 points avec fonction de maintien peut être utilisé pour mesurer la tension standard, le courant, la résistance, la diode, la capacité et le test de continuité, facile à détecter et à déboguer. Tension d'entrée maximale AC 750 V, DC 1000 V ; L'entrée indépendante du multimètre et de l'oscilloscope prend en charge la fonction de mesure relative.
Générateur de forme d'onde : sortie de fréquence maximale de 25 MHz, résolution de 0,1 Hz ; Résolution verticale de 14 bits, taux d'échantillonnage élevé de 125 MSa/s ; Longueur de forme d'onde 8K, amplitude de sortie maximale de 5Vpp.  Sortie sinusoïdale, carrée, rampe, impulsion et formes d'onde spéciales intégrées.
Spécification:
Marque : OWON
Modèle : HDS272S
Fonction : oscilloscope + multimètre + générateur de forme d'onde
Prise : US/EU/UK (en option)
Batterie: batterie au lithium 2*2200 mAh
Méthode de chargement : USB Type-C
Taille du produit: 198*96*38mm
Poids du produit : env. 0,6 kg (appareil principal, sans batterie)
Spécifications de l'oscilloscope :
Bande passante : 70 MHz
Limite de bande passante (typique) : 20 MHz
Canaux : Oscilloscope 2 CH + Générateur 1 CH
Taux d'échantillonnage : 250 MSa/s
Durée de l'enregistrement : 8K
Résolution verticale : 8 bits
Modèle d'acquisition : normal, détection de crête
Écran : LCD de 3,5 pouces
Taux de rafraîchissement de la forme d'onde : 10 000 wfrms/s
Couplage d'entrée : CC, CA et terre
Impédance d'entrée : 1 MΩ ± 2 %, en parallèle avec 16 pF ± 10 pF
Facteurs d'atténuation de la sonde : 1X, 10X, 100X, 1000X
Max. Tension d'entrée : 400 V (DC+AC, PK-PK, impédance d'entrée 1 MΩ) (atténuation de la sonde 10:1)
Échelle horizontale : 5ns/div - 500s/div, pas de 1 - 2 - 5
Sensibilité verticale : 10 mV/div - 10 V/div
Type de déclenchement : Bord
Modes de déclenchement : Auto, Normal, simple
Mesure automatique : fréquence, période, amplitude, maximum, minimum, moyenne, PK-PK
Interface de communication : USB Type-C
Multimètre (standard) :
Max. Résolution : 20 000 points
Mode de test : test de tension, de courant, de résistance, de capacité, de diode et de continuité
Impédance d'entrée : 10 MΩ
Tension d'entrée maximale : AC 750 V, DC 1000 V.
Courant d'entrée maximum : CC : 10 A CA : 10 A.
Diodes : 0 - 2 V
Générateur de forme d'onde :
Canal : 1-CH
Résolution verticale : 14 bits
Longueur de la forme d'onde : 8K
Taux d'échantillonnage : 125 MSa/s
Sortie de fréquence :
    Sinusoïdal : 0,1 Hz - 25 MHz
    Carré : 0,1 Hz - 10 MHz
    Rampe : 0,1 Hz - 1 MHz
    Impulsion : 0,1 Hz - 5 MHz
    Arbitraire : 0,1 Hz - 5 MHz
Plage d'amplitude : 20 mVpp-5Vpp
Impédance de sortie : 50 Ω

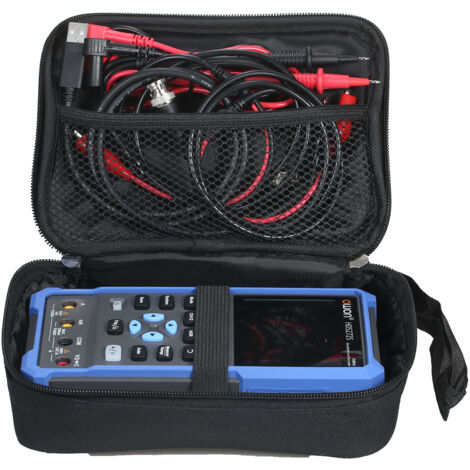

Liste de colisage:
1 * multimètre oscilloscope numérique portable
1 * Guide rapide
1 * câble USB
1 * sonde Adjust
1 * fil multimètre
1 * sac souple
1 * tournevis
1 * sonde
1 * BNC vers pince crocodile

Liste des paquets :

1 * multimètre oscilloscope numérique portable
1 * Guide rapide
1 * câble USB
1 * sonde Adjust
1 * fil multimètre
1 * sac souple
1 * tournevis
1 * sonde
1 * BNC vers pince crocodile
