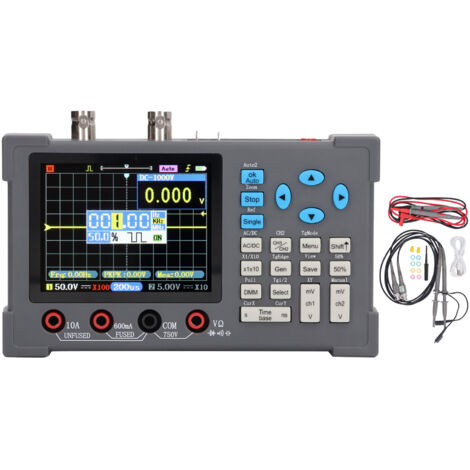

Oscilloscope numérique 3 en 1, générateur de Signal multimètre 120M 250MSa/s, affichage 3,2 pouces, 2 canaux

Caractéristiques:

1. 3 en 1 Conception avec écran IPS: Ce produit intègre l'oscilloscope numérique, le multimètre et le générateur de signaux en un seul appareil. 3,2 pouces Écran d'affichage IPS transparent, affichage complet de vue de haute sensibilité, la forme d'onde du canal 2 peut être réglée sur vert, cyan, violet.
2. Générateur de signal: générateur de signal de forme d'onde intégré, capable de sortir de l'onde sinusoïdale, de l'onde carrée, de l'onde triangulaire, etc. L'amplitude de tension est de 2,5 V, la fréquence est réglable entre 0-2MHz et le cycle de service d'onde carré est réglable entre 1% et 99%.
3. Multimètre élevé précis: multimètre de valeur effective intégrée, étalonnage rapide des logiciels de support. Capable de tester la tension CC CC, le courant CC CA, la résistance, la capacité, la diode et OFF. Lors de la mesure de la basse tension, de la résistance, de la continuité, l'oscilloscope et les fonctions multimètres peuvent être utilisés simultanément.
4. Oscilloscope numérique: oscilloscope à double canal, avec une bande passante de 120 MHz, et une bande passante en mode double canal a réduit de moitié à 60 MHz. Le taux d'échantillonnage est de 250 msa / s. Avec une fonction de déclenchement parfaite de la photo automatique, normale. Sensibilisation et réglage de la base de temps de prise en charge, réglage automatique du mode, analyse de la forme d'onde à double canal, mesure du curseur, forme d'onde de référence, spectre FFT, forme d'onde de référence, enregistrement et visualisation de la forme d'onde. Équipé en mode à double canal, il peut mesurer et afficher simultanément deux formes d'onde de signal pour la comparaison et l'analyse des formes d'onde.
5. Sensibilité et base de temps: l'oscilloscope détectera automatiquement le signal et ajustera la plage. Ajustement manuel de support des formes d'onde dans les directions verticales et horizontales. La sensibilité verticale représente la tension dans la direction verticale, qui est ajustée par les boutons MV et V pour s'adapter à différentes tensions. La base de temps représente le temps dans la direction horizontale. Des ajustements peuvent être effectués via les boutons S et NS pour s'adapter à différentes fréquences. En mode stop, l'utilisateur peut déplacer la forme d'onde à gauche et à droite.
6. Deux modes de réglage automatique: prend en charge un bouton des modes automatiques automatiques et automatiques complets, permettant une détection rapide et un affichage des formes d'onde sans opérations complexes. En mode entièrement automatique, un fonctionnement automatique continu peut être réalisé sans boutons. Le mode XY est un système d'imagerie formé en combinant les formes d'onde de deux canaux, couramment utilisés pour afficher la différence de phase ou la relation de fréquence entre deux signaux. Prend en charge les mesures de curseur X et Y.
7. Autres fonctions: FFT est un algorithme qui transforme les formes d'onde du domaine temporel en domaines de fréquence, qui peuvent être utilisés pour analyser les composants de fréquence dans les formes d'onde. Prend en charge les écrans linéaires et logarithmiques. Prend en charge les formes d'onde de référence de verrouillage, affichant la forme d'onde actuelle statiquement sur l'écran, tandis que la forme d'onde dynamique continue de mettre à jour normalement. Et peut être utilisé pour la référence et la comparaison entre plusieurs formes d'onde. Enregistrez la forme d'onde d'écran en 1 clic et entrez la page de navigation d'image. Vous pouvez cliquer sur la vignette pour l'observation en plein écran ou supprimer à volonté des images de forme d'onde inutiles. Utilisez un transformateur d'isolement et une puce d'optocoupleur d'isolement pour isoler le multimètre de l'oscilloscope, il n'est donc pas nécessaire de se soucier des problèmes de câblage de la terre commun. Lors de la mesure de haute tension, un multimètre et un oscilloscope ne peuvent pas être utilisés simultanément.

Spécifications:

Type d'élément : Oscilloscope numérique
Modèle : DSO3D12
Canal : 2
Taille de l'écran : 3,2 pouces
Taux d'échantillonnage : 250 MSa/s
Bande passante : 120 Mhz
Échantillonnage équivalent : 500 M
Temps de montée : Profondeur de stockage : 128 K
Impédance : 1 M Ω
Base de temps : 5 ns-10 s
Sensibilité : 10 mV/div - 10 V/div.
Tension maximale : ± 40 V (x1), ± 400 V (x10)
Mode de déclenchement : Auto, Normal, Simple
Type de déclenchement : Montée, Chute
Mode d'affichage : YT, Rouleau
Durée : Aucun, 1s, ∞
Couplage : AC, DC
Automatique : Prise en charge
Mesure : 14 types
Test DC : ± 2 %
Mode XY : Prise en charge
Capture d'écran : Prise en charge
br>Fréquence : ± 0,01 %
Fréquence unique : Prise en charge
FFT : Prise en charge
Amplificateur de forme d'onde de sortie : 2,5 V ± 0,05
Fréquence de sortie de forme d'onde : 5 MHz pour le péché, 1 MHz pour les autres.
Langue : CN, EN
Chargeur : TYPE C 5V
Courant de charge : 700 mA
Type de batterie : 1 x batterie au lithium rechargeable, 2500 mah. Livré avec batterie intégrée.
Multimètre :
Tension CC : 600 mV, 6,00 V, 60,0 V, 600 V, 750 V, ± (0,5 %+3)
Tension CA : 600 mV, 6,00 V, 60,0 V, 600 V, ± (1 % +3)
Courant DC : 600 mA, 10A, ± (2 %+5)
Courant AC : 600mA, 10A, ± (3%+5)
Description du courant : trou de 600 mA avec fusible 1A, 10A trou sans fusible. Résistance : 600,0Ω ± (1,5%+3), 6,000kΩ, 60,00kΩ, 600,0kΩ ± (1%+3), 6,000ΜΩ ± (1,5%+5), 60,00ΜΩ ± (3%+3) . Capacité : 60,00 nF, 600,0 nF, 6,000 μF ± (5 % + 5), 60,00 μF, 600,0 μF ± (10 % + 5). Diode : 0,0 V ~ 3,3 V, affichage OL au-dessus de 3,3 V.
Continuité : Son à 50 Ω et moins.

Liste de colis:

1 x oscilloscope numérique

2 x ligne de test

2 x ligne de test haute tension

11 x accessoire

1 x Câble USB

2 x manuel d'utilisation
