Oscilloscope multimètre Générateur de formes d'onde 70 MHz monocanal 250 MS/s Oscilloscope numérique 3 en 1 avec écran LCD 3,5 pouces 320 x 240

Description générale

Cet oscilloscope numérique 3-en-1 (oscilloscope + multimètre + générateur de formes d'onde) est un outil de test électronique portable et polyvalent. Avec une bande passante de 70MHz, un taux d'échantillonnage de 250MSa/s et un écran LCD de 3,5 pouces, il allie précision, praticité et efficacité pour le dépannage sur site, la maintenance et les mesures de signaux électroniques.

Caractéristiques

1. Triple fonctionnalité
   • Intègre oscilloscope, multimètre et générateur de formes d'onde dans un seul appareil compact et léger, éliminant le besoin de transporter plusieurs instruments.
   • Batterie rechargeable intégrée pour une utilisation prolongée sans fil.
   • Générateur de formes d'onde : fréquence maximale de 100kHz, capable de produire des ondes sinusoïdales, rectangulaires, en dents de scie et des impulsions.

2. Mesure précise
   • Bande passante de 70MHz et taux d'échantillonnage en temps réel de 250MSa/s, avec un taux de rafraîchissement de forme d'onde allant jusqu'à 10000 wfms/s pour capturer les signaux rapides sans perdre de détails.
   • Idéal pour le dépannage de circuits électroniques, le service sur site et la maintenance, affichant clairement les formes d'onde des signaux.

3. Fonction double indépendante et isolée
   • Oscilloscope et multimètre sont électriquement isolés, permettant des mesures simultanées de valeurs de signaux et de formes d'onde pour améliorer l'efficacité du travail.
   • Les deux fonctions peuvent être utilisées séparément sans interférence, avec une commutation facile pour visualiser les données de mesure.

4. Réglages automatiques et modes de mesure multiples
   • Fonction de réglage automatique pour simplifier l'utilisation, avec prise en charge de la mesure par curseur et du mode de balayage lent pour le monitoring à long terme des tendances de signaux.
   • Mesures multiples : tension DC/AC, résistance, capacité, etc., pour répondre à divers scénarios d'application.

5. Expérience d'utilisation intuitive et pratique
   • Écran LCD couleur haute résolution de 3,5 pouces (320×240) pour une visualisation claire des données.
   • Interface USB Type-C pour transférer les images de formes d'onde et les données vers un ordinateur pour une analyse ultérieure, améliorant l'efficacité du travail.


Spécifications

• Oscilloscope : Bande passante 70MHz, 1 canal, taux d'échantillonnage 250MSa/s, profondeur de stockage 4K/8K, écran 3,5" (320×240)
• Multimètre : Mesures de tension, courant, résistance, capacité, continuité, diode ; tension maximale AC 750V / DC 1000V, courant maximal 10A
• Générateur de formes d'onde : Fréquence 10Hz~100kHz (impulsion : 10Hz~10kHz), amplitude 1Vpp ou 2,5Vpp
• Alimentation : 2 batteries lithium 3,7V
• Dimensions : 19,8×9,6×3,8cm / 7,8×3,78×1,5 pouces

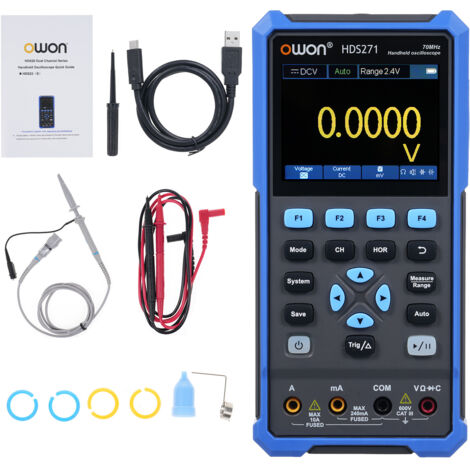

Liste d'emballage

• 1 × Oscilloscope 3-en-1
• 1 × Sonde de calibration
• 2 × Sondes de test multimètre
• 1 × Sonde d'oscilloscope
• 1 × Câble de données USB
• 1 × Manuel d'instructions
• 1 × Accessoires divers

Utilisation

1. Installez les sondes adaptées à la mesure souhaitée (oscilloscope, multimètre ou générateur de formes d'onde).
2. Sélectionnez la fonction et les paramètres de mesure via l'écran tactile.
3. Effectuez la mesure et visualisez les données sur l'écran, ou transférez-les via USB pour analyse.
4. Après utilisation, éteignez l'appareil et rechargez la batterie si nécessaire.
