Oscilloscope portatif VOLTCRAFT DSA-3100 100 MHz 2 canaux 500 Méch/s 8 kpts 8 bits appareil manuel, fonctions multimètr

Oscilloscope :
Largeur de bande : 100 MHz, 2 canaux
Max. Taux d'échantillonnage de 500 MSA/s.
Longueur d'enregistrement max : 8 K
10000 WFMS/s Taux de mise à jour
Interface USB-C®, prise en charge des banques d'alimentation, de la connexion au logiciel PC et de la fonction d'auto-étalonnage

Multimètre :
CATII 1000 V
20000 points
Automatique de zone
True RMS
Fonctions de mesure - tension, courant, résistance, test de diodes, test de mise en marche/arrêt, Essai de continuité
Fonction de conservation
Fonction de mesure relative

Analyseur spectral :
Gamme de fréquences de 9 kHz à 3 GHz
Fréquence 100 Hz
Max. Tension d'entrée c.c. : 50 Vc.c.
+ DANL : (atténuation d'entrée 0 dB, PA OFF, bande passante de résolution 100 kHz, normalisation à 1 Hz, 20°C - 30°C)
10 MHz à 2 GHz -130 dBm (typique), ＜-120 dBm
2 GHz à 3 GHz -125 dBm (typique), ＜-115 dBm

Informations techniques

Alimentation en tension (détails) : DC 5 VDC, 2 A.
Bande passante : 100 MHz
Borne d'entrée : AC, terrain
Catégorie de mesure (LOV) : CAT II
Dimensions produit, hauteur : 96 mm
Dimensions produit, largeur : 38 mm
Données techniques complémentaires : Oscilloscope : Largeur de bande : 100 MHz, 2 canaux Max. Taux d'échantillonnage de 500 MSA/s. Longueur d'enregistrement max : 8 K 10000 WFMS/s Taux de mise à jour Interface USB-C®, prise en charge des banques d'alimentation, de la connexion au logiciel PC et de la fonction d'auto-étalonnage Multimètre : CATII 1000 V 20000 points Automatique de zone True RMS Fonctions de mesure - tension, courant, résistance, test de diodes, test de mise en marche/arrêt, Essai de continuité Fonction de conservation Fonction de mesure relative Analyseur spectral : Gamme de fréquences de 9 kHz à 3 GHz Fréquence 100 Hz Max. Tension d'entrée c.c. : 50 Vc.c. + DANL : (atténuation d'entrée 0 dB, PA OFF, bande passante de résolution 100 kHz, normalisation à 1 Hz, 20°C - 30°C) 10 MHz à 2 GHz -130 dBm (typique), ＜-120 dBm 2 GHz à 3 GHz -125 dBm (typique), ＜-115 dBm
Déviation verticale : 10 mV/DIV à 10 V/DIV
Emballage sans plastique : Emballage sans plastique
Fréquence d'échantillonage par canal : 500 Méch/s
Impédance d'entrée : 1 MΩ±2%, parallel zu 16 pF±10 pF
Interfaces (composants) : 1 x USB 2.0 Device
Longueur : 198 mm
Nombre d’entrées analogiques max. : 2
Plage de tension d'entrée : MAX. 400 V (DC + AC, PK - PK)
Poids : 0.6 kg
Profondeur de mémoire par canal : 8 kpts
Résolution (système de mesure) : 8 bits
Spécificités de l'oscilloscope : appareil manuel, fonctions multimètre, analyseur de spectre
Taille de l'écran : 8.89 cm
étalonné : d'usine (sans certificat)

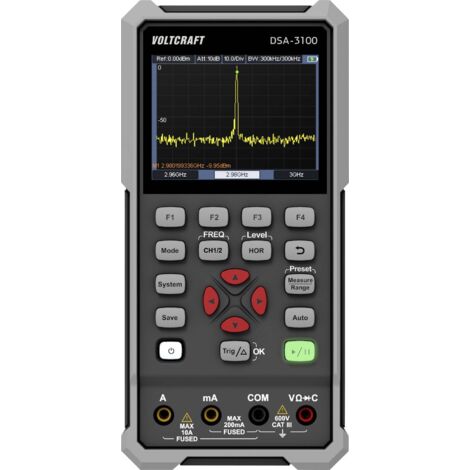

Oscilloscope numérique avec triple fonction L'oscilloscope numérique VOLTCRAFT DSA-3100 est conçu pour une utilisation mobile : maniable et robuste, doté d'une protection de bord maniable, il est le compagnon idéal pour répondre aux exigences les plus diverses. Les boutons antidérapants facilitent l'utilisation, l'écran couleur LCD clair de 8,89 cm (3,5 pouces) facilite l'évaluation sur place. Fonction 1 : Oscilloscope Le DSA-3100 offre deux canaux avec une bande passante de 100 MHz, un débit d'échantillonnage maximal de 500 MS/s et une longueur d'enregistrement 8K. Le taux de mise à jour est de 10000 WFMS/s. L'interface USB-C® intégrée prend en charge les banques d'alimentation ainsi que la connexion logicielle et la fonction d'auto-étalonnage du PC. Fonction 2 : multimètre Le multimètre peut être utilisé dans la catégorie de mesure CATII 1000 V pour les essais de continuité, les mesures de tension, de courant, de résistance, de fonction de diodes ainsi que les tests de mise en marche et de désactivation. Des mesures relatives sont également possibles. Les fonctions Hold et Auto facilitent les processus de travail et TRMS assure des valeurs de mesure fiables. L'écran dispose de 20.000 points. Fonction 3 : Analyseur spectral L'analyseur spectral du VOLTCRAFT DSA-3100 fonctionne dans la gamme de fréquences 9 à 3 GHz avec une résolution de fréquence de 100 Hz. La tension d'entrée DC maximale est de 50 VDC. Le niveau de bruit moyen, qui désigne la sensibilité d'un analyseur spectral, est indiqué comme niveau de bruit de moyenne affichée (DANL) - sur le VOLTCRAFT DSA-3100 de 10 MHz à 2 GHz -130 dBm (typique), ＜-120 dBm et 2 GHz à 3 GHz -125 dBm (typique), ＜-115 dBm. Nombreux accessoires Outre l'oscilloscope numérique, le pack de livraison comprend un câble USB, deux pointes de contrôle, le réglage de la pointe de contrôle, une paire de conducteurs de test multimètre (en rouge et noir), un CD avec logiciel et manuel d'utilisation ainsi qu'une poche de transport pratique. En outre, un guide de démarrage rapide et une fiche de données de sécurité sont fournis. Ce texte a été traduit par une machine.

Points forts

• Oscilloscope 3 en 1, multimètre et analyseur de spectre
• Écran LCD couleur 8,89 cm (3,5 pouces) (320 x 240 pixels)
• Interface USB-C®

  Fonctionnalités

  • Oscilloscope : Largeur de bande : 100 MHz, 2 canaux Max. Taux d'échantillonnage de 500 MSA/s. Longueur d'enregistrement max : 8 K 10000 WFMS/s Taux de mise à jour Interface USB-C®, prise en charge des banques d'alimentation, de la connexion au logiciel PC et de la fonction d'auto-étalonnage Multimètre : CATII 1000 V 20000 points Automatique de zone True RMS Fonctions de mesure - tension, courant, résistance, test de diodes, test de mise en marche/arrêt, Essai de continuité Fonction de conservation Fonction de mesure relative Analyseur spectral : Gamme de fréquences de 9 kHz à 3 GHz Fréquence 100 Hz Max. Tension d'entrée c.c. : 50 Vc.c. + DANL : (atténuation d'entrée 0 dB, PA OFF, bande passante de résolution 100 kHz, normalisation à 1 Hz, 20°C - 30°C) 10 MHz à 2 GHz -130 dBm (typique), ＜-120 dBm 2 GHz à 3 GHz -125 dBm (typique), ＜-115 dBm

    Contenu de la livraison

    • Appareil Câble USB 2 sondes de test Réglage de la pointe de test 1x paire de testeurs de multimètre (rouge et noir) CD (logiciel + mode d'emploi) Sacoche de rangement Guide de démarrage rapide imprimé Fiche de données de sécurité imprimée
