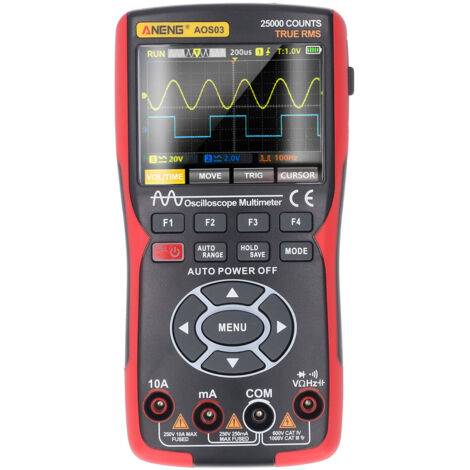

Oscilloscope 3-en-1, 50 MHz, 280 Mégaéchantillons/seconde, 2 canaux, multimètre numérique 25 000 points, générateur de signaux et de formes d'onde

Description Générale

Cet oscilloscope 3-en-1 portable est un outil de test électronique polyvalent, combinant les fonctions d'oscilloscope numérique, de multimètre et de générateur de signaux. Équipé d'une bande passante de 50MHz, d'un taux d'échantillonnage de 280MSa/s et d'un écran IPS couleur de 3,5 pouces, il offre une analyse précise des signaux et des mesures complètes, idéal pour les ingénieurs, les techniciens et les passionnés d'électronique.

Caractéristiques

1. Fonction 3-en-1 polyvalente
   • Combine un oscilloscope 2 canaux, un multimètre numérique de 25000 comptages et un générateur de signaux, pour répondre à tous les besoins de mesure.
   • Générateur de signaux : prend en charge les ondes sinusoïdales, carrées, en dents de scie, demi-ondes et ondes complètes.

2. Écran clair et interface intuitive
   • Écran IPS couleur de 3,5 pouces avec luminosité ajustable (30%, 50%, 80%, 100%), pour une visualisation claire des données et une utilisation facile.
   • Écran à inversion de couleur VA, lisible en toutes conditions.

3. Performance de l'oscilloscope
   • 2 canaux, bande passante de 50MHz, taux d'échantillonnage en temps réel de 280MSa/s, profondeur d'enregistrement de 128kb, sensibilité verticale de 20mV/div à 10V/div.
   • Modes de déclenchement automatique, normal et simple, avec mesure automatique de la période, fréquence, pic, valeur RMS, cycle de service, etc.
   • Temps de montée inférieur à 10ns, plage de balayage de 10ns/div à 20s/div.

4. Fonctions du multimètre
   • Mesure de tension AC/DC, courant AC/DC, résistance, capacité, fréquence, test de diode et buzzer de continuité.
   • Technologie True RMS, maintien des données, indicateur de batterie faible, arrêt automatique programmable.

5. Conception pratique et portable
   • Batterie lithium-polymère intégrée de 3400mAh, rechargeable par USB, autonomie longue durée.
   • Stockage et exportation d'images de formes d'onde, connexion USB à l'ordinateur pour visualisation des données.
   • Langues chinoise et anglaise disponibles, support de cadre pour utilisation mains libres.


Spécifications

• Type d'article : Oscilloscope 3-en-1
• Matériau : ABS, TPE
• Batterie : Batterie lithium-polymère 3,7V 3400mAh (intégrée)
• Oscilloscope :
  • Bande passante : 50MHz, 2 canaux
  • Taux d'échantillonnage : 200MSa/s (mode normal) / 280MSa/s (mode haute vitesse)
  • Profondeur d'enregistrement : jusqu'à 128KB
  • Tension d'entrée maximale : <150V (X1) / <300V (X10)
  • Impédance d'entrée : 1MΩ, 16pF

• Multimètre :
  • Tension DC : 0V-1000V, ±(0,05%+3)
  • Tension AC : 0V-750V, ±(0,5%+3)
  • Courant AC/DC : 0A-10A, ±(0,5%+3)
  • Résistance : 0Ω-250MΩ, ±(5,0%+5)
  • Capacité : 0nF-99,99mF, ±(5,0%+20)
  • Fréquence : 0Hz-999,9kHz, ±(0,1%+2)

• Comptages maximum : 25000
• État : 100 % neuf

Liste d'emballage

• 1 × Oscilloscope 3-en-1
• 1 × Sonde d'oscilloscope
• 2 × Manchons de positionnement
• 8 × Anneaux d'étiquetage
• 1 × Tournevis de compensation de sonde
• 1 × Fil de terre avec pince crocodile
• 1 × Sac de rangement
• 1 × Embout de sonde de rechange
• 1 × Câble de données USB
• 2 × Câbles de connexion
• 4 × Prises de connexion
• 2 × Accessoires de test
• 2 × Broches en cuivre nickelé
• 2 × Inserts en U
• 2 × Pinces crocodile
• 2 × Manuels d'utilisation (anglais)

Utilisation

1. Chargez l'appareil via le câble USB avant utilisation, allumez-le.
2. Sélectionnez le mode oscilloscope, multimètre ou générateur de signaux selon vos besoins.
3. Connectez les sondes aux points de test, ajustez la sensibilité et la plage de balayage pour l'oscilloscope.
4. Utilisez la fonction de mesure automatique pour analyser les signaux, ou le multimètre pour mesurer les paramètres électriques.
5. Enregistrez et exportez les données via USB, éteignez l'appareil après utilisation.
6. Respectez les consignes de sécurité lors de la mesure de haute tension.
