Moteur sans balais CC avec réducteur et support 12V, sens horaire/antihoraire, pour instruments de mesure de haute précision (300 tr/min)

Bienvenue dans notre boutique !

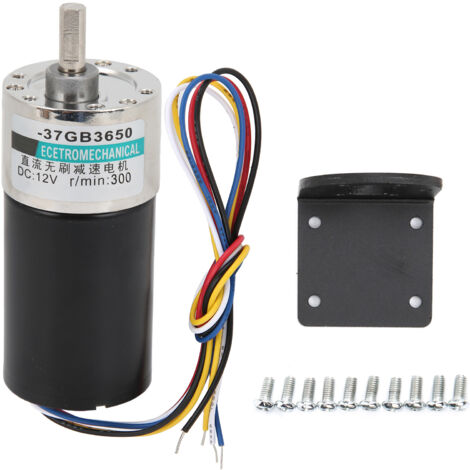

Découvrez notre moteur sans balais haute performance, modèle XD-37GB3650, conçu pour une fiabilité et une durabilité exceptionnelles. Ce moteur est livré complet avec 1 moteur, 1 support de montage et 10 vis pour une installation facile.

Conçu avec un engrenage entièrement métallique d'excellente facture, il est résistant à l'usure, fonctionne silencieusement et offre une longue durée de vie. Fabriqué à partir de matériaux de haute qualité, il allie une taille compacte à un couple important, garantissant un fonctionnement ultra-silencieux et stable.

Le stator et le rotor à bobines en cuivre pur renforcent la résistance à la décélération et la conductivité, augmentant ainsi le couple du moteur. Le moteur sans balais intègre une protection contre les surintensités, le protégeant contre les risques de brûlure pendant son utilisation et prolongeant sa durée de vie.

Il est idéal pour diverses industries telles que la micromécanique, les machines-outils CNC, les instruments de mesure de haute précision, les équipements de fabrication électronique et la mécanique financière.

Vous avez le choix entre 5 styles de vitesse à vide : 100, 200, 300, 500 et 600 tr/min. La grande qualité de fabrication assure des performances stables pour chaque modèle.

**Caractéristiques détaillées :**

* **Type d'article :** Moteur sans balais

* **Modèle :** XD-37GB3650

* **Matériau :** Cuivre

* **Dimensions de l'arbre de sortie :** Environ 12 x 6 mm / 0,5 x 0,2 pouces

* **Résistance d'isolement :** ≥ 20 MΩ (mesurée avec un mégohmmètre 500V CC)

* **Tension de tenue diélectrique :** 1500V pendant 1 minute.

* **Classe d'isolation :** Classe B (130°C)

* **Plage de température de fonctionnement :** -10°C à +40°C (sans givrage)

* **Humidité de l'environnement :** ≤ 85% (sans condensation)

* **Rotation :** Horaire et anti-horaire (CW/CCW)

* **Vitesse réglable :** Oui

**Tableau des performances techniques (Tension : 12V DC) :**

| Vitesse à vide (tr/min) | Courant à vide (A) | Vitesse en charge (tr/min) | Couple en charge (kgf/cm) | Puissance (W) |

| :--- | :--- | :--- | :--- | :--- |

| 100 | 0.15 | 80 | 8.0 | 12 |

| 200 | 0.13 | 160 | 4.8 | 8 |

| 300 | 0.11 | 240 | 3.5 | 6 |

| 500 | 0.10 | 400 | 1.9 | 5 |

| 600 | 0.15 | 480 | 1.9 | 5 |

**Méthode de câblage :**

* **Fil Rouge :** Connectez au pôle positif de l'alimentation.

* **Fil Noir :** Connectez au pôle négatif de l'alimentation.

* **Fil Blanc :** Libre (pour rotation anti-horaire - CCW). Pour une rotation horaire (CW), connectez le fil Rouge au positif, et les fils Blanc et Noir en parallèle au négatif.

* **Fil Bleu :** Ligne de contrôle PWM de vitesse, à connecter à un contrôleur de vitesse à largeur d'impulsion 0-5V.

* **Fil Jaune :** Ligne de signal FG, sortie du signal Hall (un signal de base pour six tours).
