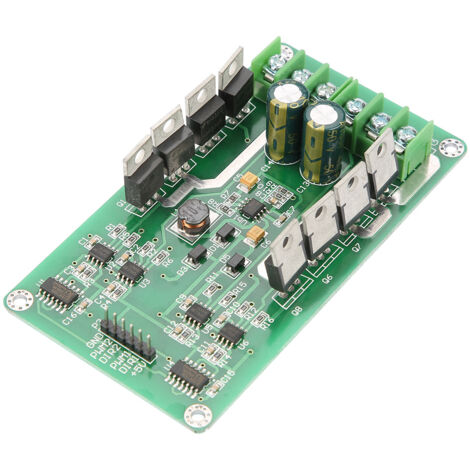

Module de Commande Moteur DC à Double Canal IRF3205 avec Fonction Frein et Pont en H

Bienvenue dans notre boutique !

Ce pilote de moteur DC de haute performance est conçu pour un contrôle précis et efficace. Il intègre une fonction de freinage matériel permettant d'arrêter le moteur rapidement et de manière fiable. Sa conception utilise une solution complète à deux puces pilote demi-pont, associée à des composants N-canal à faible résistance (IRF3205). Cette architecture minimise les pertes par commutation, optimise l'utilisation de l'alimentation et améliore la fiabilité globale.

La puce pilote intègre également une fonction de récupération d'énergie. La solution combine de manière optimale une puce intégrée basse consommation et une marge de puissance complémentaire sur l'autre demi-pont, résolvant efficacement les problèmes de pilotage complexes. L'utilisation de condensateurs bootstrap sur les transistors hauts permet d'assurer une tension d'attaque suffisante pour une ouverture rapide des canaux, améliorant ainsi la courbe d'accélération du moteur ainsi que la rapidité du freinage. Cela permet à un véhicule, par exemple, de démarrer et de s'arrêter de manière très réactive.

Le pilote fonctionne avec une modulation PWM dont le rapport cyclique peut varier de 0% à 99%, garantissant que le moteur reçoit une tension d'alimentation suffisante et un contrôle en vitesse très fin.

**Spécifications détaillées :**

* **Modèle de transistor :** IRF3205

* **Courant nominal :** 10A

* **Tension d'alimentation :** 3V - 36V DC

* **Courant de crête :** 30A

* **Applications :** Conçu pour des usages tels que le concours de voiture intelligente Freescale, le concours de conception électronique pour étudiants, ou le contrôle de divers moteurs à courant continu.

* **Commandes :**

* **Moteur sens horaire (CW) :** DIR=1, PWM=signal PWM

* **Moteur sens anti-horaire (CCW) :** DIR=0, PWM=signal PWM

* **Arrêt :** DIR=X (état indifférent), PWM=0

* **Connectique :** POWER+ (alimentation +), GND (alimentation -), MOTOR1 et MOTOR2 (sorties pour deux moteurs).

* **Dimensions de la carte :** 108 mm x 58 mm / 4.3 pouces x 2.3 pouces

* **Poids approximatif :** 54g / 1.9 oz

**Contenu du colis :**

Vous recevrez **1 x Pilote de Moteur DC**.
