Description générale

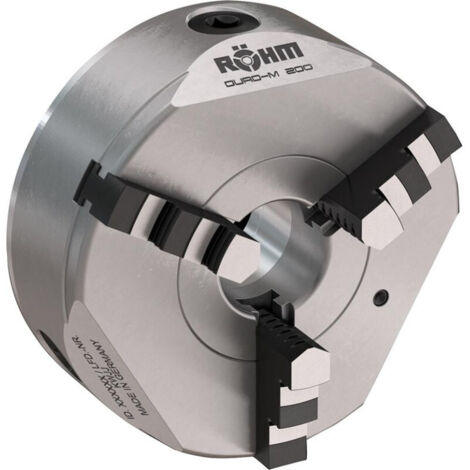

Le mandrin à spirale planaire Duro-M 200/3 Camlock est un outil de précision conçu pour les tours conventionnels, permettant l'usinage par enlèvement de copeaux de pièces tournées. Ce mandrin à 3 mâchoires est fabriqué en acier, offrant une robustesse et une durabilité exceptionnelles. Il est principalement utilisé pour le tournage et le fraisage de pièces à symétrie de rotation, idéal pour la fabrication de pièces uniques ou de petites séries.Spécifications techniques
- Type : Mandrin à spirale planaire
- Diamètre : Ø200 mm
- Passage : Ø55 mm
- Nombre de mâchoires : 3
- Force de serrage : Selon DIN 6350
- Précision de concentricité : Jusqu'à 0,02 mm
- Vitesse de rotation maximale : Définie pour maintenir 1/3 de la force de serrage comme force résiduelle
Compatibilité et accessoires
- Compatible avec tours conventionnels, horizontaux et verticaux
- Accessoires inclus : mandrin, clé de mandrin, mâchoires
Utilisation
Le mandrin Duro-M est utilisé pour le serrage de pièces lors du tournage et du fraisage. Il est particulièrement adapté aux ateliers de réparation et à la fabrication de pièces spécifiques.Autres informations
- Corps du mandrin et bague spiralée forgés dans la matrice
- Contour parasite minimal et rapport de force élevé
- Bord d'égouttage pour le liquide de refroidissement
- Les mâchoires doivent être lubrifiées avec de la graisse Röhm F80 pour un fonctionnement optimal
- Conformité aux dispositions de la norme DIN 6386 partie 1
