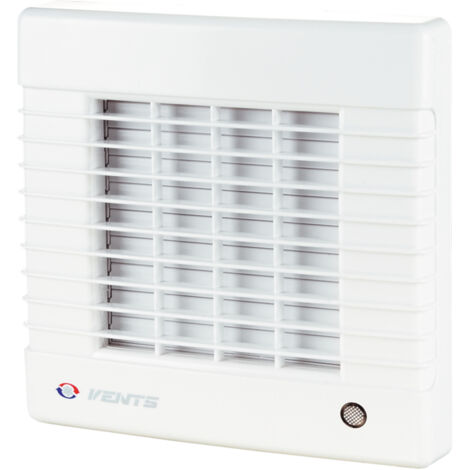

Ventilateur de salle de bain FI125 mm avec stores automatiques, capteur d'humidité et minuterie

Ventilateur mural

Grilles d'aération 125 mm

Volet automatique, minuterie et capteur d'humidité (hygrostat)

Principal Caractéristiques :

• Diamètre de raccordement : 125 mm
• Haute efficacité : 185 m³/h
• Consommation électrique : 22,0 W
• Niveau sonore : 35 dB(A) / 3 m
• Obturateur automatique
• Hygrostat - Capteur d’humidité : 60 ÷ 90 %
• Minuterie - Minuterie : 2 ÷ 30 min
• Voyant indicateur indiquant l’état de fonctionnement du ventilateur
• Fabricant réputé - ventilateurs
• pales de rotor aérodynamiques (hélices)

Si vous recherchez un ventilateur moderne et efficace, doté d'un volet automatique empêchant le reflux d'air après son arrêt, les produits de la série MA de vents (un fabricant européen leader de ventilateurs) répondront assurément à vos attentes. Grâce à leur moteur fiable avec protection thermique, ces ventilateurs garantissent une ventilation optimale de la pièce. De plus, l'apparence très moderne et sophistiquée du ventilateur saura certainement satisfaire les goûts exigeants de nombreux utilisateurs (le panneau avant est fabriqué en ABS de haute qualité résistant aux UV). Par ailleurs, les ventilateurs de cette série sont dotés d'un voyant lumineux indiquant leur état de fonctionnement. Une efficacité maximale associée à un design moderne garantit un microclimat idéal. Se monte sur les conduits de ventilation ou se raccorde à une gaine de ventilation ronde.

Avantages

Boîtier et turbine en plastique de haute qualité, durable et résistant aux UV. Profil aérodynamique spécialement conçu pour une efficacité d'aspiration optimale. L'indice de protection élevé IP 34 offre une solution idéale pour la ventilation des salles de bains.

Avantages du moteur

Faible consommation d'énergie grâce à un moteur moderne et à haut rendement. Les roulements sans entretien et ne nécessitant aucune lubrification assurent plus de 40 000 heures de fonctionnement continu. Le moteur est équipé d'une protection thermique contre la surchauffe.

Automatique

Volet automatique - s'ouvre (1.) environ 20 à 30 secondes après le démarrage du ventilateur. Après l'arrêt de l'appareil, le store se ferme automatiquement (2.). Grâce à un capteur d'humidité (hygrostat) et à une minuterie, le ventilateur se met en marche automatiquement si le taux d'humidité de la pièce dépasse le seuil du capteur (60-90 % d'humidité) et fonctionne automatiquement jusqu'à ce que le taux d'humidité redescende au niveau standard (préalablement réglé sur le potentiomètre approprié). Le ventilateur passe ensuite en mode minuterie et fonctionne pendant la durée programmée. Grâce à la fonction minuterie, le ventilateur peut fonctionner pendant une durée d'environ 2 à 30 minutes après avoir été éteint par un interrupteur (par exemple, celui du luminaire). Pour utiliser toutes les fonctions du ventilateur, un câble électrique à trois conducteurs est nécessaire (de l'interrupteur au ventilateur). Il est possible de connecter le ventilateur avec deux fils (bornes L et N), mais dans ce cas, le ventilateur fonctionnera automatiquement en fonction du taux d'humidité de l'air ambiant.

Caractéristiques techniques

• Tension d'alimentation nominale : 230 V
• Fréquence nominale : 50 Hz
• Consommation électrique : 22,0 W
• Air débit - 185 m3/h
• Pression acoustique - 35 dB(A)/3m
• Pression statique - 55 Pa
• Régime moteur - 2400 tr/min
• Max. Température de fonctionnement - 45 °C
• Degré de protection -IP24
• Poids - 0,75 kg

Dimensions [mm]

• Ø D - 125
• ⎕ B - 190x190 (dimensions extérieures)
• B1 - 174 (dimensions extérieures)
• B2 - 174 (dimensions extérieures)
• H - 174 (dimensions extérieures)
• L - 98
• L1 - 33

Schéma de branchement électrique

Pour brancher le ventilateur, une installation électrique à trois fils est nécessaire, reliant l'interrupteur au ventilateur.

• S1 - Interrupteur (par exemple, de la lumière)
• L - Tension (connectée en permanence)
• N - Neutre (zéro)
• LT - Tension (coupée par l'interrupteur)

Réglage correct du ventilateur avec capteur d'humidité :

Lors de la première connexion, effectuez le réglage comme décrit ci-dessous :

- Réglez le potentiomètre de temporisation au minimum et le potentiomètre d'humidité au maximum (tournez les potentiomètres très délicatement, jusqu'à sentir une légère résistance, car vous pouvez facilement les endommager en les faisant tourner dans leur intégralité). Connectez ensuite les bornes L - phase et N - neutre. Après avoir appliqué la tension avec cette connexion, le ventilateur devrait se mettre en marche pendant quelques secondes, puis s'éteindre automatiquement. Ensuite, tout en maintenant l'appareil sous tension, tournez doucement le potentiomètre d'humidité vers la gauche (sens antihoraire) jusqu'à ce que le ventilateur se mette en marche, puis tournez-le doucement vers la droite. Le seuil minimal du capteur d'humidité est maintenant réglé. Tous les réglages doivent être effectués dans la pièce où le ventilateur sera installé. Si vous disposez d'une installation à trois fils reliant un interrupteur (par exemple, un interrupteur d'éclairage ou un interrupteur dédié) au ventilateur, vous pouvez connecter un troisième fil à la borne LT (en utilisant, par exemple, le fil jaune-vert comme phase interrompue par l'interrupteur, en le connectant correctement à l'entrée de l'interrupteur). Cette connexion vous permet d'utiliser la fonction minuterie du ventilateur et de l'allumer en plus de la fonction d'hygrostat automatique.

Informations sur le fabricant :

La société Vents Group fait partie d'un groupe industriel international. Son offre commerciale se divise en deux divisions principales : la ventilation résidentielle et la ventilation professionnelle. Son siège social moderne, doté d'entrepôts à grande hauteur, assure un approvisionnement efficace des clients dans tout le pays. L'expérience acquise par l'entreprise dans le secteur de la ventilation depuis 1995 contribue à offrir un service professionnel, fiable et complet à ses clients, qui peuvent toujours compter sur le soutien technique du groupe Vents.
