Description générale
Le bloc d'alimentation PrismaSeT de Schneider Electric est conçu pour alimenter jusqu'à trois blocs d'alimentation 4 pôles Compact NSX, NSX Vigi, Vigi NSX, INS ou INV jusqu'à 250 A. Il est équipé d'un actionneur de culbuteur en position verticale et s'installe dans une technique d'encastrement fixe, offrant ainsi une solution fiable pour vos installations électriques.Spécifications techniques
- Tension d'isolation nominale (UI) : 750 V AC
- Tension de mesure (Ue) : 690 V AC
- Résistance aux chocs assignée (Uimp) : 8 kV
- Courant assigné d'emploi (Ie) : 675 A à 40 °C
- Courant admissible : 675 A à 40 °C, 615 A à 60 °C, 570 A à 70 °C
- Courant assigné de crête admissible (Ipk) : 50 kA
- Courant de court-circuit de mesure (ICC) : 85 kA
- Dimensions : Longueur 440 mm, Hauteur 132 mm, Profondeur 235 mm
- Poids : 8 kg
- Couleur : Noir
Compatibilité et accessoires
- Compatible avec les blocs d'alimentation 4 pôles Compact NSX100 à 250
- Connexion préconfectionnée à un rail de collecte vertical Linergy LGY

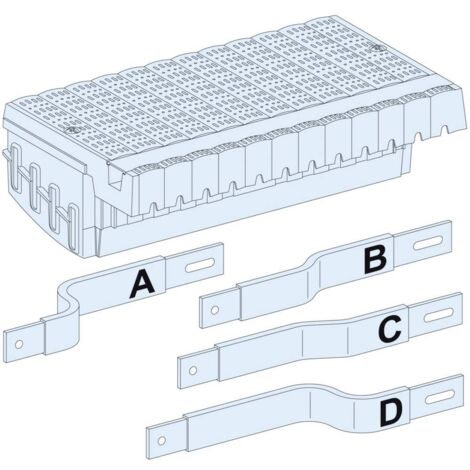

- Mode de raccordement : Alimentation par barres flexibles (phase/neutre), sortie par kit enfichable (phase/neutre)
Installation
- Installation verticale dans une technique d'encastrement fixe
- Support de montage : Platine de montage
- Sens de montage : Horizontal
Utilisation
Ce bloc d'alimentation est idéal pour les installations électriques nécessitant une alimentation stable et fiable. Sa conception robuste et sa qualité supérieure en font un choix privilégié pour les professionnels.Autres informations
- Normes : CEI 61439-1, CEI 61439-2
- Certifications du produit : KEMA, ASEFA
