LETTEL - Compteur d'énergie multi-mesures tétra 100A direct - Communication Modbus - MCT4-4100

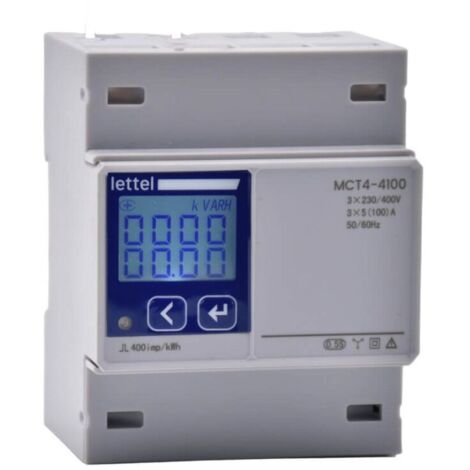

Le MCT4-4100 de LETTEL est un compteur électrique multifonction conçu pour des applications tétraphasées (3P+N) avec raccordement sur transformateurs de courant (TC).

Doté de fonctionnalités avancées, il permet une mesure précise des grandeurs électriques tout en offrant des options de communication complètes grâce au protocole Modbus et à son émetteur d'impulsions intégré.

Ce modèle répond aux besoins des environnements industriels et tertiaires grâce à ses capacités de supervision énergétique, d'enregistrement des événements, et d'intégration dans des systèmes de gestion centralisés.

Compact et performant, il facilite l'optimisation des consommations et le suivi en temps réel des performances des installations électriques.

Caractéristiques techniques

Réseau électrique :

• Compatible avec des réseaux 3P+N (tétraphasés).
• Tension nominale (Un) : 3×230/400V, plage admissible de ±20 %.
• Courant :
  • Entrée : Transformateurs de courant (TC) /1A ou /5A.
  • Démarrage : 10 mA.
  • Nominal : 5A.
  • Maximum : 100A.

Mesures disponibles :

• Tensions simples (L-N) et composées (L-L).
• Courant par phase et total.
• Puissances (active, réactive, apparente) par phase et totales.
• Fréquence et facteur de puissance.
• Énergies actives et réactives, importées et exportées.
• Historique des valeurs extrêmes (demandes mini/maxi).

Précision :

• Classe 0.2 pour tension et courant.
• Classe 0.5S pour puissance et énergie active.
• Classe 2 pour énergie réactive.

Interface et communication :

• Interface RS485 compatible Modbus-RTU.
• Adresse configurable (1 à 247).
• Vitesse de transmission réglable : 300 à 19200 bps.
• Formats de trame disponibles : sans parité, parité paire ou impaire.
• Émetteur d'impulsions :
  • Fréquence maximale : 10 Hz.
  • Durée d'impulsion : 80 ms ±20 %.
  • Constante d'impulsions fixe (6400 impulsions/kWh divisée par le ratio TC).

Conception mécanique et environnementale :

• Dimensions : 72×90×63,5 mm.
• Montage : Boîtier clipsable sur rail DIN 35 mm.
• Indice de protection : Face avant IP54, reste IP20.
• Températures :
  • Fonctionnement : -25°C à +55°C.
  • Stockage : -30°C à +80°C.
• Humidité relative : 5 % à 95 % sans condensation.

Interface utilisateur :

• Écran LCD rétroéclairé à 8 chiffres pour une lisibilité optimale.
• Défilement manuel ou automatique des données affichées.
• Navigation simplifiée via des touches en façade.

Normes et certifications :

• Conformité aux normes IEC/EN pour la compatibilité électromagnétique et la sécurité.
• Directive RoHS et REACH.

Le MCT4-4100 est la solution idéale pour les installations nécessitant une mesure précise des données électriques sur réseaux tétraphasés. Avec ses options de communication avancées et sa conception robuste, il constitue un choix stratégique pour la gestion énergétique et l'intégration dans des systèmes de supervision.
