LETTEL - Compteur multi-mesures tétra 63A direct - Agrément MID et com Modbus - MCT4-463M

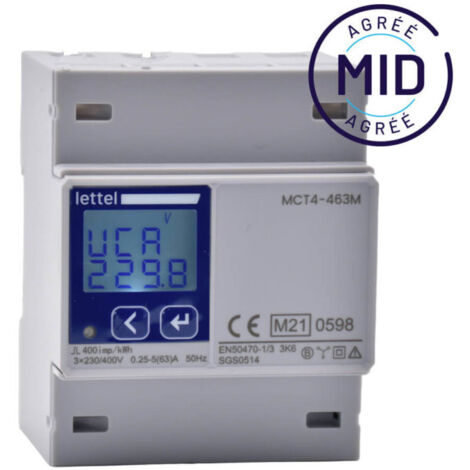

Le MCT4-463M de LETTEL est un compteur électrique multifonction avancé, conçu pour les applications tétraphasées (3P+N) avec raccordement direct jusqu'à 63A.

Certifié MID, il est adapté à la refacturation de l'énergie mesurée, garantissant ainsi une précision optimale.

Compact et doté d'une interface utilisateur intuitive, ce modèle offre des fonctionnalités avancées pour surveiller et optimiser les performances énergétiques.

Idéal pour les environnements industriels et tertiaires, il permet une analyse détaillée des consommations électriques grâce à son interface Modbus, son émetteur d'impulsions et ses capacités d'enregistrement des événements critiques.

Sa conception robuste et ses performances élevées en font un choix incontournable pour une gestion énergétique efficace.

Caractéristiques techniques

Réseau électrique :

• Compatible avec des réseaux 3P+N (tétraphasés).
• Tension nominale (Un) : 3×230/400V, plage admissible de ±20 %.
• Courant :
  • Entrée : Raccordement direct.
  • Démarrage : 10 mA.
  • Nominal : 5A.
  • Maximum : 63A.

Mesures disponibles :

• Tensions simples (L-N) et composées (L-L).
• Courant par phase et total.
• Puissances (active, réactive, apparente) par phase et totales.
• Fréquence et facteur de puissance.
• Énergies actives et réactives, importées et exportées.
• Historique des valeurs extrêmes (demandes mini/maxi).

Précision :

• Classe 0.2 pour tension et courant.
• Classe 0.5S (MID) pour puissance et énergie active.
• Classe 2 pour énergie réactive.

Interface et communication :

• Interface RS485 compatible Modbus-RTU.
• Adresse configurable (1 à 247).
• Vitesse de transmission réglable : 300 à 9600 bps.
• Formats de trame disponibles : sans parité, parité paire ou impaire.
• Émetteur d'impulsions :
  • Fréquence maximale : 10 Hz.
  • Durée d'impulsion : 80 ms ±20 %.
  • Constante d'impulsions fixe (400 ou 800 impulsions/kWh).

Conception mécanique et environnementale :

• Dimensions : 72×90×63,5 mm.
• Montage : Boîtier clipsable sur rail DIN 35 mm.
• Indice de protection : Face avant IP54, reste IP20.
• Températures :
  • Fonctionnement : -25°C à +55°C.
  • Stockage : -30°C à +80°C.
• Humidité relative : 5 % à 95 % sans condensation.

Interface utilisateur :

• Écran LCD rétroéclairé à 8 chiffres.
• Défilement manuel ou automatique des données affichées.
• Navigation simplifiée grâce aux touches en façade.

Normes et certifications :

• Certifié MID pour la refacturation (EN50470-1 et EN50470-3).
• Conformité aux normes IEC pour la sécurité et la compatibilité électromagnétique.
• Directive RoHS et REACH.

Le MCT4-463M est un compteur électrique performant, conçu pour répondre aux exigences des installations nécessitant une gestion énergétique précise et conforme aux normes MID. Sa polyvalence et ses fonctionnalités avancées en font une solution optimale pour les professionnels souhaitant maîtriser leurs consommations et optimiser leurs coûts énergétiques.
