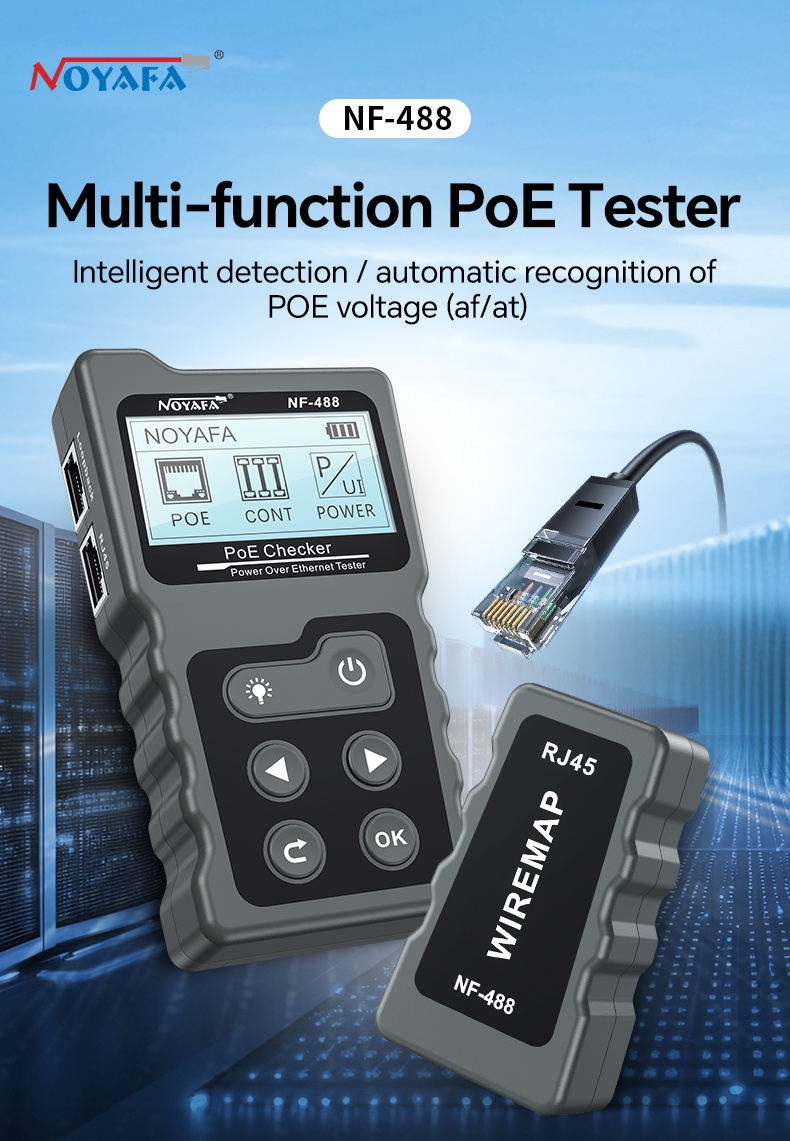

Le testeur PoE NOYAFA-NF-488, testeur de câbles, est utilisé pour vérifier la connectivité des câbles réseau, l'alimentation CC et les tests de bouclage de commutateur, et comme détecteur PoE.

• 1. Le NF-488 est un testeur multifonctionnel pour le PoE, les câbles réseau et l'Ethernet. Il est principalement utilisé dans les systèmes à faible courant tels que la surveillance de sécurité, les lignes de communication et le câblage structuré, réduisant ainsi le temps nécessaire aux utilisateurs pour tester les câbles réseau et dépanner les pannes.
• 2. Le NF-488 possède deux fonctions de test principales : le test des commutateurs PoE et le test des alimentations PoE. Il identifie automatiquement les informations PoE standard/non standard, notamment les normes de tension AF/AT, la polarité de l'alimentation et la configuration des cordons de brassage. La plage de test de tension est de 0 à 60 V.
• 3. Il offre des capacités de test de câblage à distance, permettant de détecter les circuits ouverts, les courts-circuits et les inversions de polarité dans les câbles réseau. Il peut également mesurer les câbles blindés. Le grand écran LCD rétroéclairé offre une excellente visibilité et l'interface d'affichage simple rend les résultats immédiatement compréhensibles.

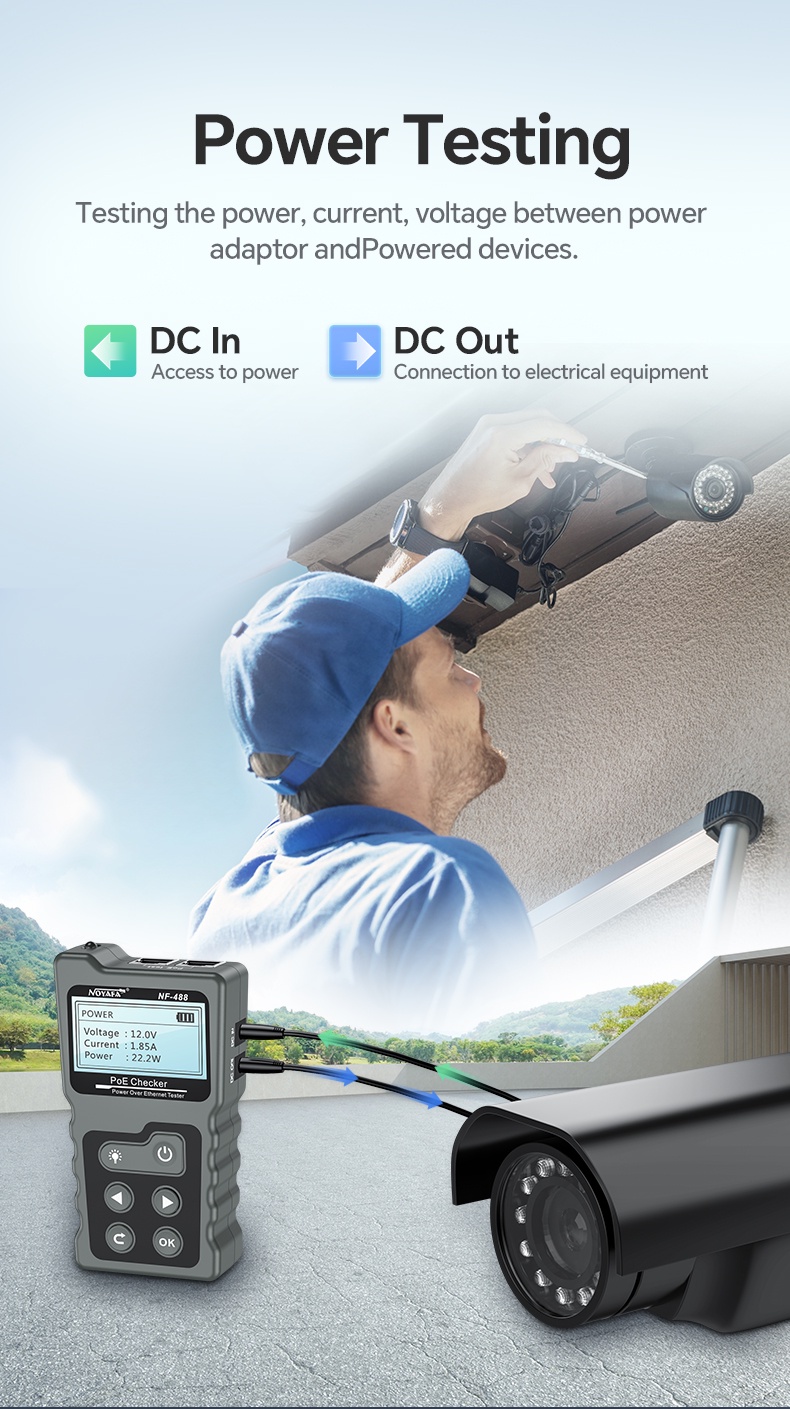

• 4. Il peut être utilisé pour tester les alimentations, notamment les alimentations CC, ainsi que la tension, le courant et la puissance entre les adaptateurs secteur et les appareils électriques. Il intègre également des fonctions de test de circuits, permettant de vérifier le bon fonctionnement du câblage réseau connecté à un commutateur.

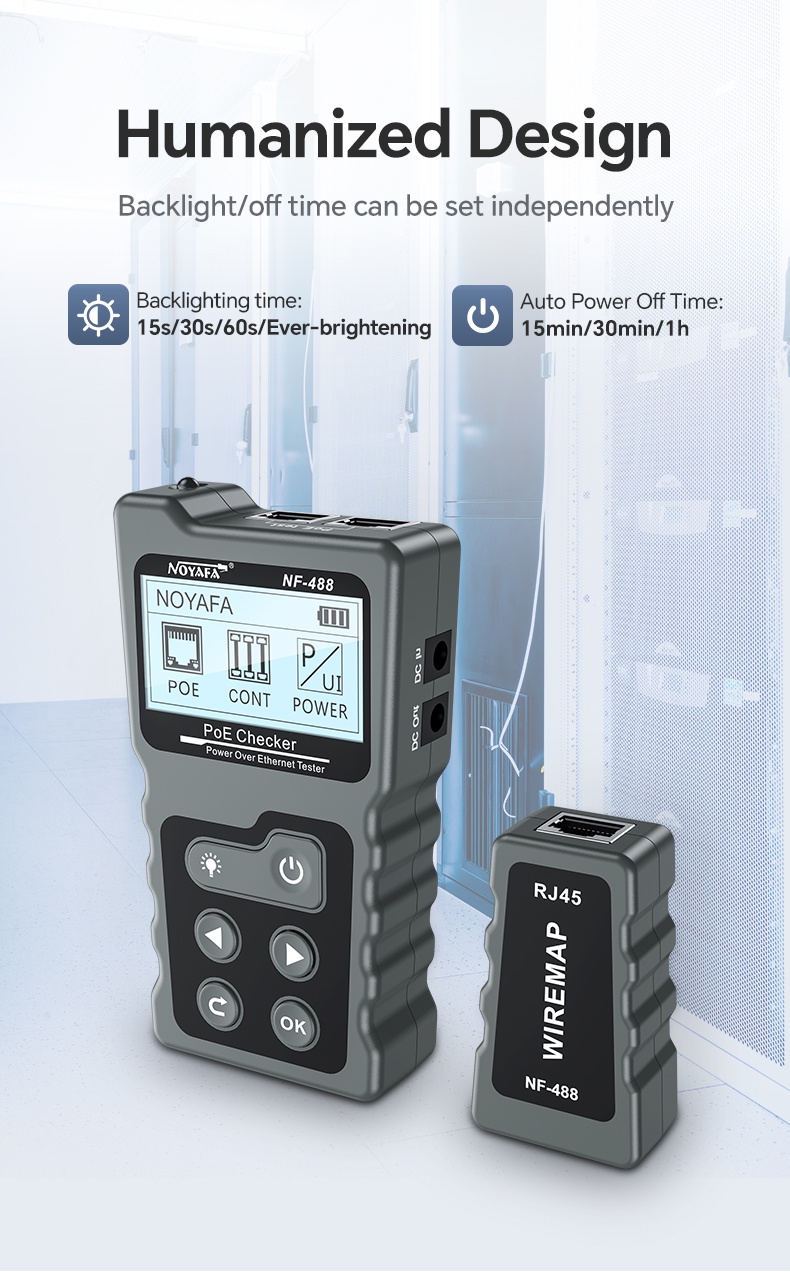

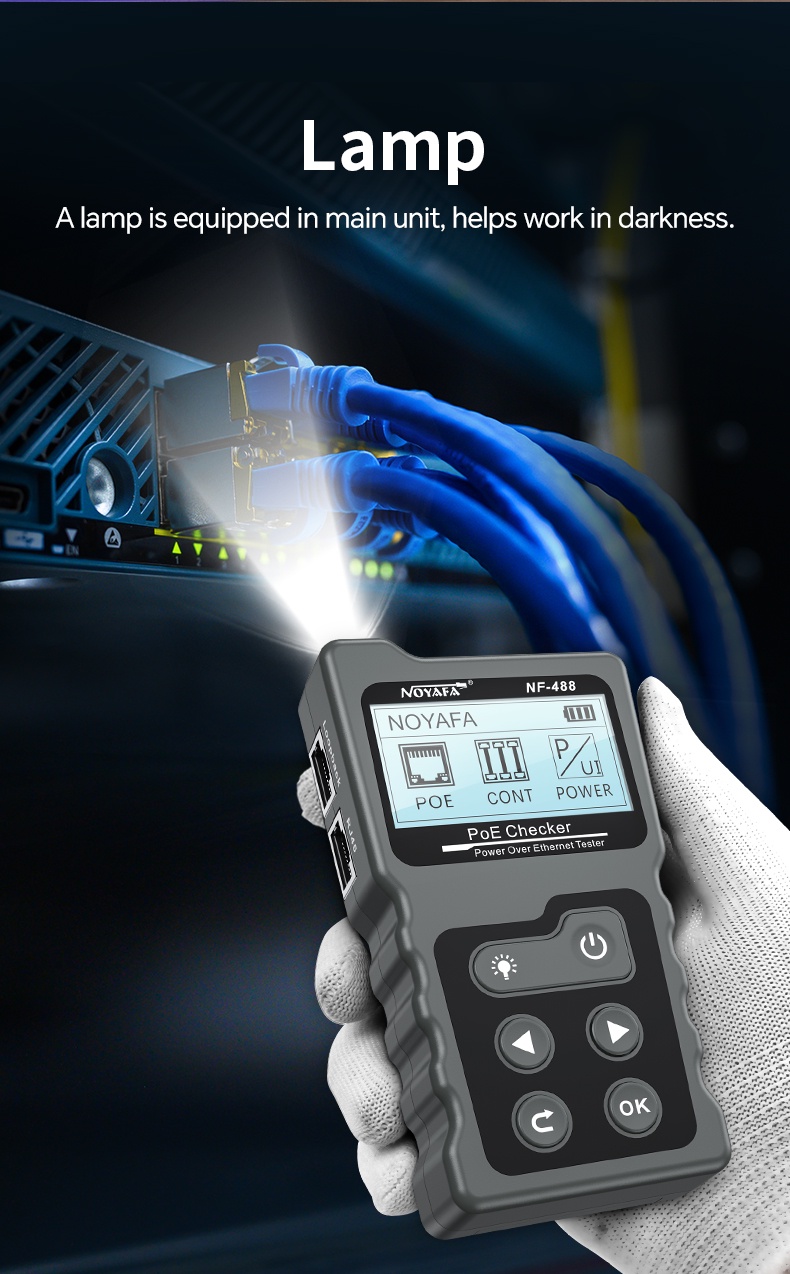

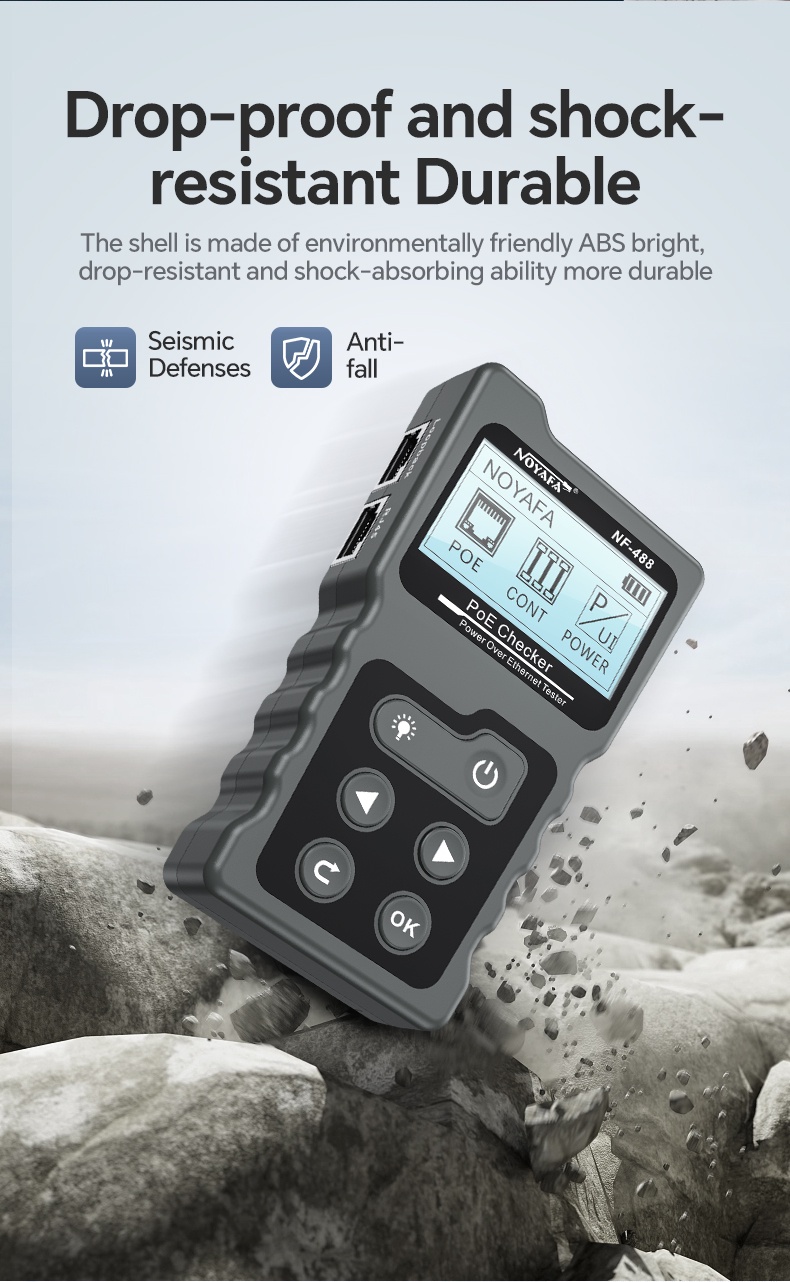

• 5. Des détails de conception haut de gamme et ergonomiques, avec un rétroéclairage réglable indépendamment (durée d'extinction), un boîtier antidérapant et une fonction de rétroéclairage pour une visibilité optimale en faible luminosité.

Fonctions :

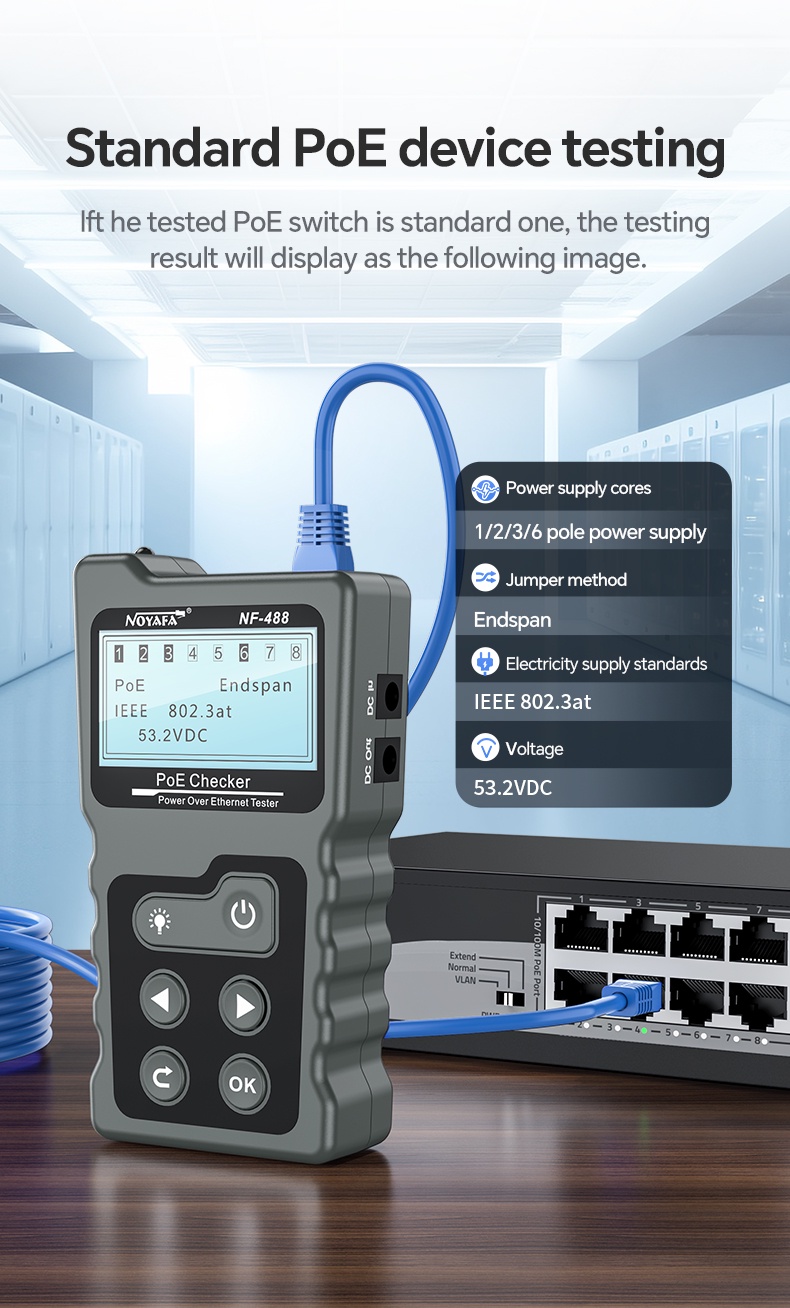

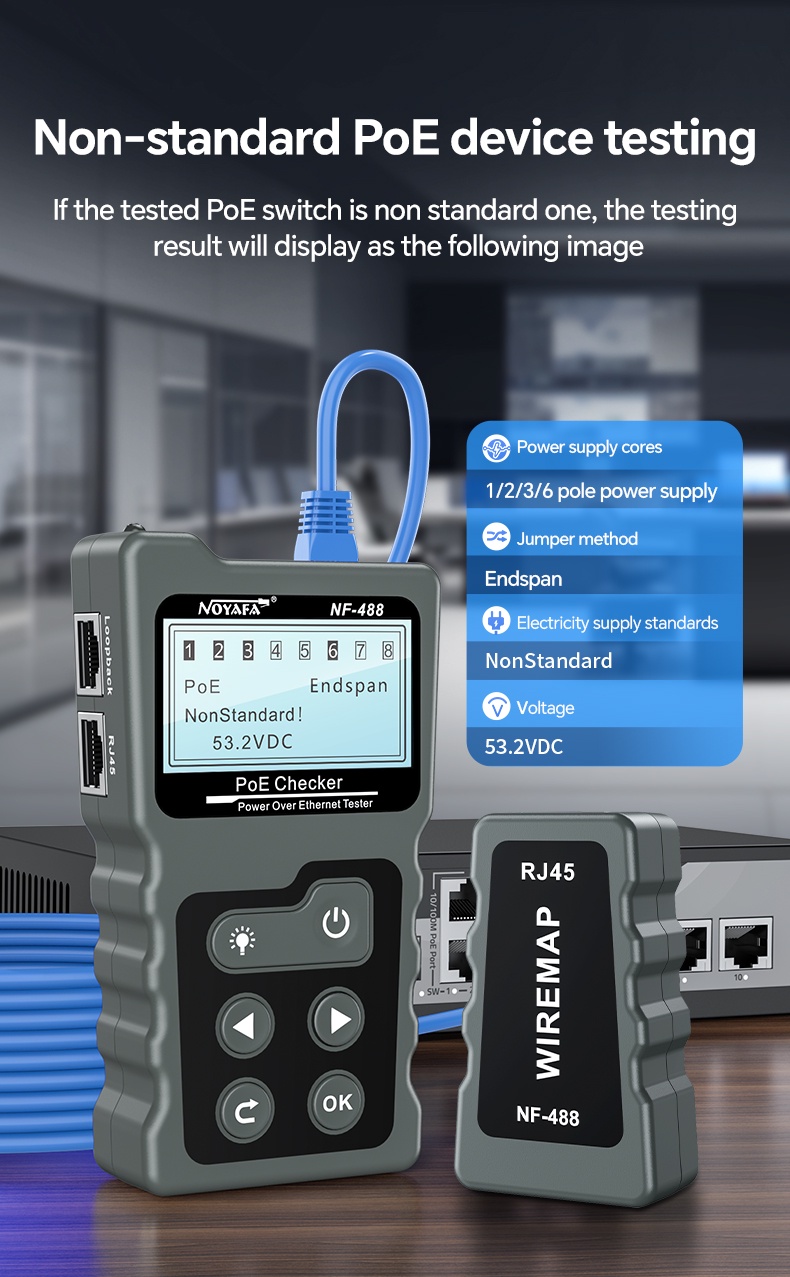

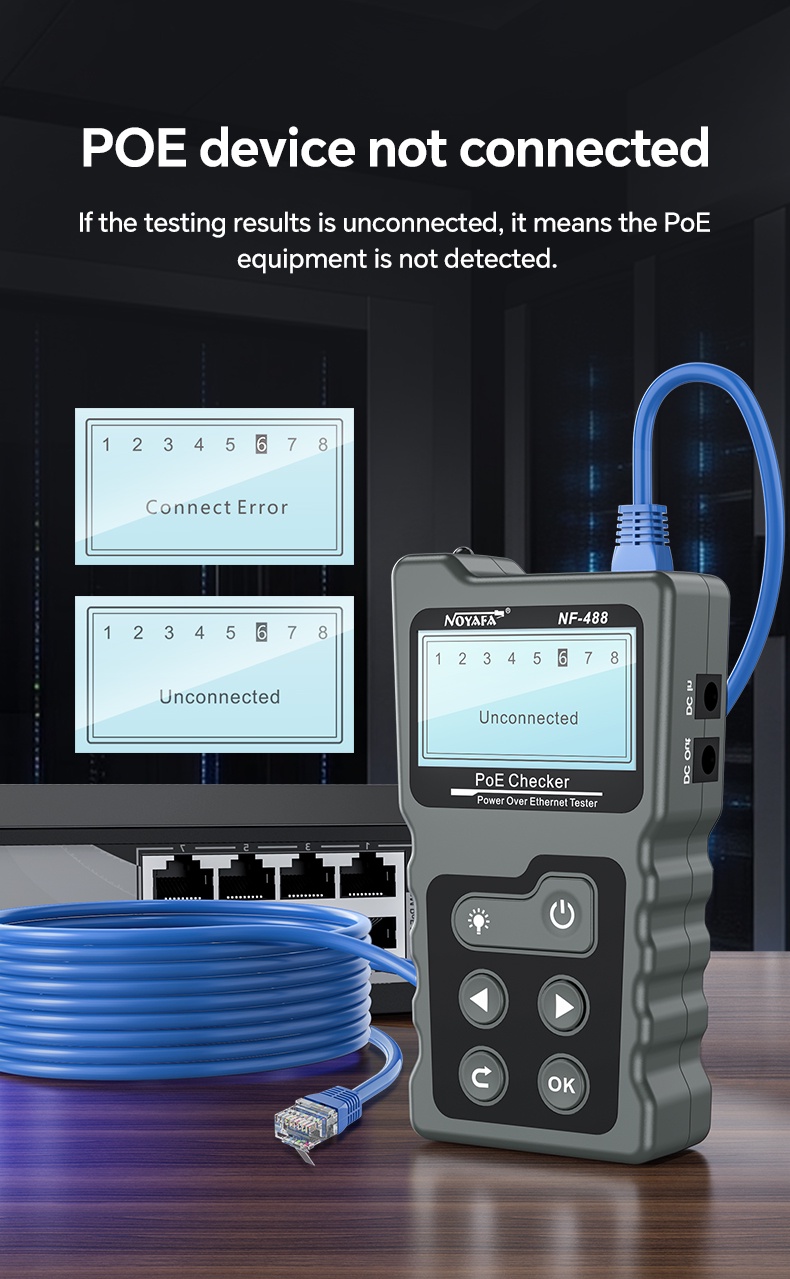

Informations de test pour les périphériques PoE standard et non standard : tension, polarité et présence de pontage intermédiaire ou terminal.

Identification du type de périphérique PoE (norme AF ou AT).

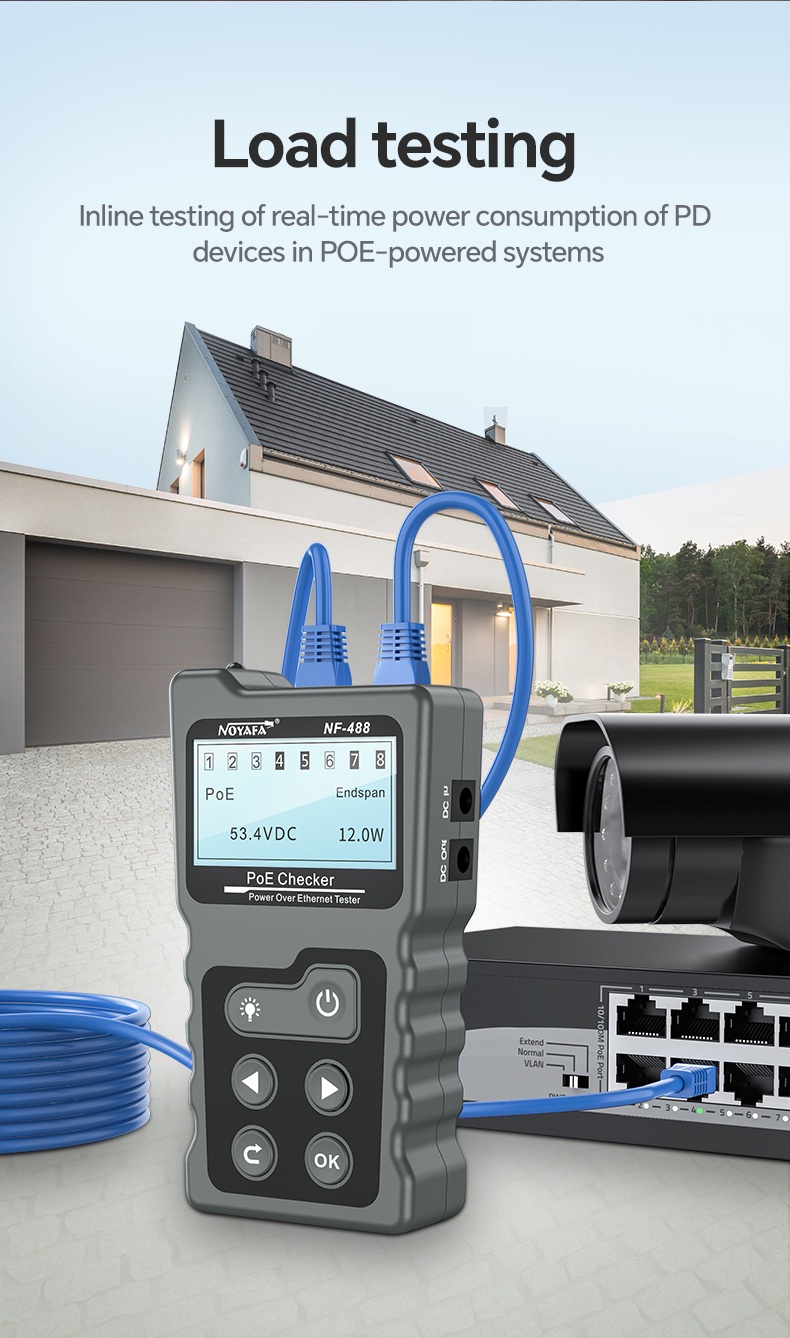

Mesure de la consommation électrique en temps réel des périphériques alimentés (PD) dans un système d’alimentation PoE.

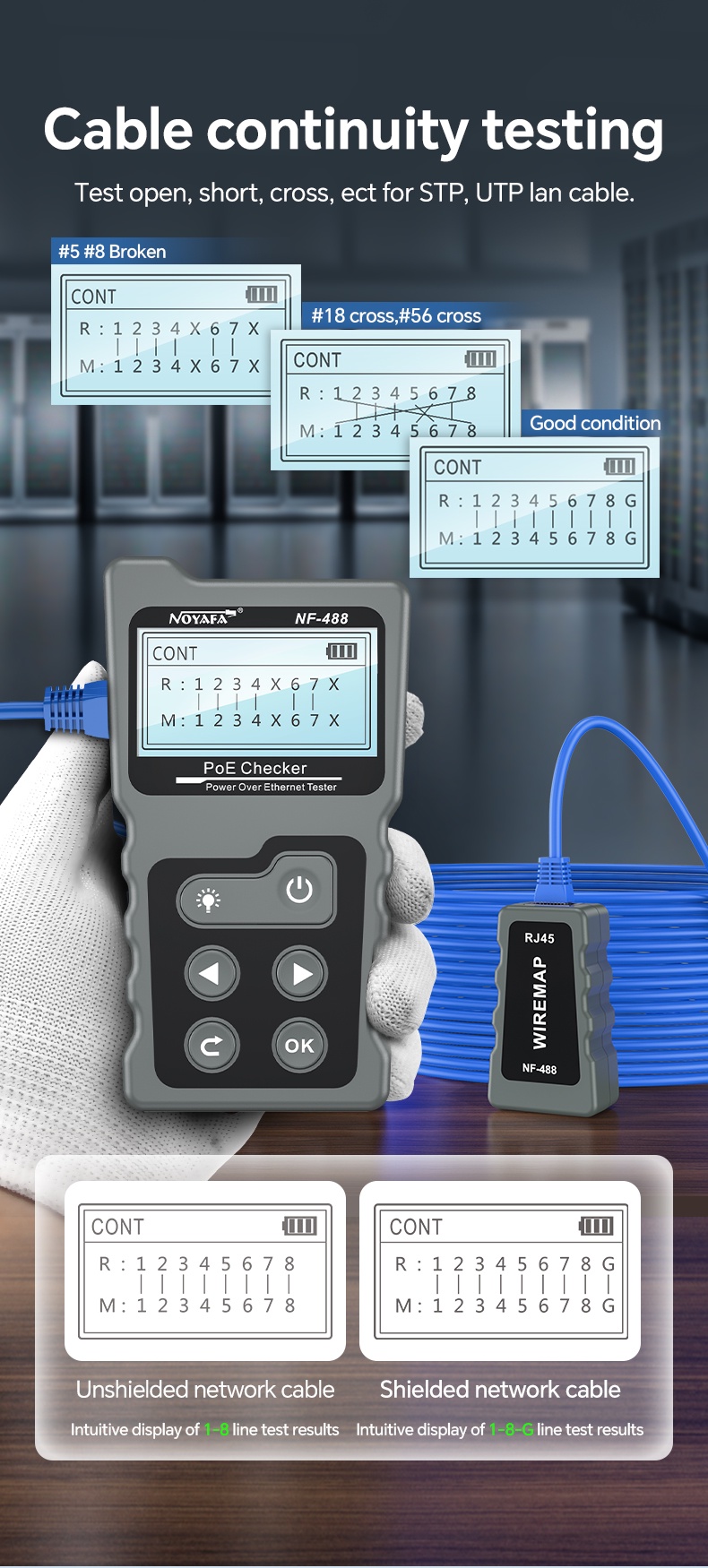

Test des circuits ouverts, des courts-circuits et des inversions de polarité des câbles réseau.

Mesure de la consommation électrique des appareils CC.

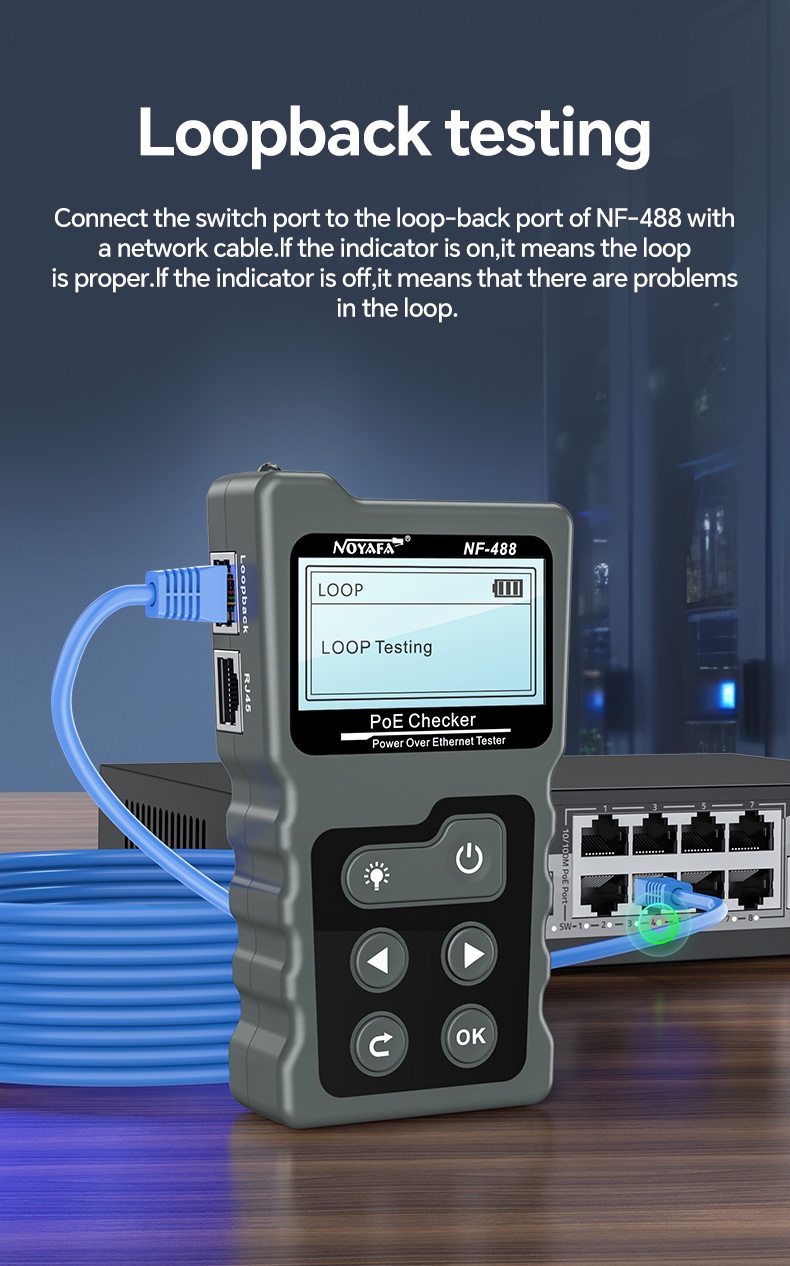

Fonction de test de boucle pour les commutateurs.

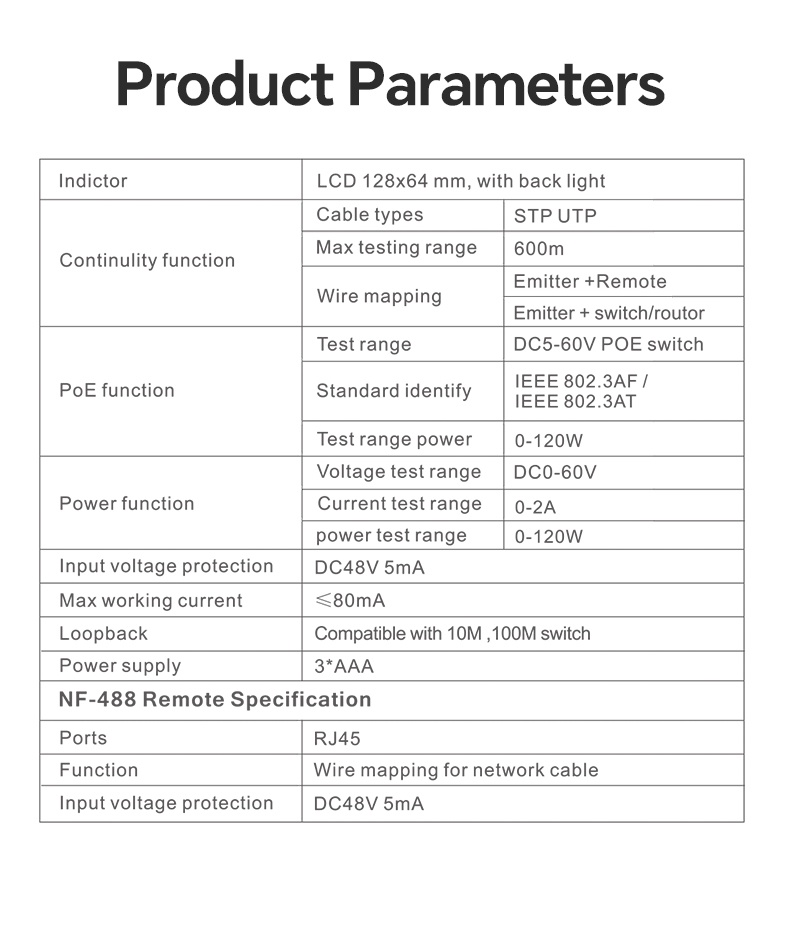

Spécifications :

Spécifications de l'émetteur :

Fonction de continuité :

Type de câble : STP/UTP

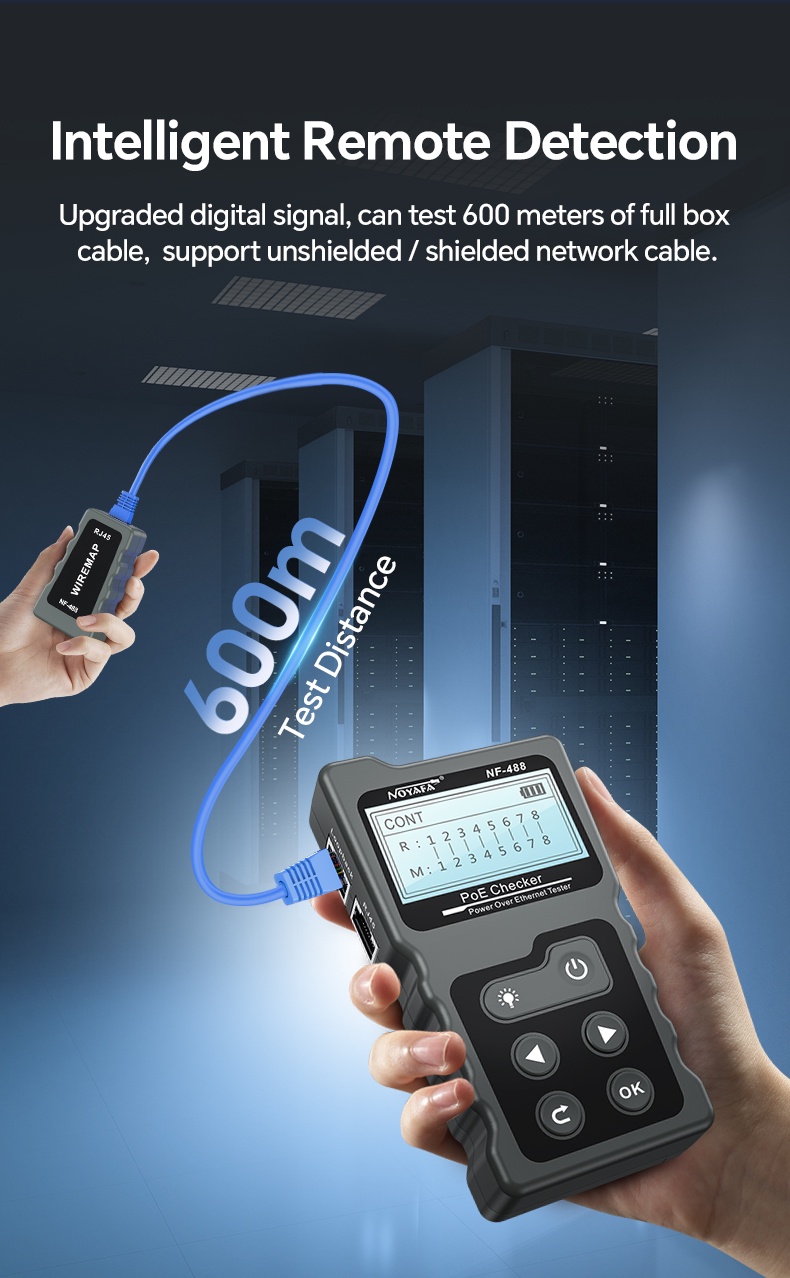

Distance de test maximale : 600 mètres

Câblage : Émetteur + extrémité distante, Émetteur + commutateur/routeur

Fonction PoE :

Plage de test : Commutateur PoE 5-60 V CC

Identification de la norme : 802.3af/at (Standard/Non standard)

Plage de puissance de test : 0-18 W

Fonction d'alimentation :

Plage de test de tension : 0-60 V CC

Plage de test de courant : 0-3 A

Plage de test de puissance : 0-180 W

Affichage : Écran LCD 128 x 64 mm rétroéclairé

Protection contre les surtensions d'entrée : 48 V CC, 5 mA

Courant de fonctionnement maximal : ≤ 80 mA

Boucle de retour : Compatible avec les commutateurs 10M, 100M et 1000M

Alimentation Alimentation : 3 piles AAA de 1,5 V (non fournies)

Spécifications de la télécommande :

Port : RJ45

Fonction : Cartographie des câbles réseau

Protection contre les surtensions : 48 V CC, 5 mA

Dimensions de l’émetteur : env. 12,5 × 7 × 2,8 cm

Dimensions de la télécommande : env. 6,5 × 3,7 × 2,3 cm

Poids de l’émetteur : env. 123 g

Poids de la télécommande : env. 24 g

Poids de l’emballage : env. 301 g

Dimensions de l’emballage : env. 22,5 × 11 × 4 cm / 8,86 × 4,33 × 1,58 po

Contenu de l'emballage :

1 émetteur

1 télécommande

1 câble de test avec pinces crocodiles

2 câbles de connexion

1 étui de transport

1 manuel d'utilisation
