Informations produit

Description

Description générale

Écran LCD 16 x 1 "Bottom View" transflectif avec rétro-éclairage LED. Ce module est conçu pour offrir une excellente visibilité grâce à son affichage TN gris et à son rétro-éclairage intégré. Il est idéal pour les projets de DIY et d'électronique.

Spécifications techniques

  • Type d'afficheur : TN gris
  • Rétro-éclairage : LED

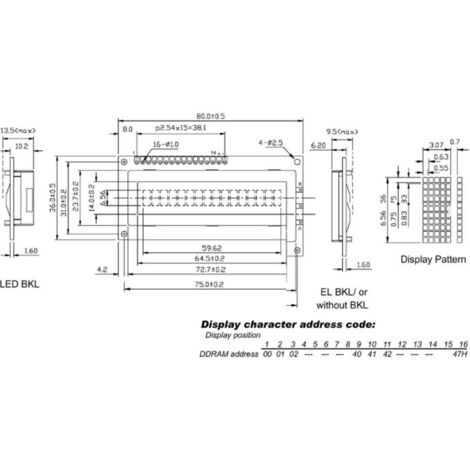

  • Dimensions du module : 80.0 x 36.0 mm
  • Dimensions de l'écran : 64.5 x 14.0 mm
  • Dimensions des points : 0.55 x 0.75 mm
  • Dimensions des caractères : 3.07 x 6.56 mm
  • Alimentation : +5V
  • Courant d'alimentation (Idd) : 1.3 mA typ. (à Vdd = 5V)
  • Tension d'entrée (Vdd) : 4.7 ~ 5.5V (à +5V) / 2.7 ~ 5.3V (à +3.3V)
  • Tension recommandée pour le pilote LCD (Vdd-V0) : 4.3 ~ 4.7V (à 25°)
  • Tension directe de la LED (Vf) : 4.2V typ. (à 25°C)
  • Courant direct de la LED (If) : 110 mA (à 25°C)
  • Cycle d'utilisation : 1/16

Compatibilité et accessoires

  • Contrôleur intégré : KS0066U ou équivalent

Installation

  • Les broches sont assignées comme suit :
  • GND : 1 (Vss)
  • +5V : 2 (Vdd)
  • Réglage du contraste : 3 (V0)
  • Signal de sélection de registre H/L : 4 (RS)
  • Signal de lecture/écriture H/L : 5 (R/W)
  • Signal d'activation H/L : 6 (E)
  • Lignes de bus de données H/L : 7 ~ 14 (DB0 ~ DB7)
  • +4.2V pour BKL : 15 (A)
  • Alimentation pour BKL (0V) : 16 (K)

Utilisation

Ce module LCD est utilisé dans divers projets électroniques, notamment pour afficher des informations dans des systèmes embarqués, des dispositifs de contrôle et des projets de robotique. Il est particulièrement adapté pour les applications nécessitant un affichage compact et efficace.

Caractéristiques

  • Marque
    VELLEMAN
  • Largeur
    8 cm
  • Hauteur
    1 cm
  • Poids
    40 g
  • Puissance
    35 W

Questions fréquentes

La tension d'entrée recommandée pour ce dispositif est de 4.7 à 5.5V lorsqu'il est alimenté à +5V, et de 2.7 à 5.3V lorsqu'il est alimenté à +3.3V.

Le courant d'alimentation typique à +5V est de 1.3 mA.

Le réglage du contraste de l'affichage se fait via la broche assignée au réglage du contraste, qui est la broche 3 (V0).
