Description générale
Kit d'automatisation pour portail battant CAME STYLO-ME, conçu pour des vantaux de 1,8 mètre. Ce système utilise des moteurs irréversibles avec déverrouillage par clé et contrôle de mouvement par encodeur, garantissant une utilisation fiable et sécurisée. Il est idéal pour des installations sur des portails avec un pilier d'une largeur minimale de 80 mm (3,2 po), même à proximité de murs ou de clôtures. Le kit permet également un fonctionnement de secours en cas de panne de courant, tout en préservant l'esthétique du portail.Spécifications techniques
- Longueur de la porte : jusqu'à 1,8 mètre
- Poids maximum de la porte : jusqu'à 100 kg (1,8 m), 125 kg (1,2 m), 150 kg (0,8 m)
- Ouverture maxi vantail : 120° (avec bras 001STYLO-BS), 135° (avec bras 001STYLO-BD)
- Indice de protection : IP54
- Alimentation (V – 50/60 Hz) : 230 V
- Alimentation moteur AC (V – 50/60 Hz) : 24 V
- Absorption DC (A) : 5 A
- Puissance max (W) : 48 W
- Temps d'ouverture à 90° (s) : réglable
- Intermittence/travail (%) : intensif
- Couple de service (Nm) : 100 Nm
- Température de fonctionnement (°C) : -20 ÷ +55
- Protection thermique du moteur (°C) : non spécifié
Compatibilité et accessoires

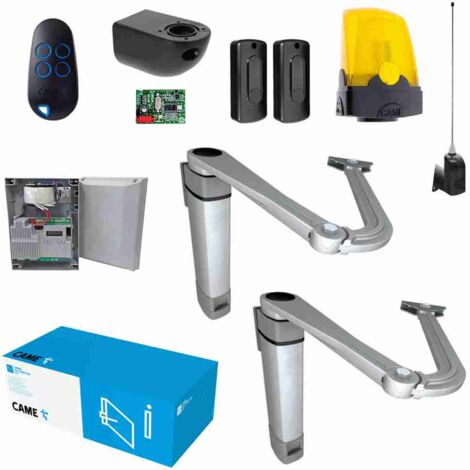

- 2 Motoréducteurs irréversibles STYLO-ME 24V pour portails battants
- 2 Bras de transmission articulé Came STYLO-BS
- 1 Armoire de commande multifonction ZLX24SA pour portails battants à deux vantaux 24V
- 1 Carte radiofréquence enfichable 433,92 Mhz (AF43S)
- 1 Radiocommande bi-fréquence 4 canaux à code tournant (TOPD4-RBS)
- 1 Paire de photocellules extérieures DIR10 12 – 24 V AC – DC (portée : 20 m)
- 1 Clignotant LED (KLED24)
Installation
Le système est conçu pour être installé sur des portails avec un pilier d'une largeur minimale de 80 mm (3,2 po). Il permet une installation rapide sans opérations invasives, même dans des espaces restreints.Utilisation
Le kit permet d'automatiser le portail de manière efficace, avec un autodiagnostic des dispositifs de sécurité avant chaque mouvement. L'électronique à encodeur assure une gestion sûre du mouvement de la porte, détectant les obstacles sur le parcours.Autres informations
- Garantie de 24 mois
- SKU : 8K01MB-015
- EAN : 8050456086488
