Kit de motorisation filaire pour volet roulant 20 kg - tube ZF Ø 54 mm - 10 Nm

• Kit de motorisation avec tube ZF Ø 54 mm
• Motorisation filaire (sans interrupteur)
• Interrupteur en applique ou à encastrer en option
• Couple du moteur : 10 Nm
• Capacité de levage tablier : 20 kg max
• Largeur de la baie : de 602 mm à 1 600 mm
• Réglage des fins de courses : manuel
• Garantie : 2 ans

Attention : Interrupteur non compris dans le kit.

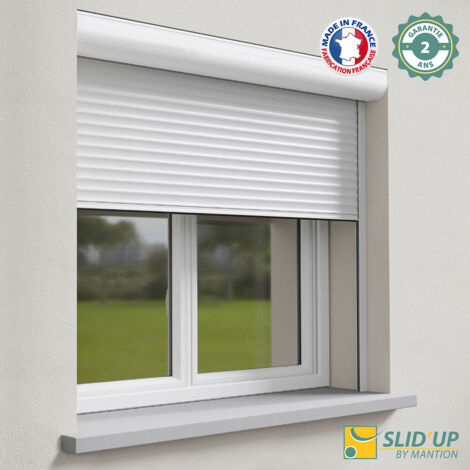

Ce kit de rénovation complet est destiné à la motorisation d'un volet roulant de 20 kg maximum.

Le moteur filaire, placé dans un tube ZF de 54 mm de diamètre, entraîne le tablier grâce aux attaches à clipper pour lames de 8 mm fournies dans le kit.

Le réglage des fins de courses, très facile, se fait manuellement.

Sécurité, silence et confort sont respectés.

Nous vous recommandons l'utilisation des butées WKH138.

Calcul du poids du tablier :
- Poids du tablier = largeur x (hauteur + 20 cm) x poids des lames au m²
- Poids des lames 8 mm : PVC = 4 kg/m², ALU moussé = 4,5 kg/m², ALU extrudé = 7 kg/m², BOIS = 11 kg/m²

Limites dimensionnelles :

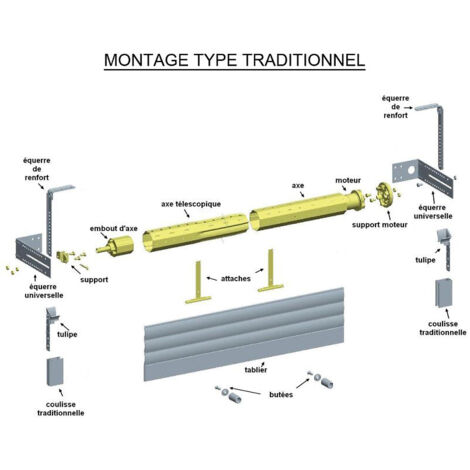

• Montage traditionnel :
- Tube 1 uniquement = largeur baie de 602 mm à 1 600 mm

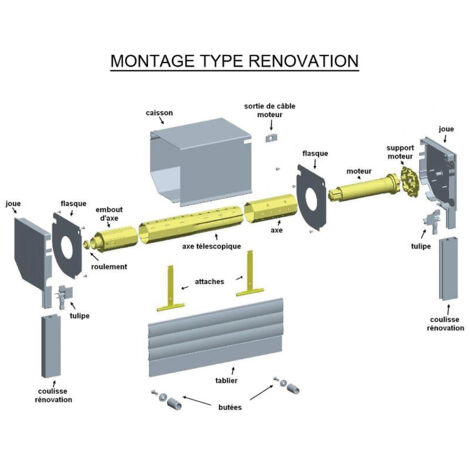

• Montage rénovation :
- Tube 1 uniquement = largeur baie de 642 mm à 1 570 mm

Choix des attaches :

- Une lame de 8 mm correspond à une hauteur de lame de 30 à 45 mm (attaches fournies dans le kit).
- Une lame de 14 mm correspond à une hauteur de lame de 50 à 60 mm (utiliser les attaches WKH881A).

Choix de l'interrupteur :
- Interrupteur filaire en applique = référence C0013200
- Interrupteur filaire à encastrer = référence C0013205

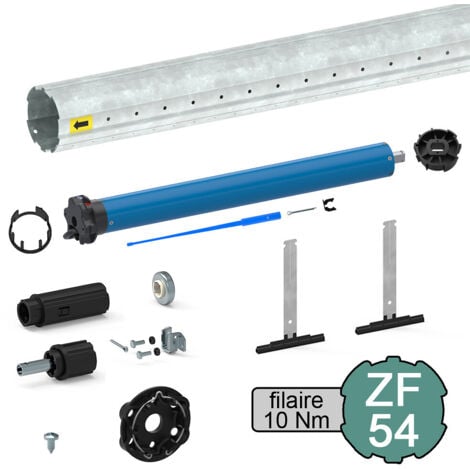

Contenu du kit :
- 1 moteur filaire Ø 45 mm 10 Nm (pour volet roulant de 20 kg max)
- 1 tube ZF en acier Ø 54 mm
- 1 kit adaptateur moteur Ø 45 mm pour tube ZF Ø 54 mm
- 1 support mural pour moteur à tête étoile
- 2 attaches à clipper pour lames de 8 mm (pour des lames de 14 mm, utiliser les attaches WKH881A)
- 1 embout d'axe type traditionnel pour tube ZF Ø 54 mm + support
- 1 embout d'axe type rénovation pour tube ZF Ø 54 mm crabot femelle + roulement
